Cimblot épaulé à bout sphérique dégagé forme D
03108

Cimblot épaulé à bout sphérique dégagé forme D

retour

Description de l'article/illustrations du produit

Cimblot épaulé à bout sphérique dégagé forme D
  • Cimblot épaulé à bout sphérique dégagé forme D
  • Cimblot épaulé à bout sphérique dégagé forme D
DescriptionMatière :Acier à outils.
Inox 1.4305.
Finition :Acier : traité et rectifié.
Inox : rectifié et durci avec un procédé spécial.
Nota :La forme sphérique de ces cimblots facilite l’opération d’assemblage. Il n’est pas nécessaire d’être parfaitement dans l’axe des cimblots pour effectuer le positionnement des pièces (voir aussi le schéma d’assemblage 1, 03108 Forme B).
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
 Fiche technique 03108 Cimblot épaulé à bout sphérique dégagé forme D 354 kB

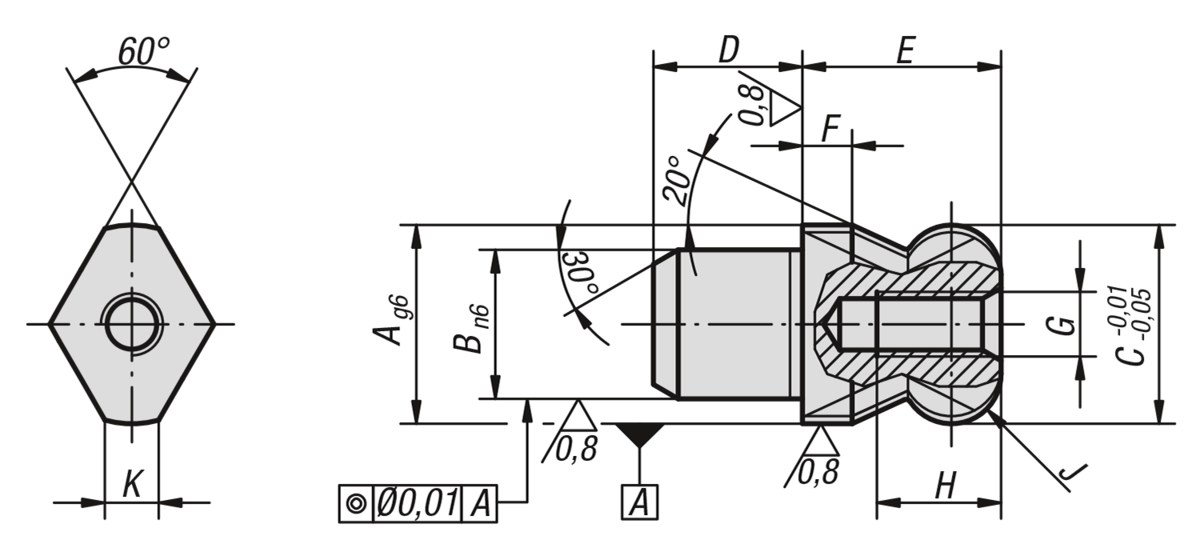

Dessins

Cimblot épaulé à bout sphérique dégagé forme D

Aperçu des articles (comprimé)

Sélection/filtre d'articles
Référence
acier à outils
Référence
acier inoxydable
A

BCDEFGHJKFiltre
03108-10203108-5102107107102,5M36R 2,52,5
03108-12203108-5122128128123M48R 32,5
03108-16203108-516216121612164M510R 44,3
03108-20203108-520220142014205M510R 55
03108-222-22162216225,5M510R 5,55
03108-252-25182518256M510R 65,6
03108-06203108-5062646462M2,54,5R 11,7
03108-08203108-5082868682M36R 22
03108-14203108-514214101410143,5M48R 3,53,76
Recherche
MonnorelemE-mailMot de passe
Panier
Nombre d'articles : 0
Montant : 0,00
Afficher
Contactez-nous
Cimblot épaulé à bout sphérique forme B
Version avec bout sphérique dégagé en forme D disponible.
Facilite l’opération d’assemblage. Pas de nécessité d’être parfaitement dans l’axe des cimblots pour effectuer le positionnement des pièces.
Cimblot épaulé à bout sphérique forme B
