Description de l'article/illustrations du produit

Plaque de montage verticale
  • Plaque de montage verticale
  • Plaque de montage verticale
  • Plaque de montage verticale

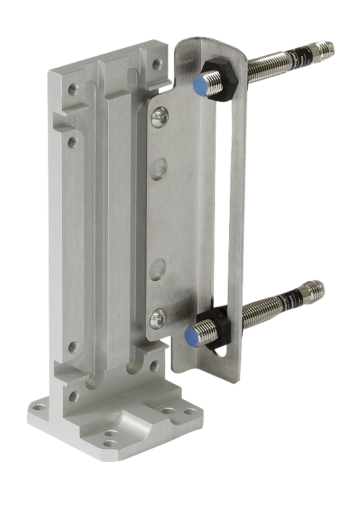

DescriptionMatière :Alliage d’aluminium.Finition :Anodisé.Nota :La plaque de montage sert au montage vertical des tables de positionnement courtes ou longues à motorisation électrique. Pourvue de rainures pour le montage direct de capteurs de proximité inductifs (20905-005). Les capteurs de proximité peuvent être ajustés par l'unité de positionnement installée. Les taraudages M4 servent à fixer le support de capteur 21093.

Se combine avec tous les autres composants de mêmes dimensions.
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
 Fiche technique 21091 Plaque de montage verticale 649 kB

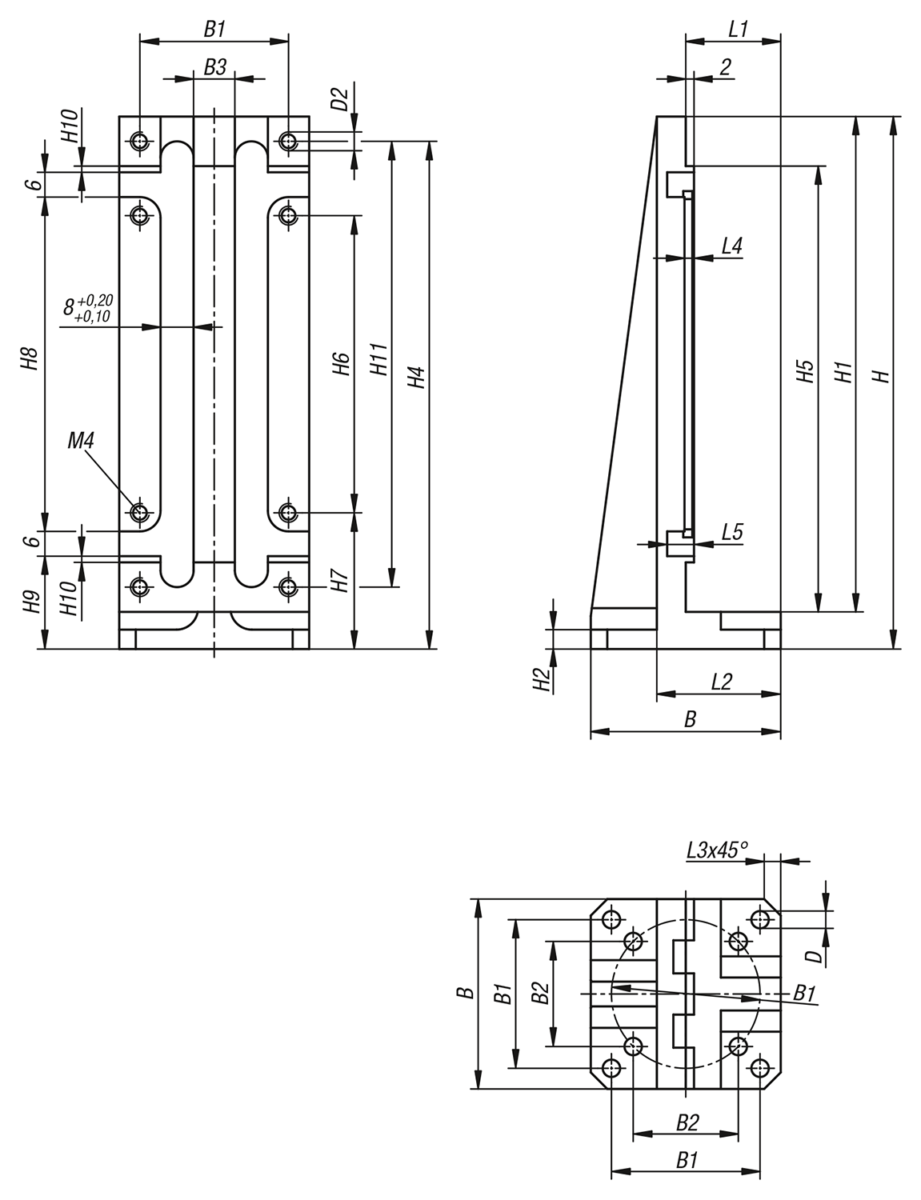

Dessins (aperçu complet)

Plaque de montage verticale
Plaque de montage verticale

Plaque de montage verticale courte

plus d'infos

Dessins

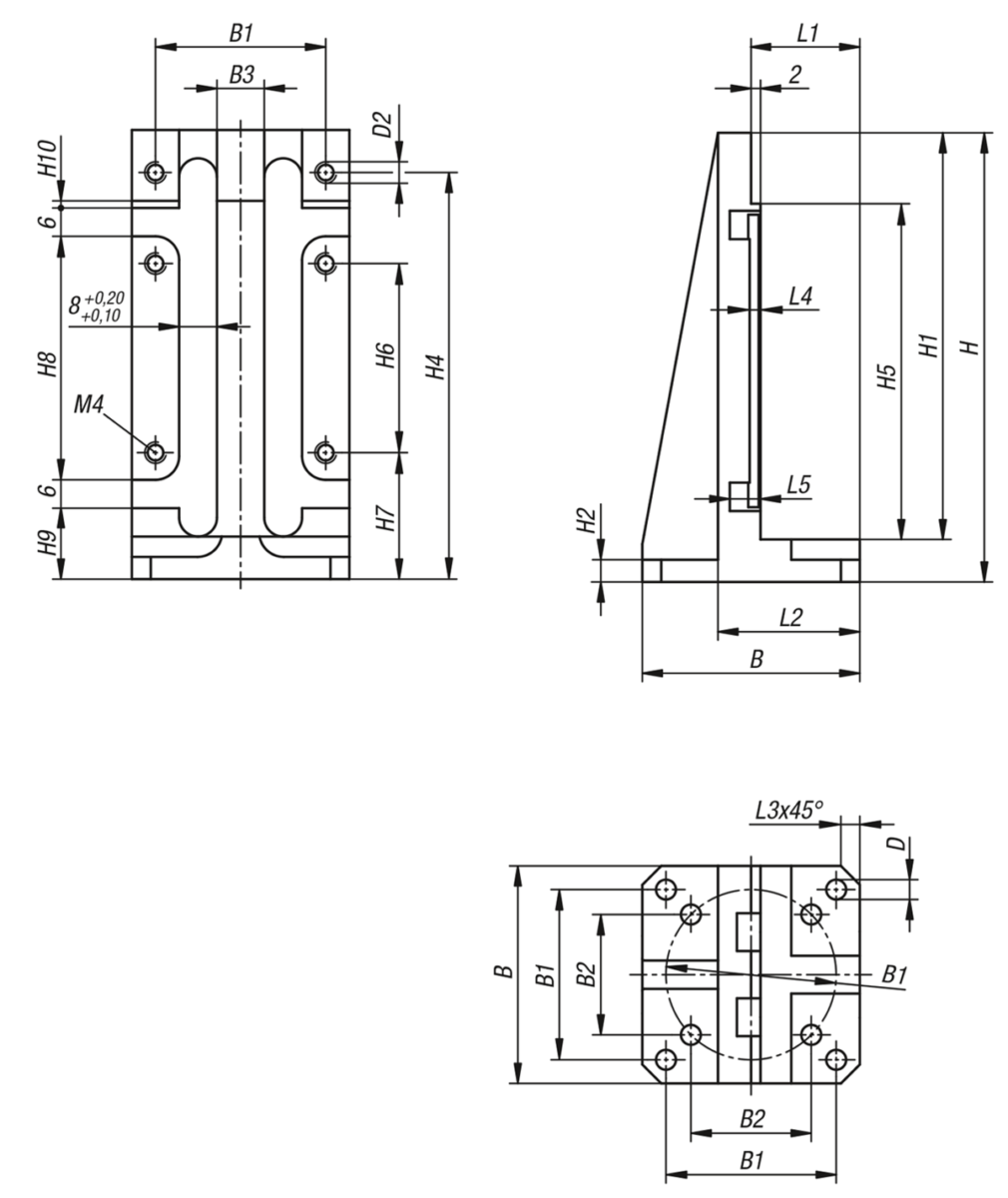

Plaque de montage verticale courte

Sélection/filtre d'articles

RéférenceTailleFinition

BB1B2B3D

D1D2HH1H2H4H5H6H7H8H9H10L1L2L3L4L5CAOAcc.PrixCommander
21091-0818kurz463625,5104,24M495864,786714026,7551,5151,5233042,36,5 86,77 €
21091-12112kurz756042,4306,46M61461365,71311066035,583183273673,37,5 127,94 €

Plaque de montage verticale longue

plus d'infos

Dessins

Plaque de montage verticale longue

Sélection/filtre d'articles

RéférenceTailleFinition

BB1B2B3D

D1D2HH1H2H4H5H6H7H8H9H10H11L1L2L3L4L5CAOAcc.PrixCommander
21091-0828lang463625,5104,24M41291204,712310872338122,91,5108233042,36,5 90,41 €
21091-12212lang756042,4306,46M61921805,7184,517712042132303165273673,37,5 138,73 €
