Description de l'article/illustrations du produit

Bague de serrage forme F forme courte avec anneau axial
  • Bague de serrage forme F forme courte avec anneau axial
  • Bague de serrage forme F forme courte avec anneau axial
DescriptionMatière :Acier.Finition :Naturelle.Nota :Bague de serrage expansible à faible largeur de montage axiale.

- pour des diamètres d'arbre de 19 à 85 mm
- pour des couples moyens et élevés
- pas de décalage axial au cours du montage
- autocentrant

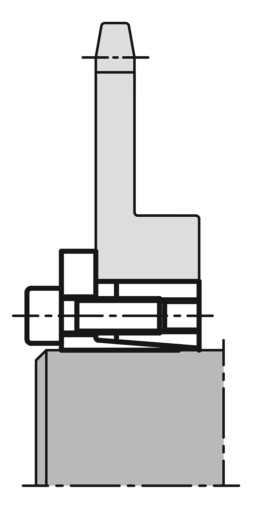

Montage :Lubrifier légèrement la bague de serrage sur les surfaces coniques ainsi que sur les zones de contact entre l'arbre et la bague. Ne pas utiliser de MoS2 ni de graisse. Introduire la bague de serrage expansible dans son logement et l'enfiler sur l'arbre. Serrer les vis au couple de serrage indiqué en plusieurs étapes et en suivant une séquence croisée.

Démontage : Enlever toutes les vis et les visser dans les filetages d'extraction de la bride avant. Serrer les vis en plusieurs étapes et en suivant une séquence croisée jusqu'à ce que la bague de serrage se desserre.
Tolérances :Arbre :
Tolérance recommandée h8.
État de surface Rz ≤ 16 µm.

Moyeu :
Tolérance recommandée H8.
État de surface Rz ≤ 16 µm.

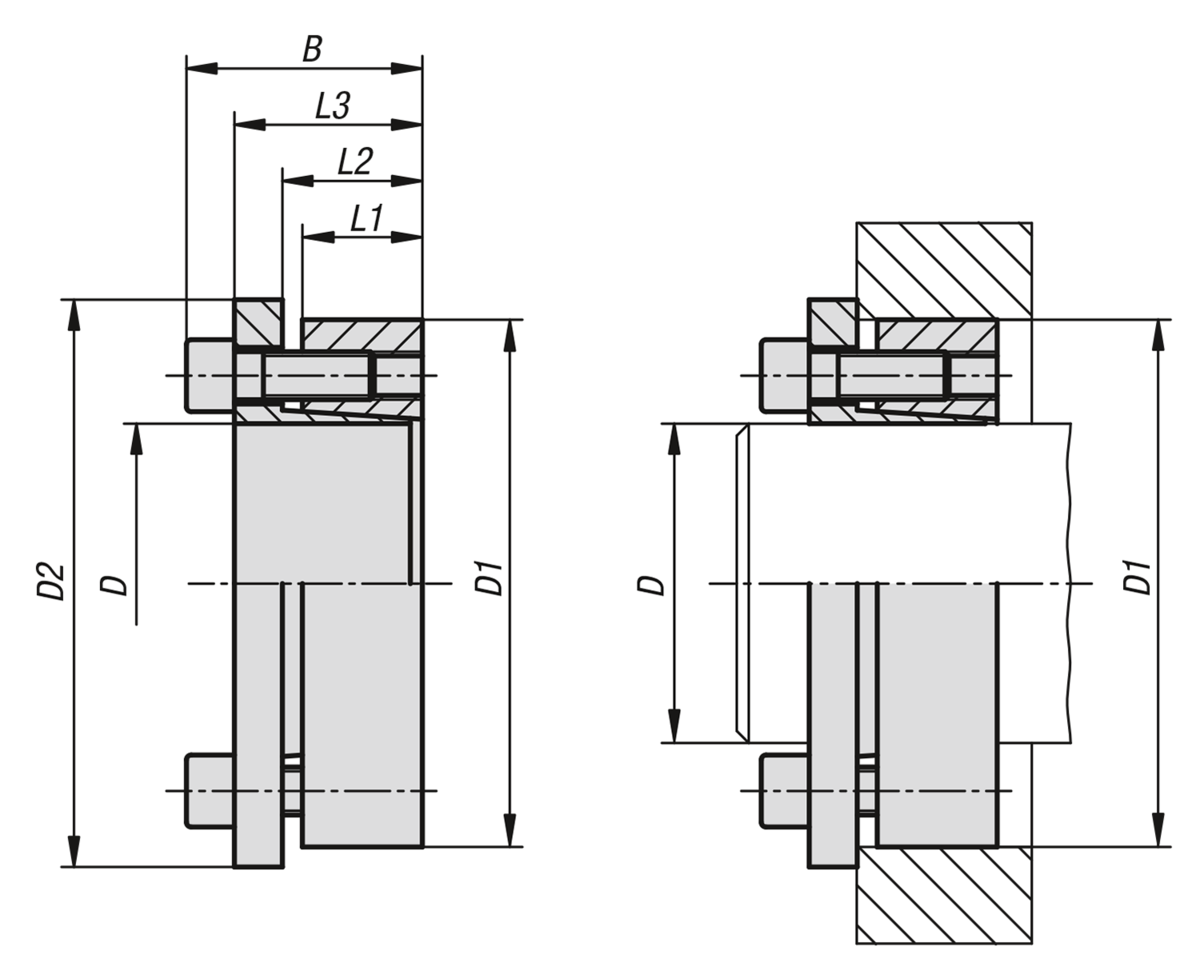

Dessins

Bague de serrage forme F forme courte avec anneau axial

Sélection/filtre d'articles

RéférenceDD1D2BL1L2L3Couple M (Nm)
Transmissible au
couple de serrage MS
Force axiale F (kN)
Transmissible au
couple de serrage MS
Pression d'ajustement
arbre P
N/mm²
Pression d'ajustement
moyeu P
N/mm²
Nombre de vis
de serrage
couple de serrage
MS Nm
Vis de serrage
CAOAcc.PrixCommander
23358-19471947563417232827028215955 x M617 10,46 €
23358-20472047563417232828028215955 x M617 10,46 €
23358-22472247563417232831028195955 x M617 10,46 €
23358-245024505934172328400322151056 x M617 10,46 €
23358-255025505934172328440342101056 x M617 10,54 €
23358-285528556434172328490341951006 x M617 10,90 €
23358-305530556434172328530341851006 x M617 11,58 €
23358-326032606934172328750462101108 x M617 12,94 €
23358-356035606934172328820461851108 x M617 13,51 €
23358-386538657434172328890461901108 x M617 13,78 €
23358-406540657434172328940461851108 x M617 13,90 €
23358-4275427584412027331600702401307 x M841 18,49 €
23358-4575457584412027331720702251307 x M841 18,74 €
23358-4880488089412027331740702341307 x M841 20,51 €
23358-5080508089412027331890742051257 x M841 20,51 €
23358-5585558594412027332400762101308 x M841 22,64 €
23358-6090609099412027332650761851208 x M841 24,01 €
23358-65956595104412027333190801951309 x M841 28,23 €
23358-70110701101195024324049101302151358 x M1083 38,35 €
23358-75115751151245024324051501301951258 x M1083 38,35 €
23358-80120801201295024324054901301851208 x M1083 44,50 €
23358-85125851251345024324066201401951309 x M1083 46,47 €
