Description de l'article/illustrations du produit

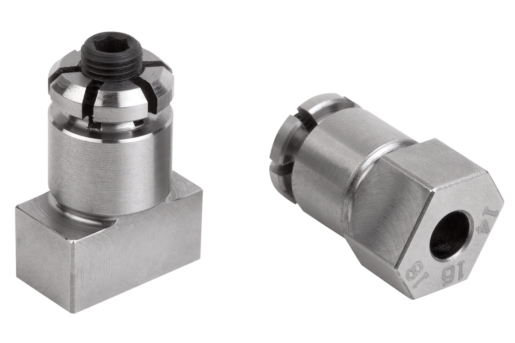

Lardon expansible
  • Lardon expansible
  • Lardon expansible
DescriptionMatière :Acier de traitement.Finition :Traité et bruni.
Diamètre de centrage et surfaces de guidage rectifiés.
Nota :Les lardons expansibles permettent de positionner des plaques sur les tables de machines-outils à rainures en T (voir schéma). Prévoir deux alésages sur les plaques à positionner. La vis de serrage est à six pans creux et peut être utilisée des deux côtés.Indication de dessin :
1) Plaque de base
2) Bride étagée
3) Table de machine-outil
4) Lardon expansible
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
 Fiche technique 03151 Lardon expansible 448 kB

Dessins

Lardon expansible

Sélection/filtre d'articles

RéférenceFormeDBB1B2Diamètre
recommandé
CAOAcc.PrixCommander
03151-1610A161020-16,01 ±0,01 25,78 €
03151-1612A161222-16,01 ±0,01 25,64 €
03151-1614B1614161816,01 ±0,01 25,64 €
03151-2024B2024283220,01 ±0,01 35,68 €
Recherche
MonnorelemE-mailMot de passe
Panier
Nombre d'articles : 0
Montant : 0,00
Afficher
Contactez-nous
Lardon expansible
Permet de positionner des plaques sur les tables de machines-outils à rainures en T.
Lardon expansible
