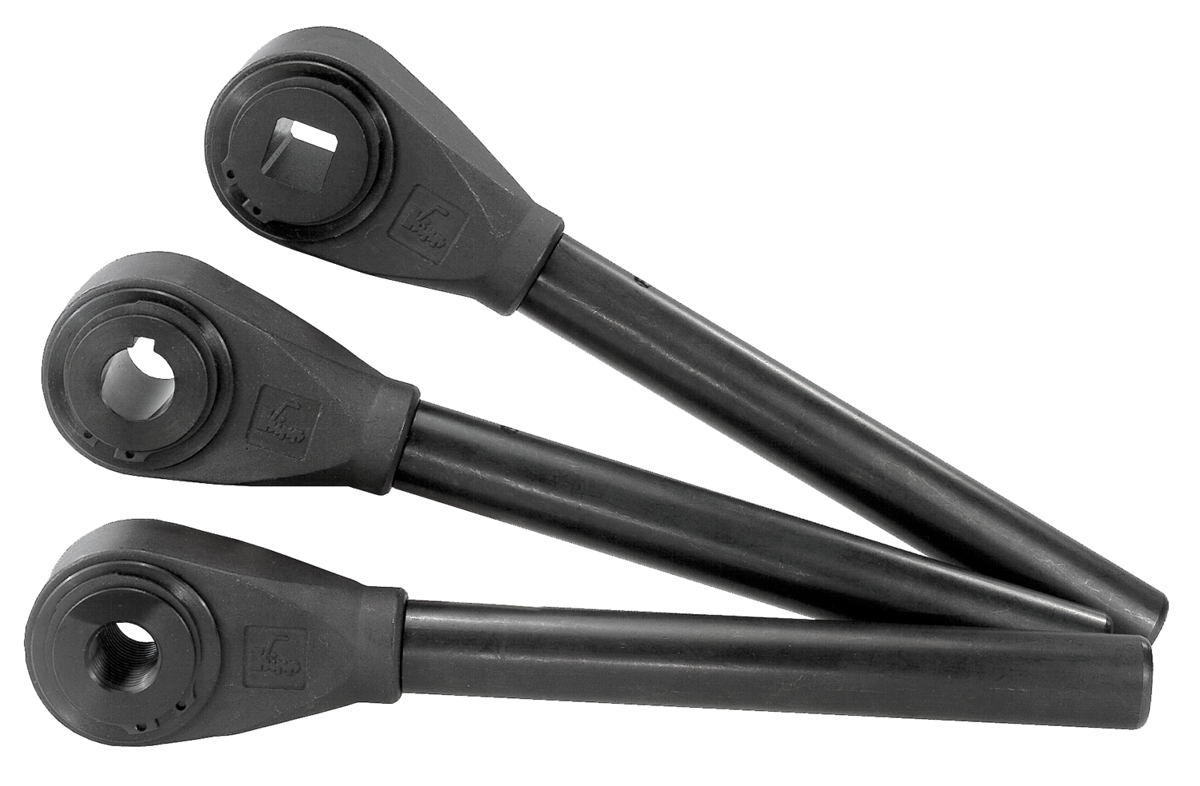

Poignée à cliquet réversible
  • Poignée à cliquet réversible
  • Poignée à cliquet réversible
DescriptionMatière :Corps : acier de traitement.
Ecrou de serrage : acier de décolletage, cémenté trempé.
Finition :Bruni.
Egalement disponible en finition acier chromé mat ou brillant (prix spécifique).
Nota :Cliquet Type A :
Serrage et desserrage dans un espace réduit, tout en couvrant une trajectoire maximum. Pour inverser le sens du cliquet, tourner ce dernier de 180°.

Cliquet Type B (version spéciale) :
Serrage et desserrage dans un espace réduit, tout en couvrant une trajectoire faible. Pour l’engager dans le cran suivant, il faut tirer sur la poignée.
Sur demande :Autres taraudages, alésages et carrés femelles.
La cote «E» est disponible dans d’autres longueurs (prix spécifique).
Version spéciale : cliquet type B.
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
 Fiche technique 06470 Poignée à cliquet réversible 349 kB

Dessins (aperçu complet)

Poignée à cliquet réversible

Poignée à cliquet réversible avec taraudage

plus d'infos

Dessins

Poignée à cliquet réversible avec taraudage

Sélection/filtre d'articles

Référence

TailleXDD1D2D3HH1H2H3CAENombre
de crans
CAOAcc.PrixCommander
06470-3101M102233172234,53115,536481507 96,12 €
06470-3121M122233172234,53115,536481507 96,12 €
06470-3142M142738202646381943541808 111,14 €
06470-3162M162738202646381943541808 111,14 €
06470-3183M183545243046422151702308 125,70 €
06470-3203M203545243046422151702308 148,48 €
06470-3224M2242562835464723,561803009 183,11 €
06470-3244M2442562835464723,561803009 183,11 €
06470-3274M2742562835464723,561803009 183,11 €
06470-3305M306075323857,55326,58211040011 374,92 €
06470-3365M366075323857,55326,58211040011 374,92 €
06470-3425M426075323857,55326,58211040011 374,92 €

Poignée à cliquet réversible avec alésage ajusté

plus d'infos

Dessins

Poignée à cliquet réversible avec alésage ajusté

Sélection/filtre d'articles

RéférenceFinition

TailleAlésage Ø H7 avec rainure
de clavette selon
DIN 6885 F. 1
DD1D2D3HH1H2H3CAENombre
de crans
CAOAcc.PrixCommander
06470-412trou de passage de vis1122233172234,53115,536481507 121,84 €
06470-414trou de passage de vis2142738202646381943541808 146,52 €
06470-415trou de passage de vis2152738202646381943541808 146,52 €
06470-416trou de passage de vis2162738202646381943541808 146,52 €
06470-418trou de passage de vis3183545243046422151702308 194,52 €
06470-420trou de passage de vis3203545243046422151702308 194,52 €
06470-422trou de passage de vis42242562835464723,561803009 224,94 €
06470-425trou de passage de vis42542562835464723,561803009 224,94 €
06470-427trou de passage de vis42742562835464723,561803009 224,94 €
06470-430trou de passage de vis5306075323857,55326,58211040011 428,35 €
06470-436trou de passage de vis5366075323857,55326,58211040011 428,35 €

Poignée à cliquet réversible avec carré femelle

plus d'infos

Dessins

Poignée à cliquet réversible avec carré femelle

Sélection/filtre d'articles

RéférenceFinition

TailleCarré femelle
SW
DD1D2D3HH1H2H3CAENombre
de crans
CAOAcc.PrixCommander
06470-510Innenvierkant1102233172234,53115,536481507 102,24 €
06470-512Innenvierkant1122233172234,53115,536481507 102,24 €
06470-513Innenvierkant2132738202646381943541808 121,67 €
06470-514Innenvierkant2142738202646381943541808 121,67 €
06470-517Innenvierkant3173545243046422151702308 152,16 €
06470-519Innenvierkant41942562835464723,561803009 225,27 €
06470-520Innenvierkant42042562835464723,561803009 225,27 €
06470-522Innenvierkant42242562835464723,561803009 225,27 €
06470-524Innenvierkant42442562835464723,561803009 210,05 €
06470-530Innenvierkant5306075323857,55326,58211040011 350,91 €
06470-532Innenvierkant5326075323857,55326,58211040011 411,31 €
