Les doigts d’indexage verrouillables sont utilisés lorsqu'il faut éviter tout déplacement de la position d'arrêt sous l'effet de forces transversales. Une rotation à 180° du verrou entraîne la rétractation du doigt d'arrêt, ce qui permet de modifier la position d'arrêt. L'encoche d’arrêt permet de maintenir le verrou dans cette position et le doigt d'arrêt rétracté.

Verrou 1.0503.
Douille filetée et doigt d'indexage, acier de décolletage.
Ressort de compression 1.4310.
Capuchon de verrouillage en thermoplastique PA.

Corps fileté et verrou brunis.
Doigt d'arrêt trempé, rectifié et bruni.
Ressort de compression poli.
Capuchon de verrouillage :
- gris foncé RAL 7021.

Une rotation à 180° du verrou entraîne la rétractation du doigt d'arrêt.
Montage sur le filetage.

Versions spéciales.

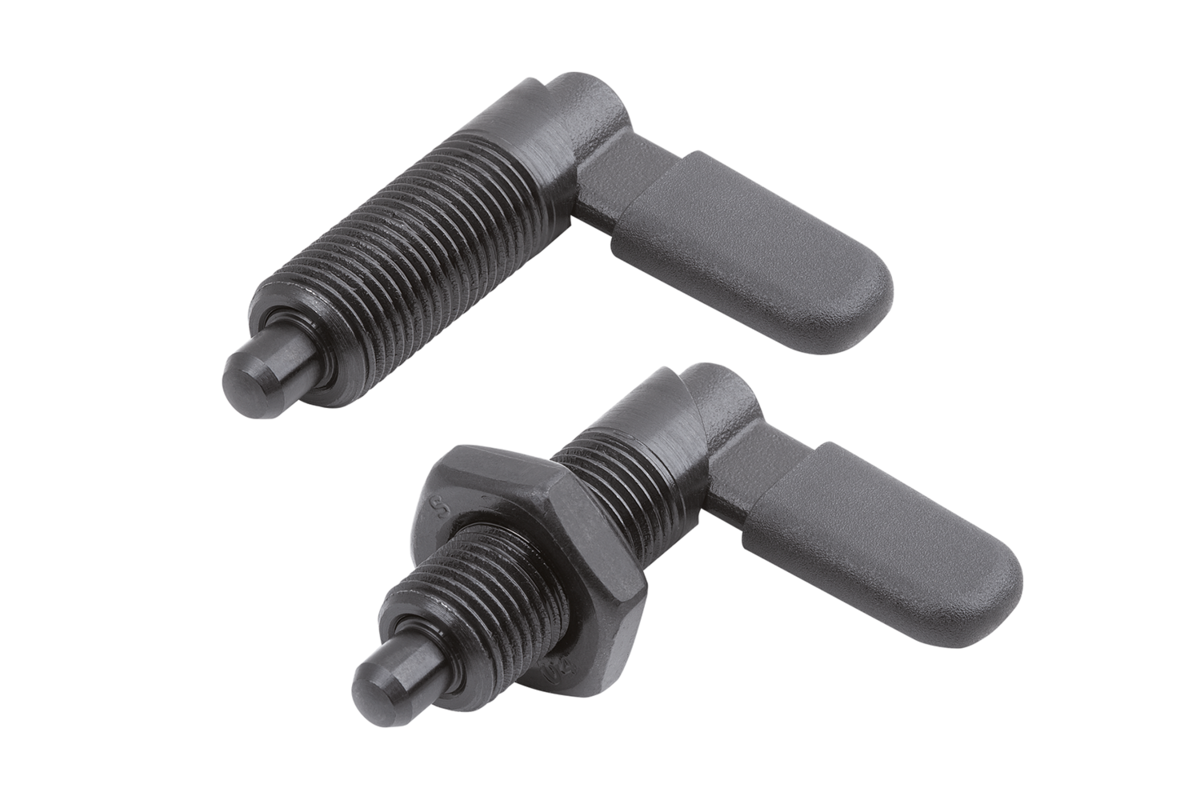

Forme C : avec capuchon de verrouillage, sans contre-écrou
Forme D : avec capuchon de verrouillage, avec contre-écrou

Support de doigt d'indexage 03099.
Douilles de positionnement 03099-50, 03099-60, 03099-61.
