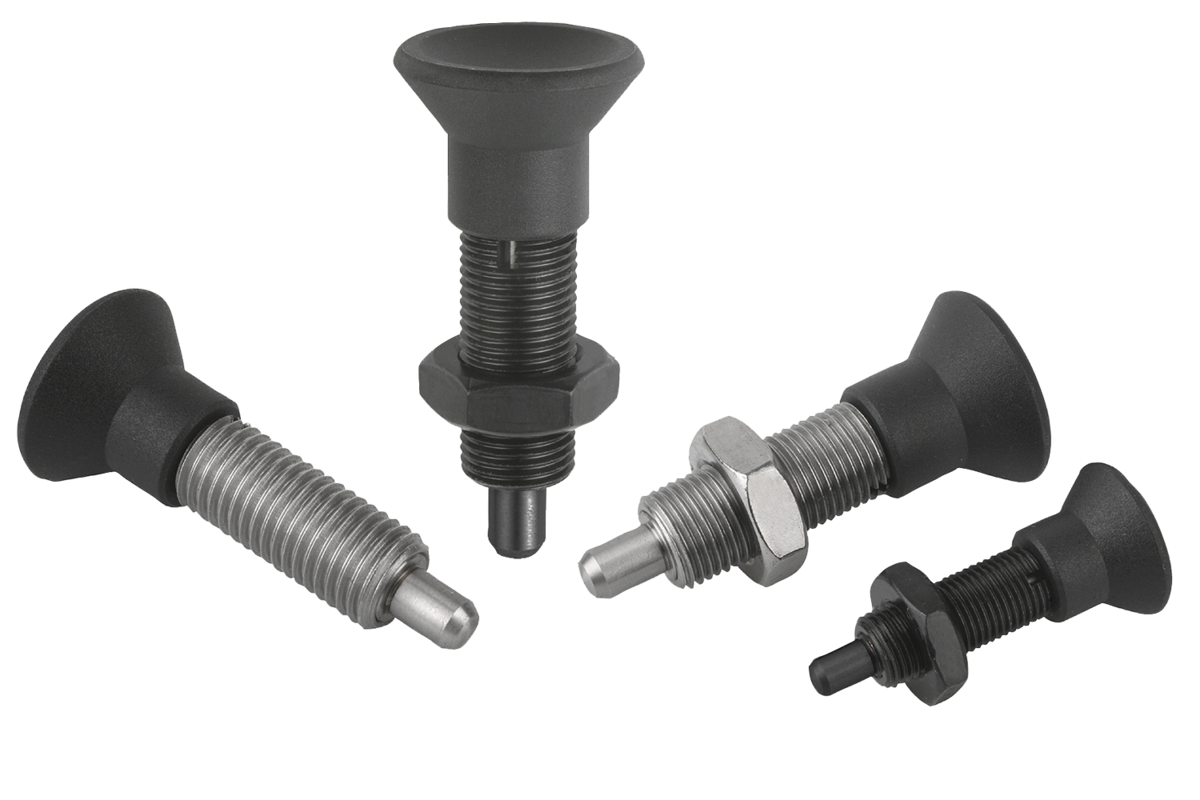

Les doigts d’indexage sont utilisés lorsqu’il faut éviter toute modification de la position d’arrêt sous l’effet de forces transversales. Le doigt ne peut être placé dans une autre position de verrouillage qu’après avoir été désengagé manuellement.

Modèle en acier :

corps fileté et doigt d’arrêt en acier de décolletage.



Modèle en inox :

Corps fileté 1.4305 (correspond à AISI 303).

Doigt d’arrêt trempé 1.4034 (correspond à AISI 420).

Doigt d’arrêt non trempé 1.4305 (correspond à AISI 303).



Bouton de manoeuvre en thermoplastique.

Modèle en acier :
Corps fileté bruni.
Doigt d’arrêt trempé, rectifié et bruni.

Modèle en inox :
Corps fileté brut.
Doigt d’arrêt trempé et rectifié, brut.
Doigt d’arrêt non trempé et non rectifié, brut.

Bouton de manœuvre gris foncé RAL 7021.

Une rondelle à visser est proposée pour le vissage des doigts d’indexage. Elle doit être glissée sous le bouton de manœuvre en position dégagée de manière à ce que les tiges d’entraînement s’engagent dans la fente.

Finitions spéciales.

Forme G : sans contre-écrou
Forme H : avec contre-écrou

1) Doigt d’indexage avec clé de vissage
