Corps : acier. Vis à tête conique : acier de cémentation.

Corps : bruni.
Vis à tête conique : acier cémenté et trempé.

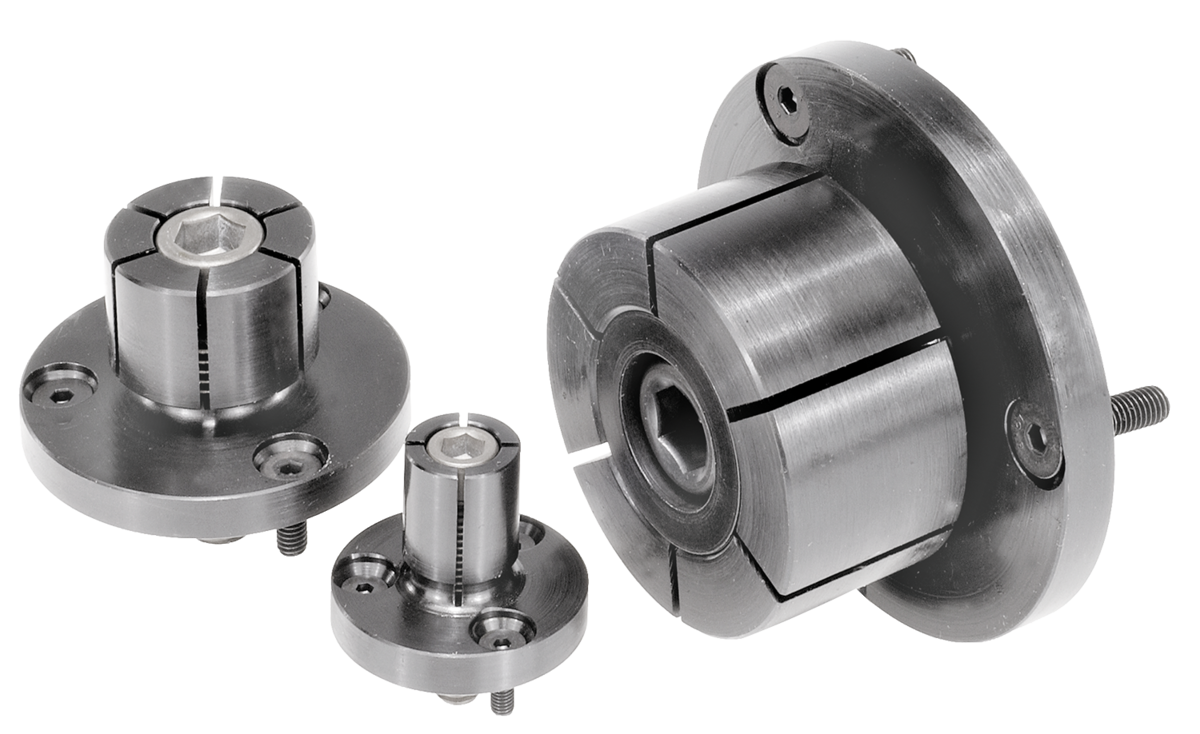

Le mandrin de centrage expansible est particulièrement adapté à la reprise d’usinage de pièces tournées. Le diamètre D peut être adapté au diamètre de la pièce à serrer par tournage ou fraisage.
Conception basse - absence de griffes de serrage gênantes.
Système de serrage à clé Allen ou hydraulique.

* D min. = diamètre minimal admissible auquel « D » peut être tourné ou fraisé.
D max. diamètre maximal à l’état brut
S course de serrage maximale des mandrins de centrage expansibles lors de l’actionnement, S=0,1 mm

Ouvrir le mandrin de centrage à un diamètre supérieur d’environ 0,1 mm (course de serrage) au diamètre de repos. Ensuite, usiner le mandrin sur un tour ou une fraiseuse jusqu’à obtenir le diamètre intérieur de la pièce à usiner.
Au besoin, la bride peut être centrée dans un alésage prévu à cet effet ou à l’aide de goupilles ajustées.

1) Vis à tête conique
