Matière
Fermeture en PC/ABS.
Ressort en inox 1.4310.
Finition
Fermeture noire.
Ressort brillant.
Ressort brillant.
Afficher plus
Afficher moins
Description
Matière
Fermeture en PC/ABS.
Ressort en inox 1.4310.
Finition
Fermeture noire.
Ressort brillant.
Ressort brillant.
Nota

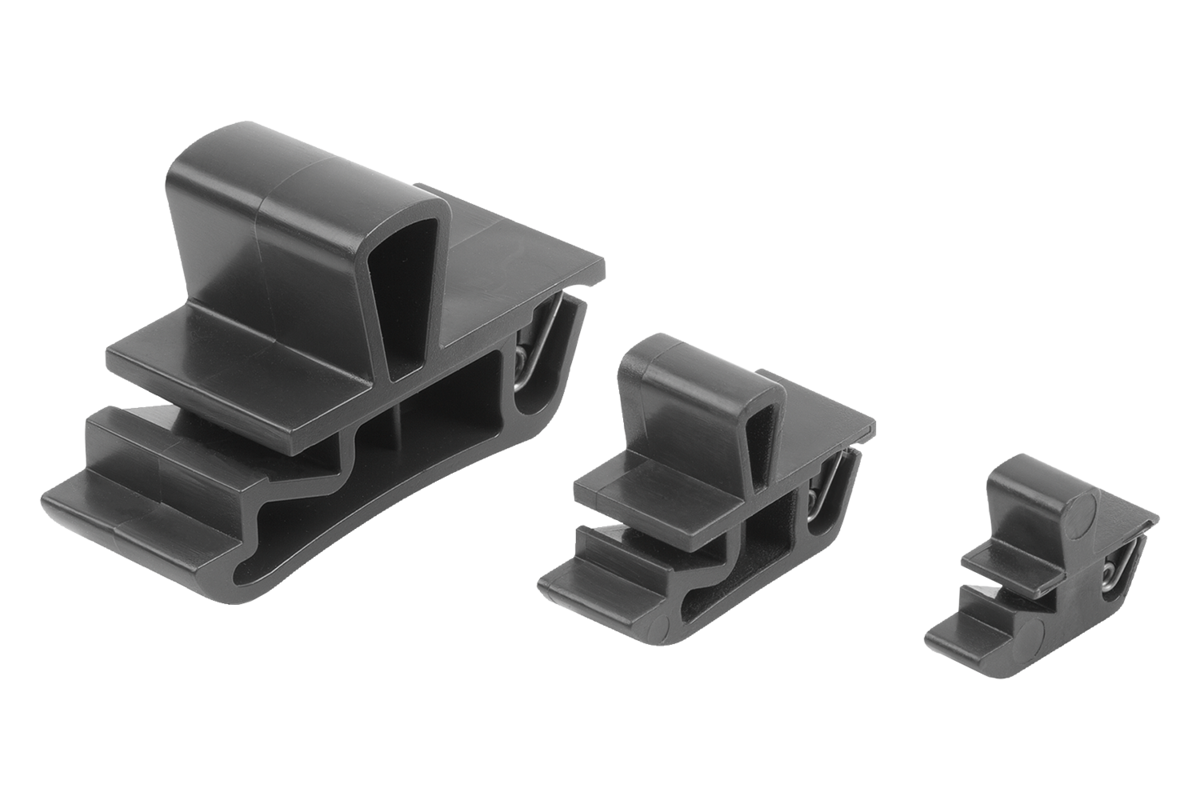

Les fermetures à déclic sont conçues pour un montage dans les portes, trappes et capots.
Disponibles en trois tailles différentes pour vantaux d'épaisseurs différentes.
Indice d'inflammabilité : UL94-HB.
Disponibles en trois tailles différentes pour vantaux d'épaisseurs différentes.
Indice d'inflammabilité : UL94-HB.
Consignes d´utilisation

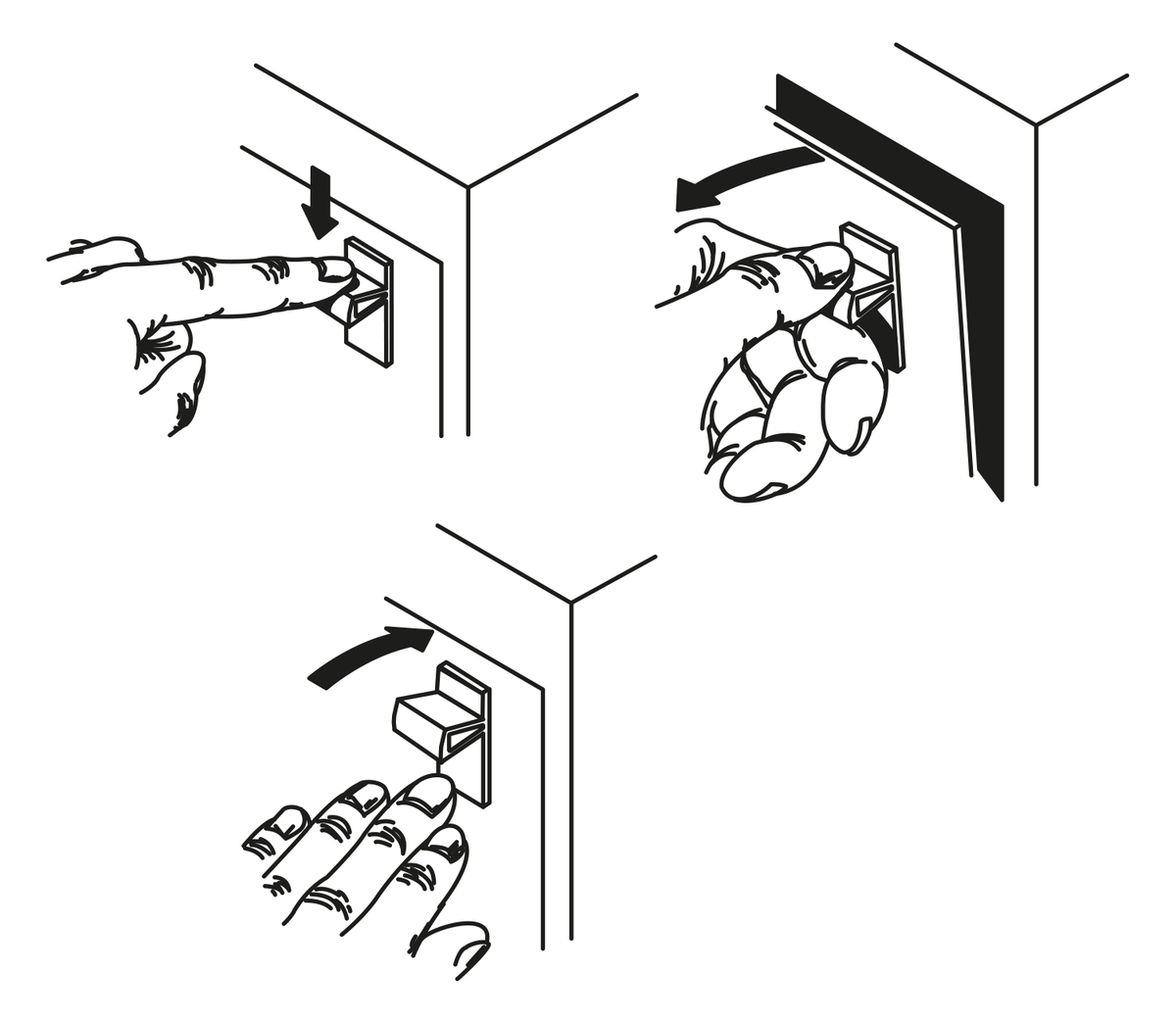

En poussant la poignée, la fermeture est amenée en position ouverte, permettant l'ouverture de la porte. Le verrouillage est automatiquement assuré par la fermeture de la porte à l'aide du ressort.
Utilisation
- Industrie automobile
- Technique médicale
- Construction de machines
- Construction d'appareils
- Armoires industrielles
- Technique médicale
- Construction de machines
- Construction d'appareils
- Armoires industrielles

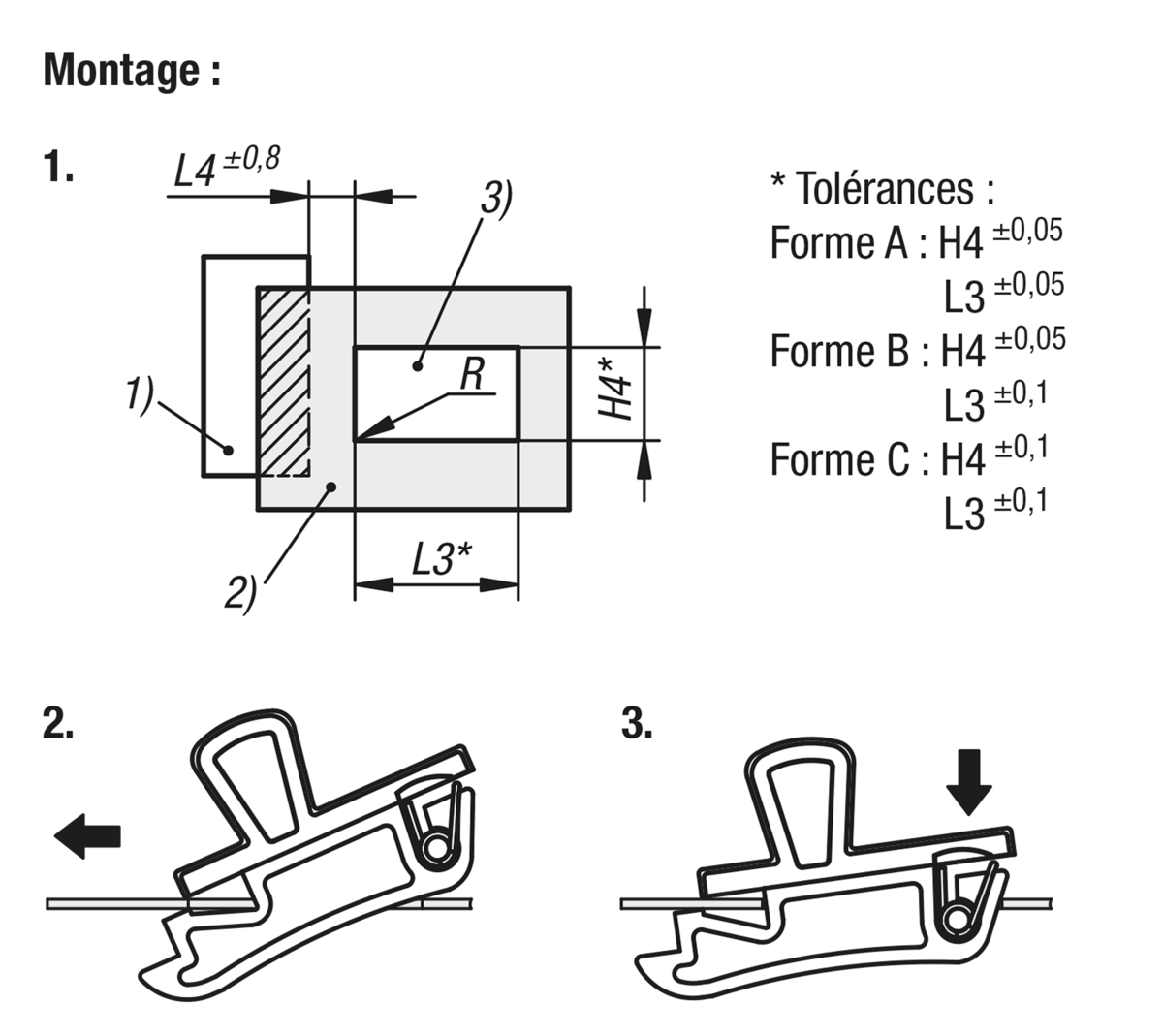

Montage
1. Réalisez avec précision la découpe selon le croquis.
2. Faites glisser la fermeture avec la face avant dans la découpe et poussez-la vers l'avant.
3. Poussez la fermeture vers le bas pour l'enclencher.
2. Faites glisser la fermeture avec la face avant dans la découpe et poussez-la vers l'avant.
3. Poussez la fermeture vers le bas pour l'enclencher.
Indication de dessin
1) Cadre
2) Vantail
3) Découpe de montage
4) Sens d'actionnement
5) Fermeture
6) Ressort
2) Vantail
3) Découpe de montage
4) Sens d'actionnement
5) Fermeture
6) Ressort
Remarque importante concernant le téléchargement des modèles CAO
Pour pouvoir télécharger nos modèles CAO, vous devez d’abord connecter. Si vous n’avez pas encore créé de compte, inscrivez-vous en cliquant sur « Mon compte » (à droite de l’écran) et suivez les instructions.
