Embout de poignée en thermoplastique PA6.
Tube de raccordement en thermoplastique PVC.

Embout de poignée noir.
Tube de raccordement noir.

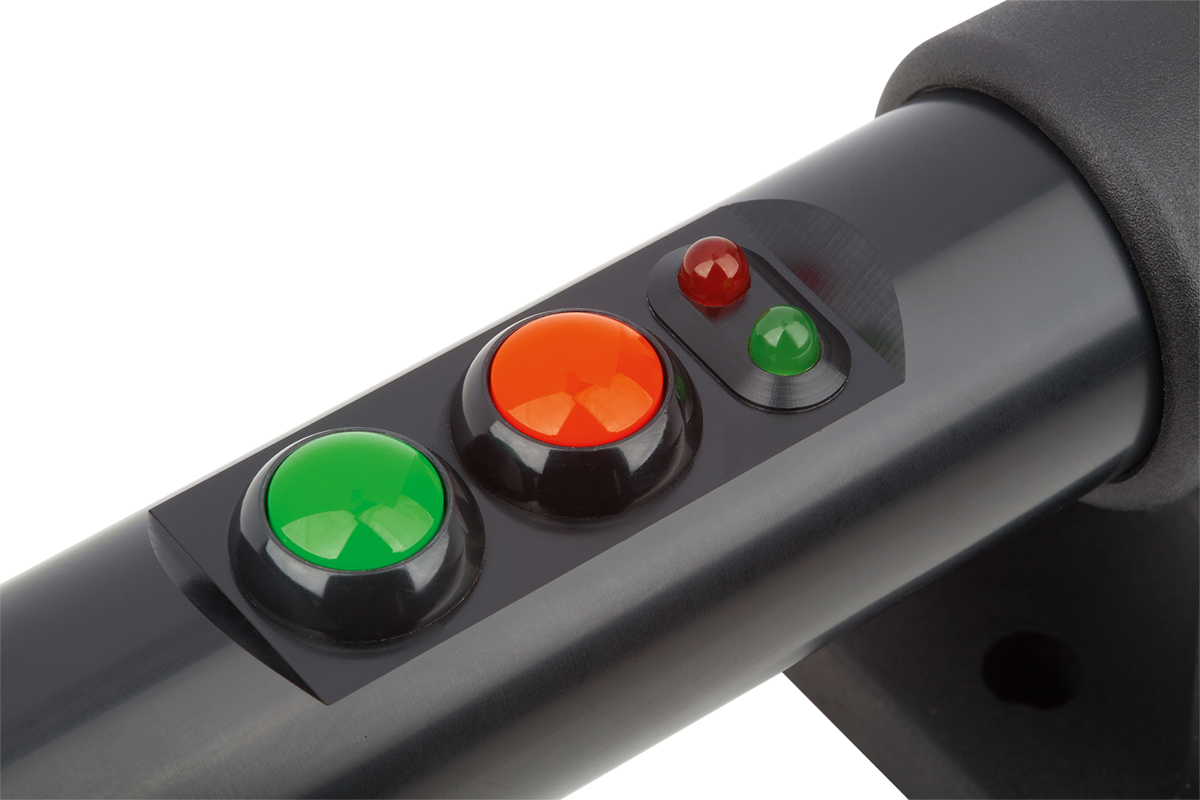

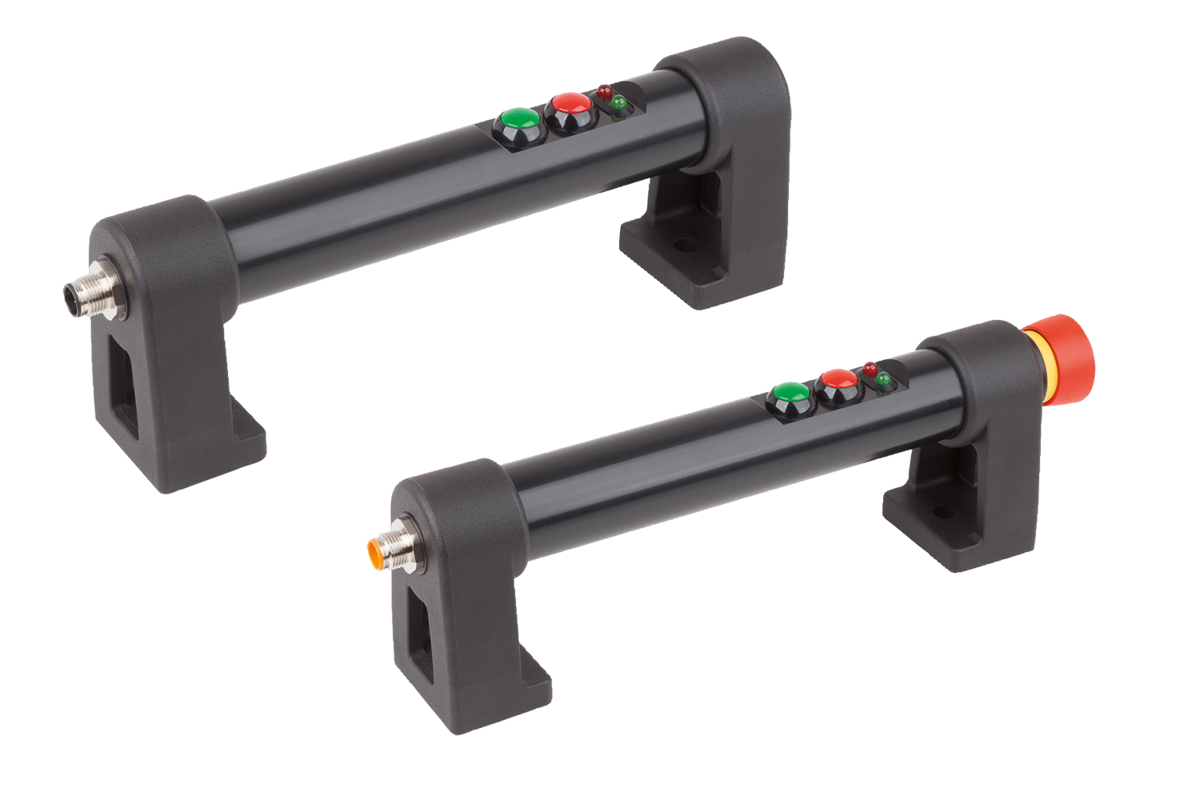

Forme A :
Bouton-poussoir 1 (inverseur)
Bouton-poussoir 2 (contact de fermeture)
2 LED

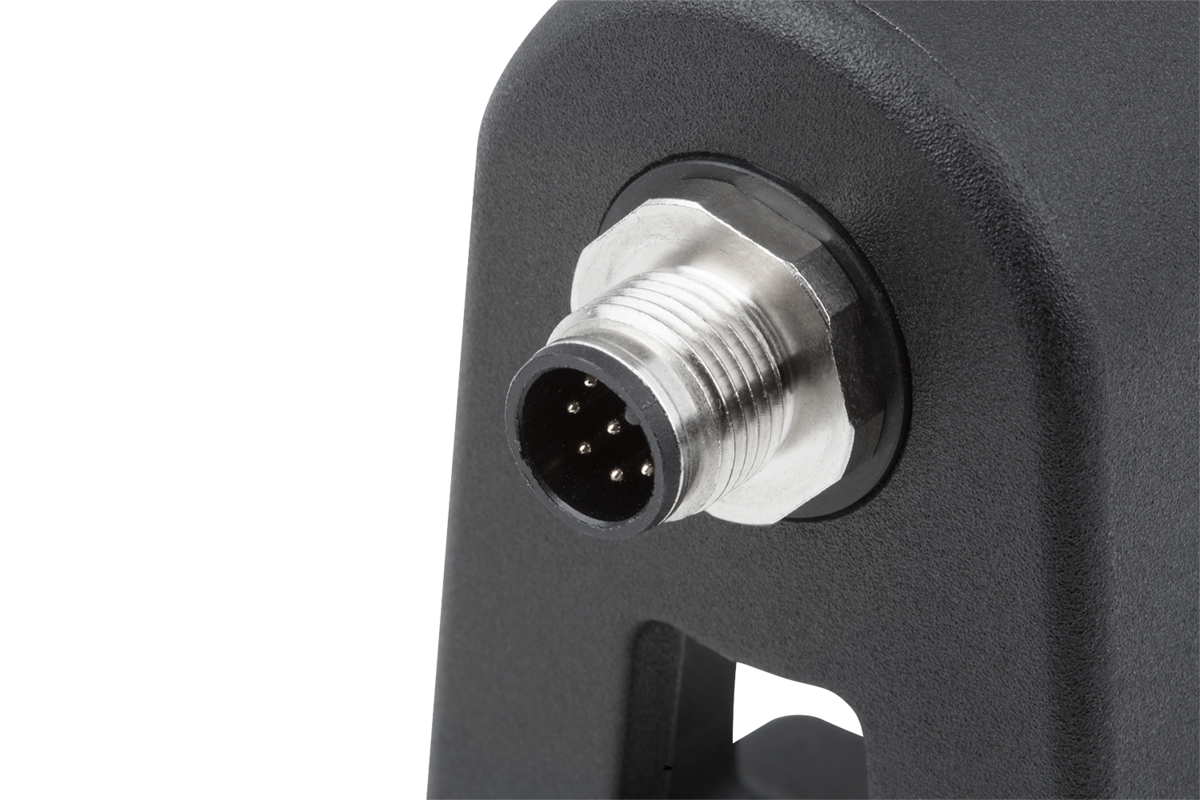

Connecteur à 8 pôles

Forme B :

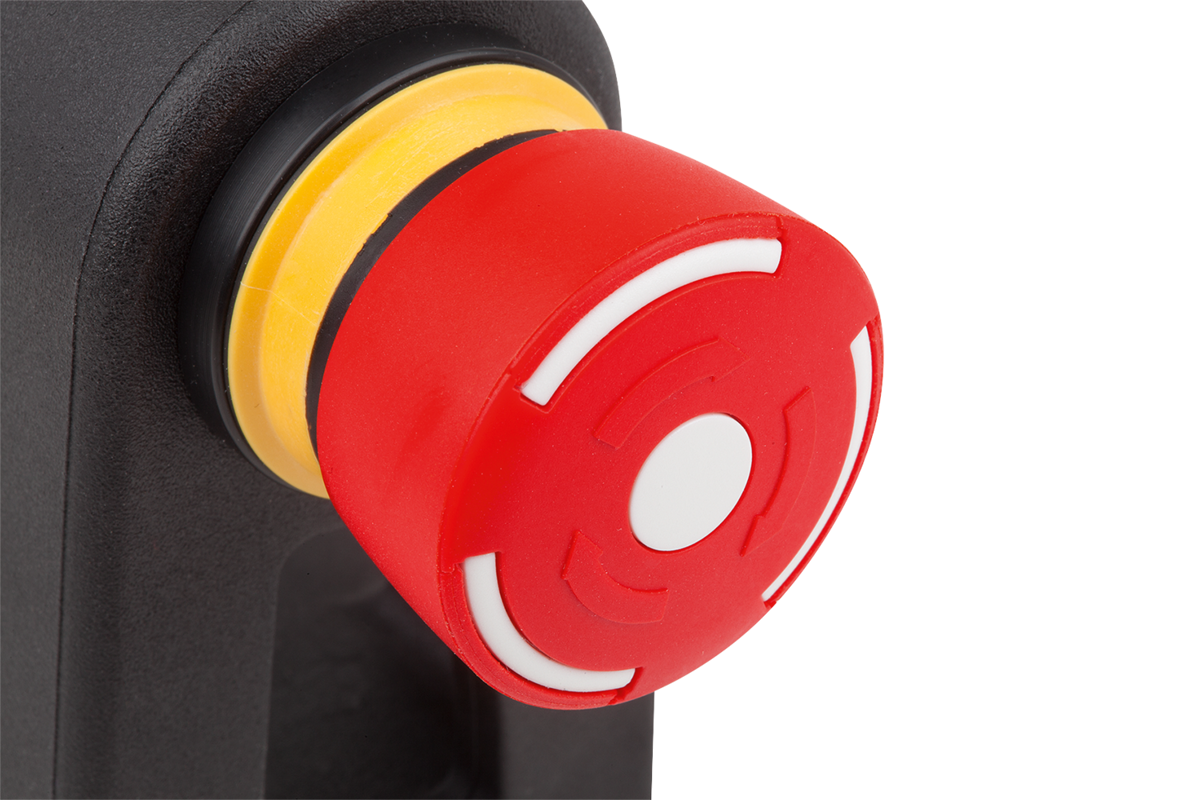

Arrêt d’urgence (2 contacts à ouverture)
Bouton-poussoir 1 (inverseur)
Bouton-poussoir 2 (contact de fermeture)
2 LED

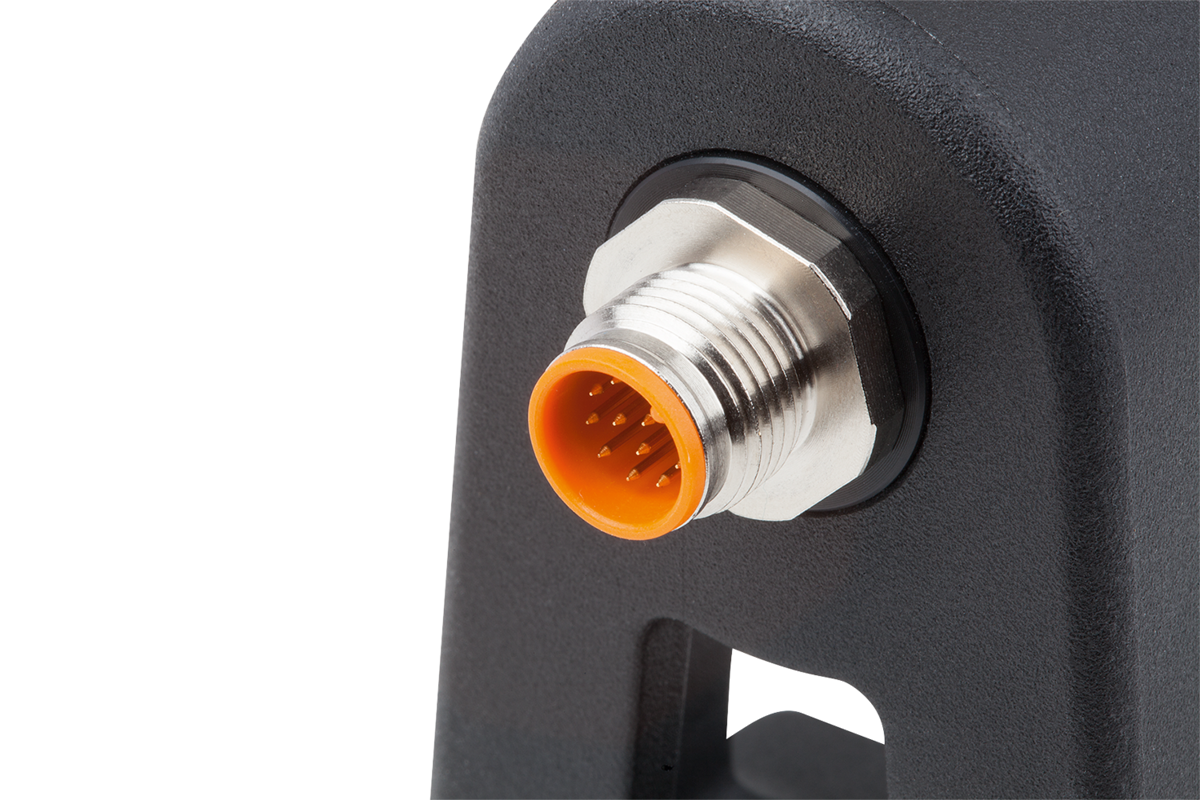

Connecteur à 12 pôles

voir Téléchargements, Informations techniques
Type de raccordement : connecteur M12x1 à 8 ou 12 pôles.
Indice de protection : IP54 avec connecteur vissé.

Fixation en façade.

1) Arrêt d'urgence
2) LED rouge
3) LED verte
4) Bouton-poussoir 1
5) Bouton-poussoir 2
6) Connecteur, M12x1

Poignées tubulaires en plastique avec embout en plastique 06980.
Connecteur à douille M12x1 avec verrouillage à vis 80150-10.
