Matière
Acier.
Vis de serrage : acier de traitement.
Vis de serrage : acier de traitement.
Finition
Bruni. Vis de serrage ISO 4762 : classe de résistance 12.9.
Afficher plus
Afficher moins
Description
Matière
Acier.
Vis de serrage : acier de traitement.
Vis de serrage : acier de traitement.
Finition
Bruni. Vis de serrage ISO 4762 : classe de résistance 12.9.
Nota
L‘écrou de blocage permet d´assurer le blocage permanent d´un axe fileté. La face de contact est parfaitement orthogonale avec l‘axe des filets.
Attention
L‘écrou de blocage risque d‘être déformé dans le sens axial et doit être utilisé avec soin. Les vis de serrage ne peuvent être serrées que si l‘écrou de serrage est entièrement vissé en contact avec la face d‘appui. Dans le cas contraire, l‘écrou de blocage pourrait être déformé et ne pourrait plus être utilisé.
Remarque importante concernant le téléchargement des modèles CAO
Pour pouvoir télécharger nos modèles CAO, vous devez d’abord connecter. Si vous n’avez pas encore créé de compte, inscrivez-vous en cliquant sur « Mon compte » (à droite de l’écran) et suivez les instructions.
D'autres clients ont également acheté

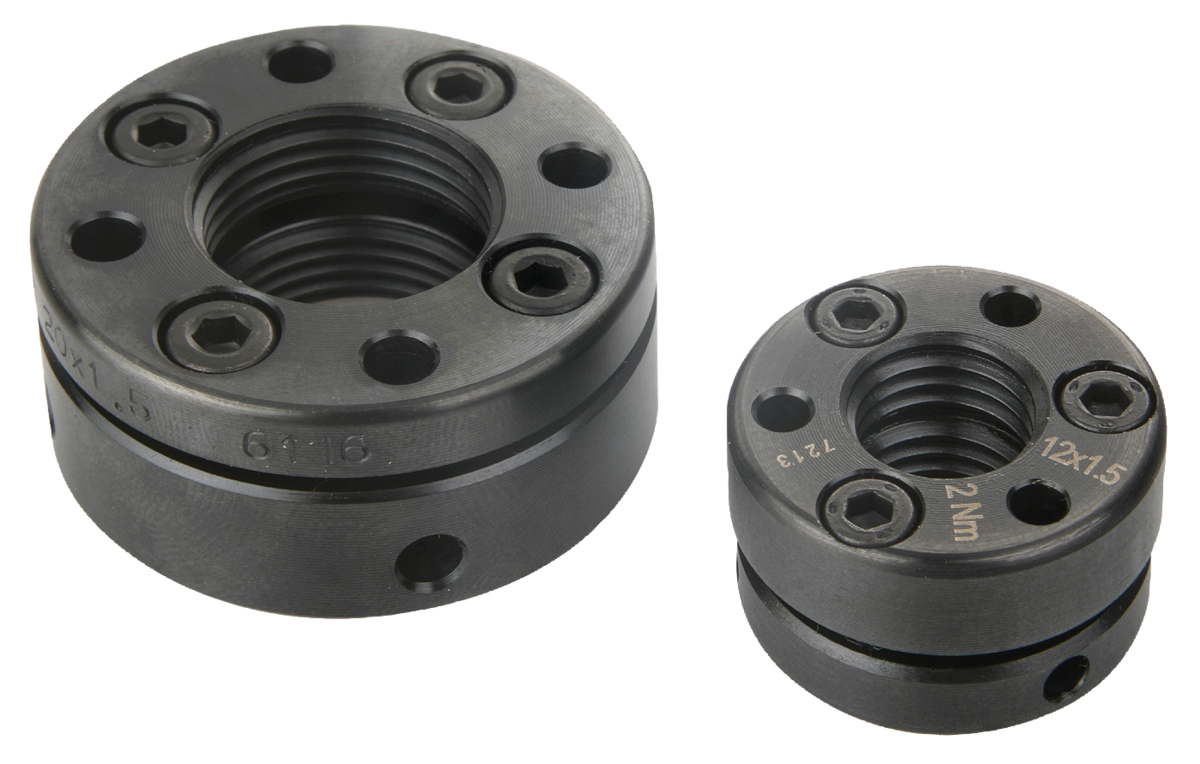

Écrous de blocage
Un écrou de blocage permet par exemple de déterminer sans difficulté la position exacte d'une broche. Pour cela, il faut que l'écrou de blocage reste en place lors de la rotation de la broche. Deux écrous ronds ou pièces filetées vissés l'un contre l'autre permettent de verrouiller la position souhaitée. Ils sont reliés entre eux de manière élastique et ne peuvent être tournés qu'à l'aide d'une tige insérée dans le trou correspondant.
