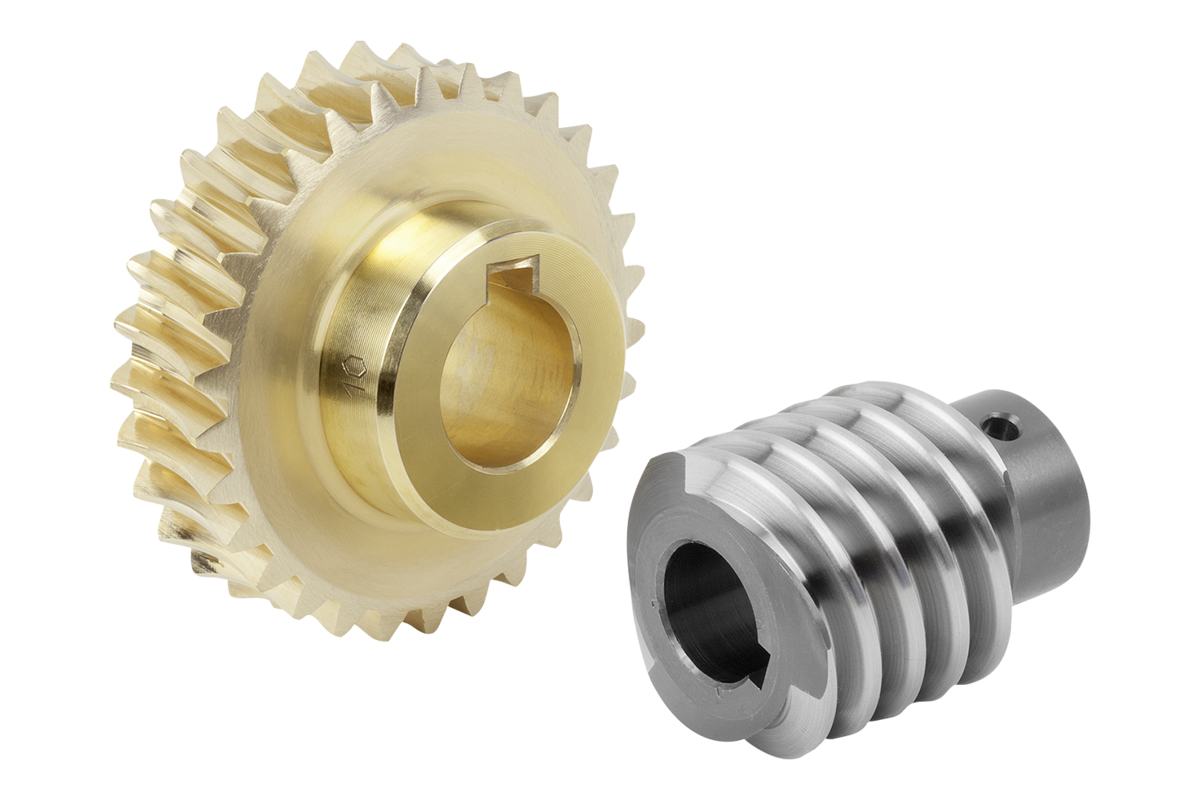

Vis sans fin en acier.
Roue hélicoïdale CuZn37Mn3Al2PbSi-S40.

Vis sans fin avec pas à droite, cémentée HV 620 – 700, flancs et perçage rectifiés.

Les roues et vis sans fin peuvent seulement être combinées pour former un engrenage si elles ont le même entraxe et le même rapport de transmission.

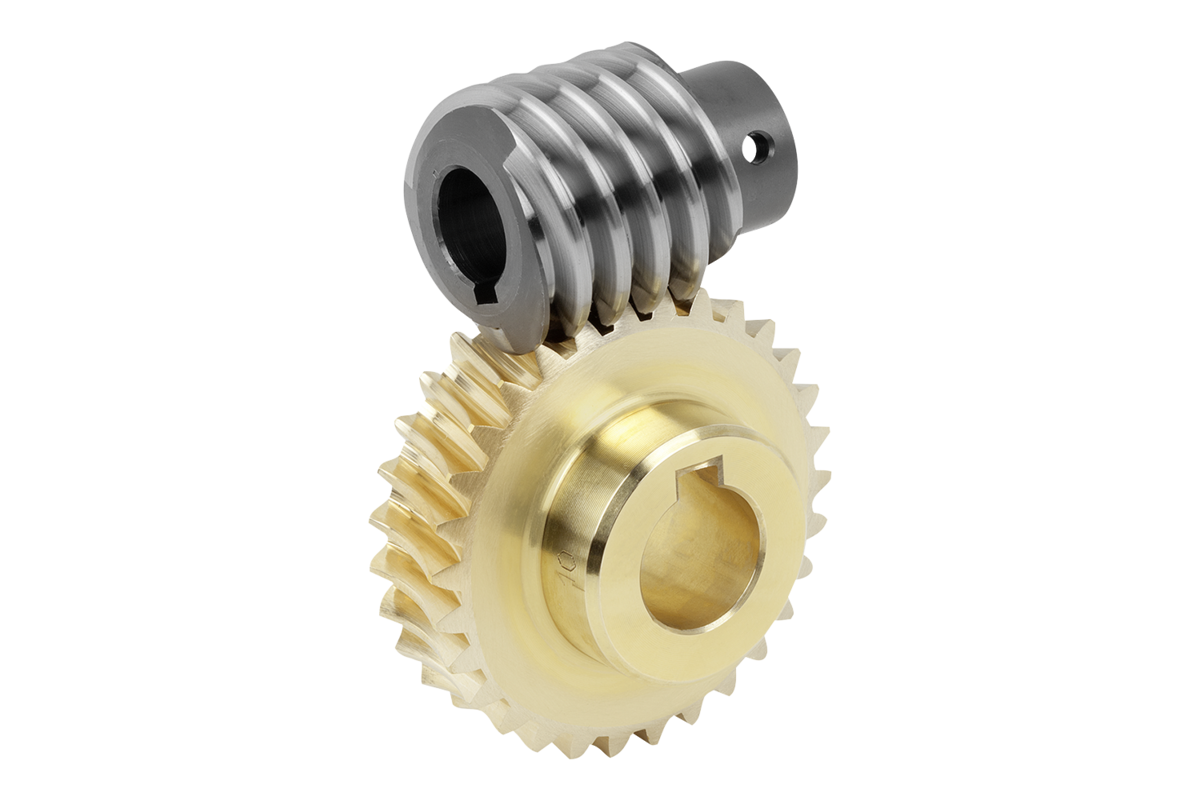

Un réducteur à vis sans fin est composé d’une vis sans fin et d’une roue à vis sans fin. Convient pour la fabrication d’engrenages à vis sans fin avec un angle d’axe de 90°. Le réducteur à vis sans fin permet de réaliser de très grands rapports au ralenti avec un seul palier.

La denture présente une forme de flanc K. L’angle de pression est de 15°. Les engrenages à vis sans fin sont livrés percés.

Les couples de sortie T2 indiqués sont les couples de sortie admissibles de la roue à vis sans fin. Ils sont valables pour une vitesse d’entrée de la vis sans fin de 2 800 tr/min.

L’engrenage à vis sans fin 22500-351002 / 22500-352002 n’est disponible qu’avec un profil de vis poli (lissé), un angle de pression de 20° et une roue à denture hélicoïdale.

1) rectifié
