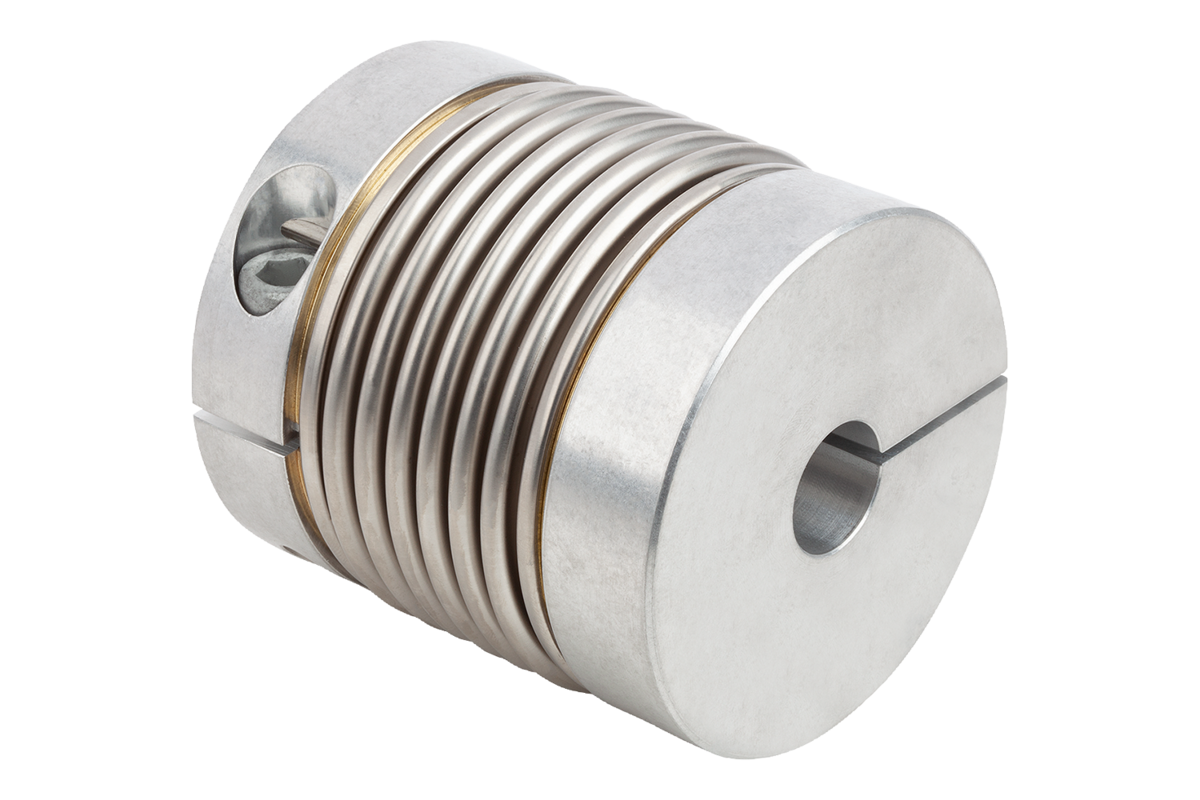

{"product":{"productId":"agid.4881","price":87.69,"name":"Accouplement à soufflet métallique moyeu à serrage radial"},"currency":"EUR"}
Matière
Moyeu en aluminium, soufflet en acier inoxydable.
Finition
Naturel.
Afficher plus
Afficher moins
Description
Matière
Moyeu en aluminium, soufflet en acier inoxydable.
Finition
Naturel.
Nota
Le serrage radial facilite le montage dans des espaces réduits. Serrer les vis au couple prescrit.
Plage de température
-40 °C jusqu’à +200 °C.
Montage
Pour relier l’arbre à l’alésage de l’accouplement, choisir un ajustement compris entre 0.01 et 0.04 mm. Exemple : Arbre Ø 28 k6 Alésage Ø 28 F6. Les diamètres inférieurs à D min. sont réalisables, toutefois le couple nominal n’est plus garanti. Le montage et le démontage doivent être très soigneux pour éviter la dégradation du soufflet qui endommagerait l’accouplement.
Sur demande
Les cotes d’alésage des moyeux D1 et D2 souhaitées, avec la classe/ plage de tolérance correspondante à D1 et D2 séparément.
Indication de dessin
1) EASY - Clamp-Système de taille 20
