Corps en acier.

Corps : bruni.

La hauteur de l'axe du logement de la vis est adaptée aux unités de paliers mobiles 24074 et aux supports pour vis à billes 24070. Ces unités peuvent être vissés par le haut ou par le bas et sont goupillées à l'aide de goupilles coniques ou de goupilles cylindriques. Les bords d'arrêt se trouvant des deux côtés facilitent le montage de l'unité.

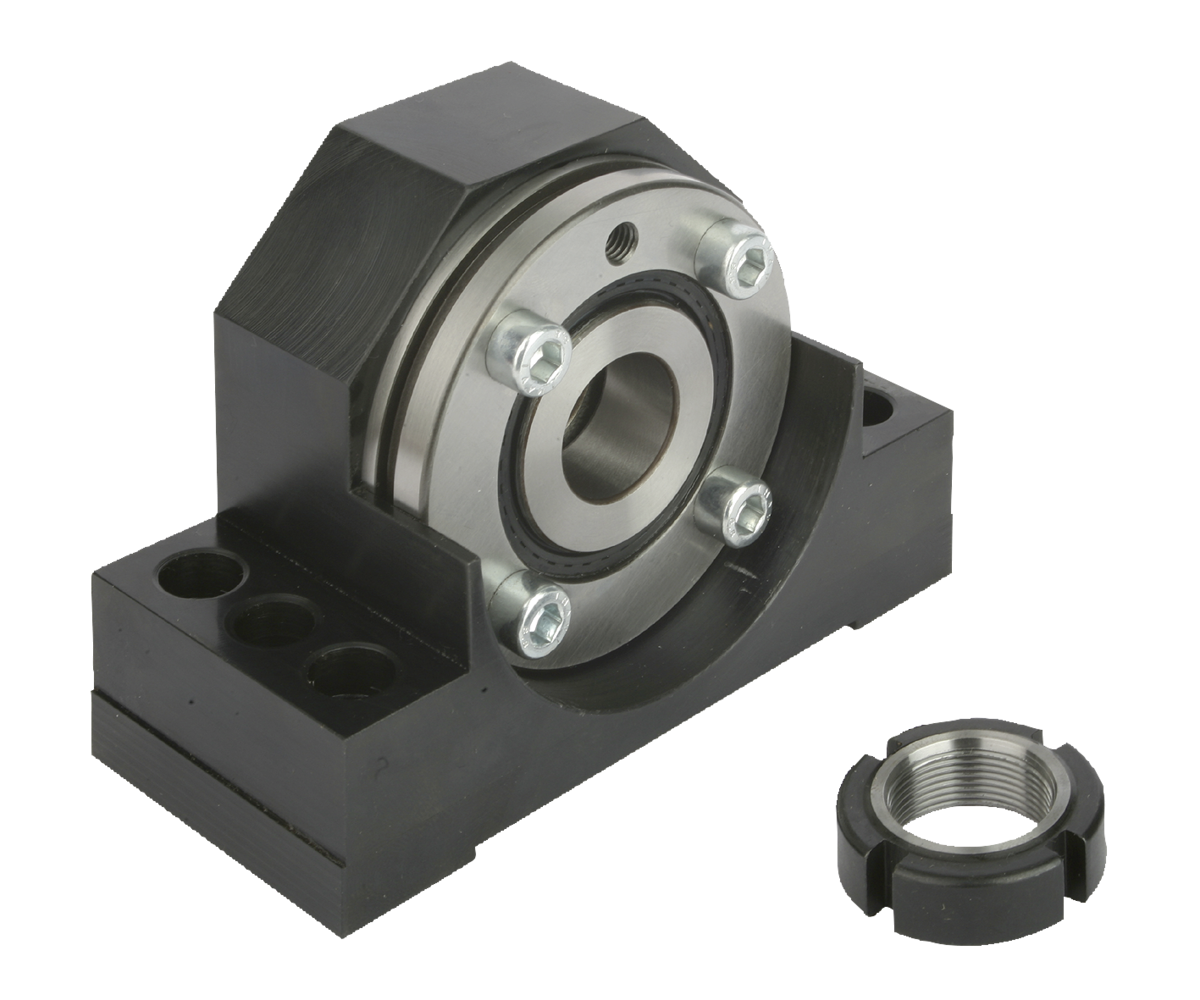

Les unités de paliers fixes sont prêtes au montage et sont équipées de paliers de haute précision précontraints avec un angle de pression de 60°. Elles supportent aussi bien les forces axiales que radiales venant des deux directions et garantissent, en raison de la précontrainte, une rigidité maximale, une concentricité, un positionnement précis de l'outil et une très bonne répétabilité.

1) Roulement à billes axial
2) Ecrou M
