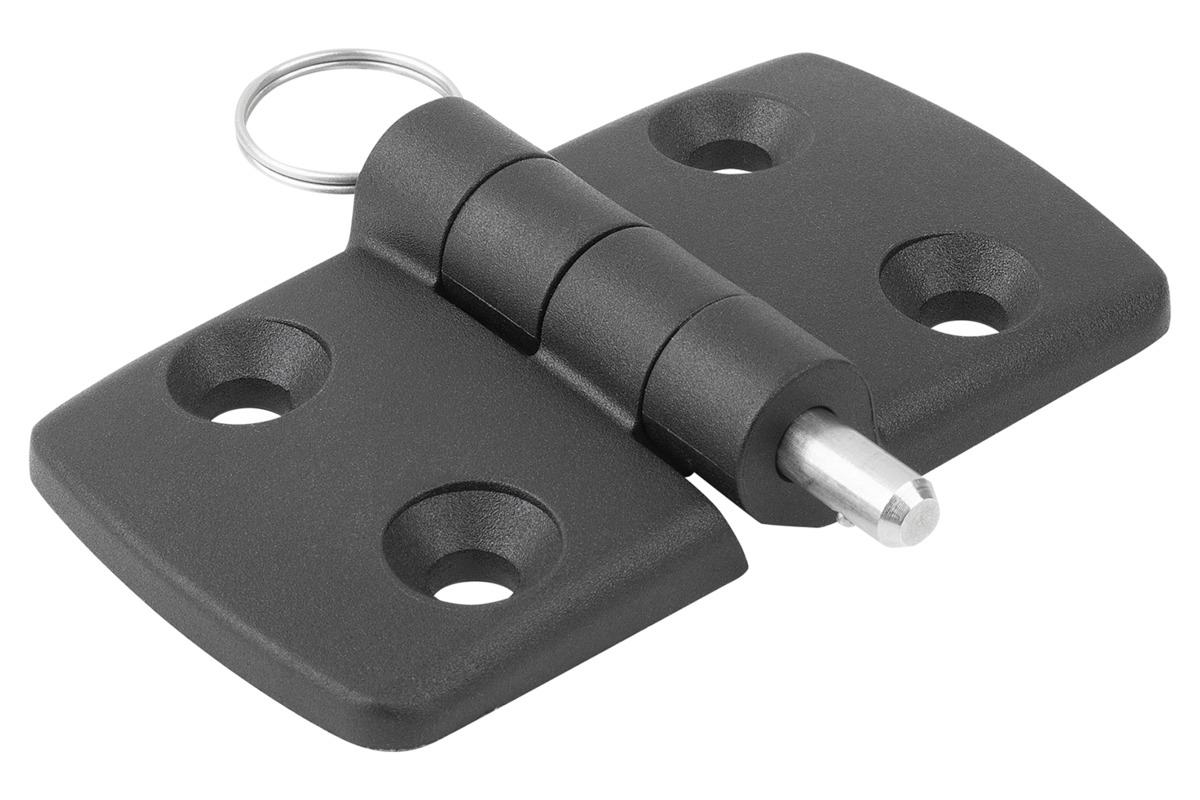

Charnières pour éléments de surface et profilés aluminium.

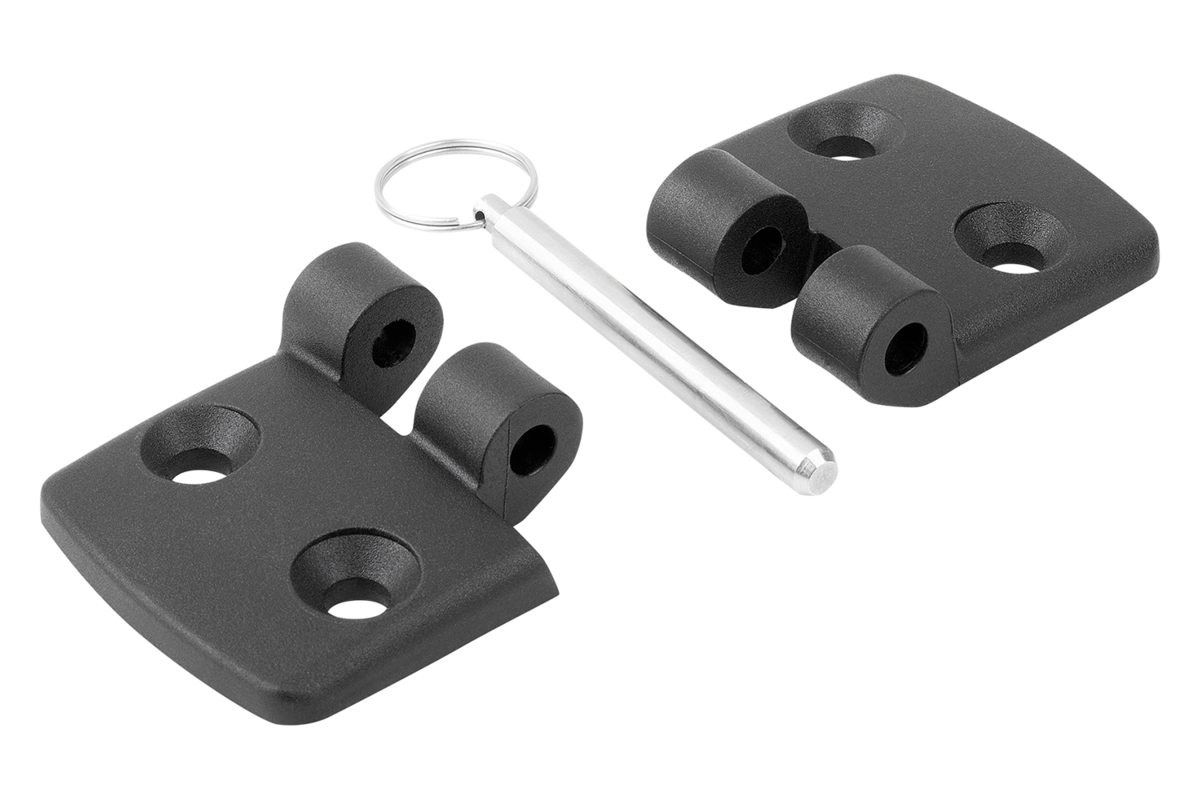

Le démontage sans outil des axes d'articulation permet de séparer et de relier rapidement les moitiés de charnière.
Les charnières sont utilisées sur les volets, les capots ou les cadres.
Utilisation possible en intérieur et en extérieur.

Thermoplastique renforcé de fibres de verre.

Axe d'articulation et accessoires en inox 1.4305.

Charnière noire similaire à RAL 9005.
Axe d'articulation en inox brillant.
Accessoires brillants.

Les valeurs de charge admissible indiquées sont des valeurs indicatives sans engagement, qui ne tiennent pas compte des facteurs de sécurité et excluent toute responsabilité. Les valeurs indiquées sont exclusivement destinées à des fins d'information et ne constituent pas une garantie juridique des propriétés.

Les valeurs de charge admissible ont été déterminées dans des conditions de laboratoire. Chaque utilisateur doit déterminer lui-même si la charnière est adaptée à l'application envisagée.

Les différents matériaux sur lesquels les charnières sont fixées et les types de fixation, les conditions climatiques ainsi que l'usure peuvent influer sur les valeurs définies.

montage/démontage sans outil

Deux moitiés de charnière.
Axe d'articulation sélectionné et/ou accessoires.

Associations de différentes longueurs de lames de charnière.

Forme A : avec axe de fixation
Forme B : avec broche/tête et anneau porte-clés
Forme C : avec broche/tête et goupille fendue
Forme D : avec axe de fixation/sûreté à enclenchement

2) Axe d'articulation
3) Goupille fendue
4) Anneau porte-clés

03400 Axe de fixation avec sûreté à enclenchement.
07336 Goupille fendue DIN EN ISO 1234.
03199 Anneau porte-clés.
