Matière

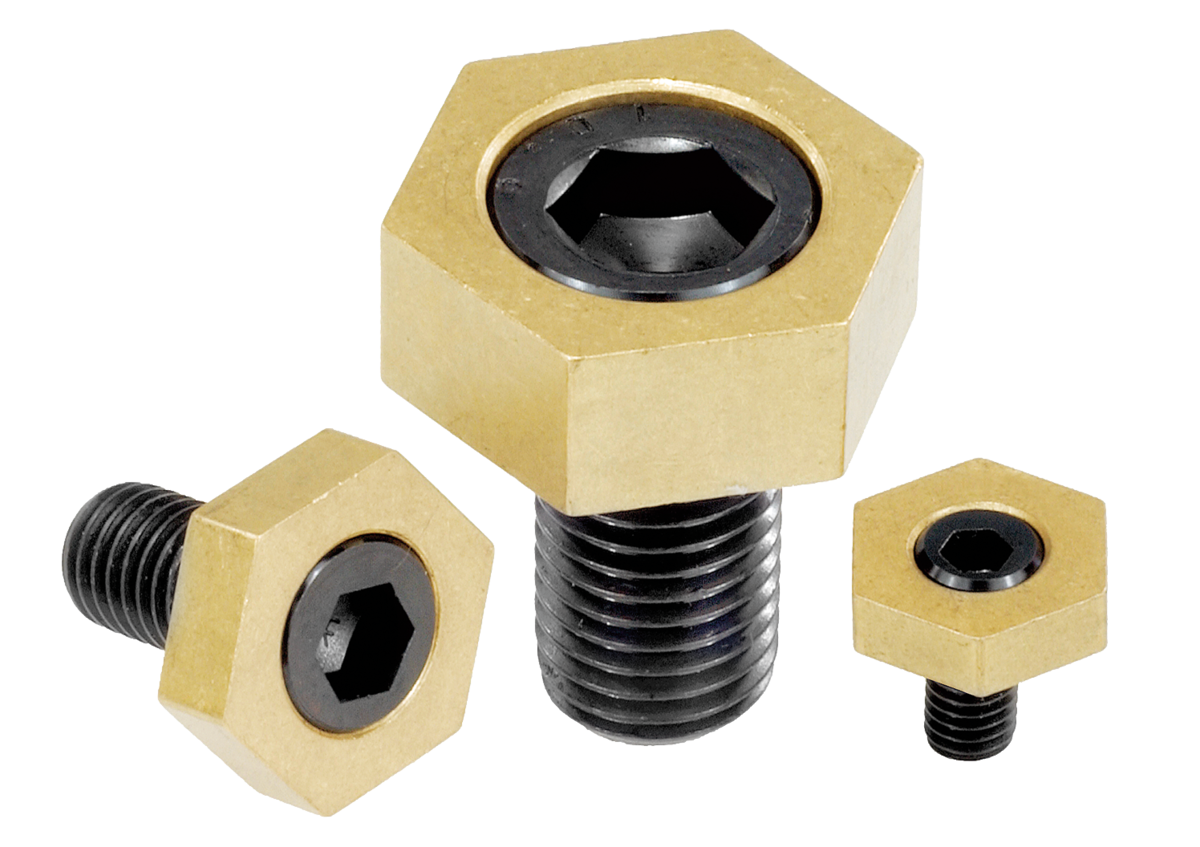

Vis excentrique en acier de traitement.
Pièce hexagonale en laiton.
Pièce hexagonale en laiton.
Finition
Vis de serrage : acier traité, classe de résistance 10.9, bruni.
Afficher plus
Afficher moins
Description
Matière
Vis excentrique en acier de traitement.
Pièce hexagonale en laiton.
Pièce hexagonale en laiton.
Finition
Vis de serrage : acier traité, classe de résistance 10.9, bruni.
Nota

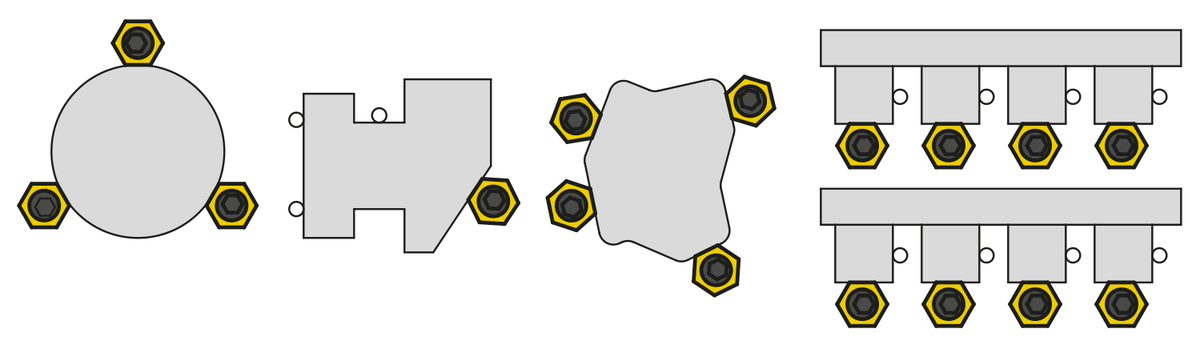

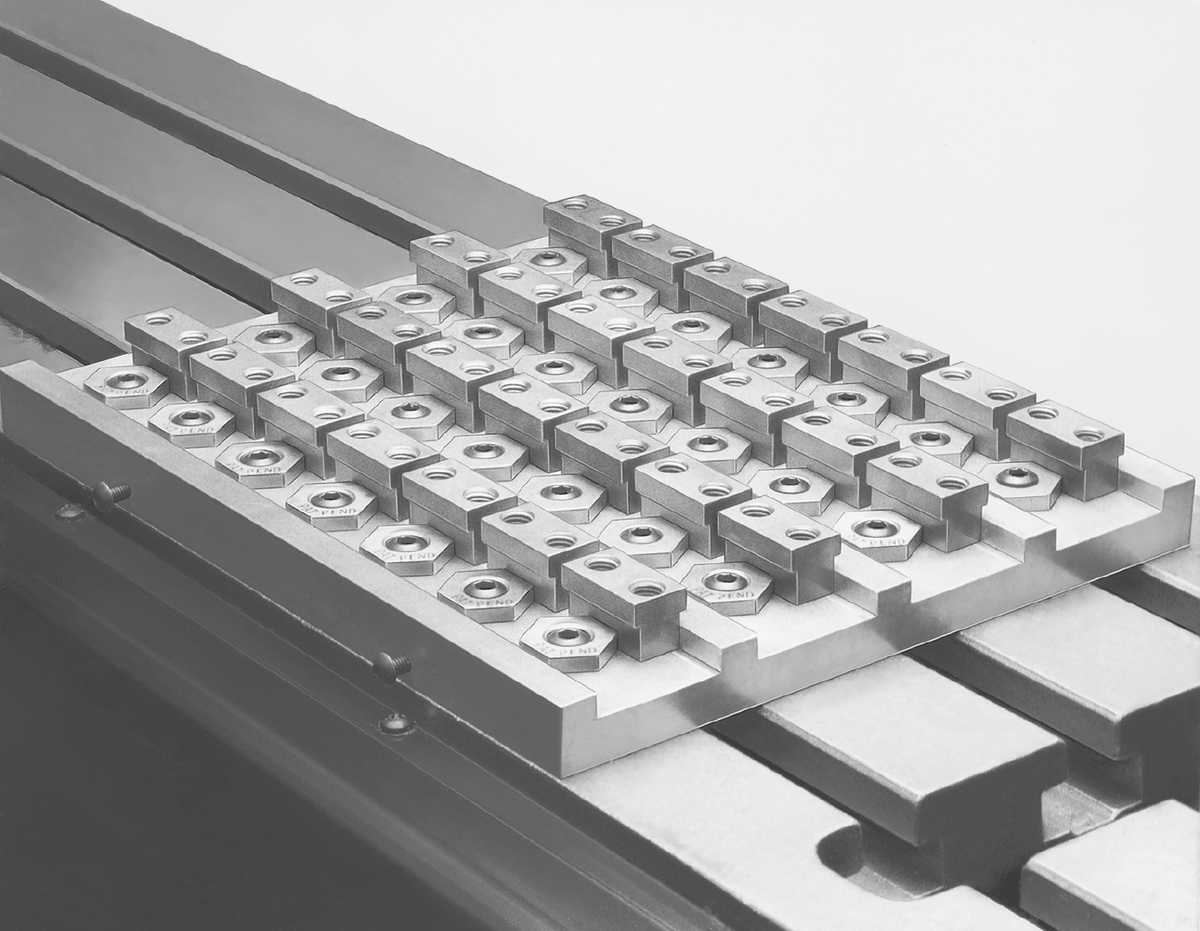

La très faible hauteur des vis excentriques de bridage permet de résoudre une multitude de problématiques de serrage dans la construction d’appareils et de dispositifs. L’écrou de serrage en laiton garantit un serrage extrêmement ferme et sûr des pièces à usiner tout en respectant leur matériau. L’utilisation de plusieurs vis excentriques de bridage permet d’équiper des palettes entières.
Le sens de rotation recommandé pour le serrage est le sens horaire. Le six pans creux de la vis doit se trouver à droite à l’issue du serrage. (Visser la vis excentrique jusqu’à la butée, puis la dévisser d’un tour).

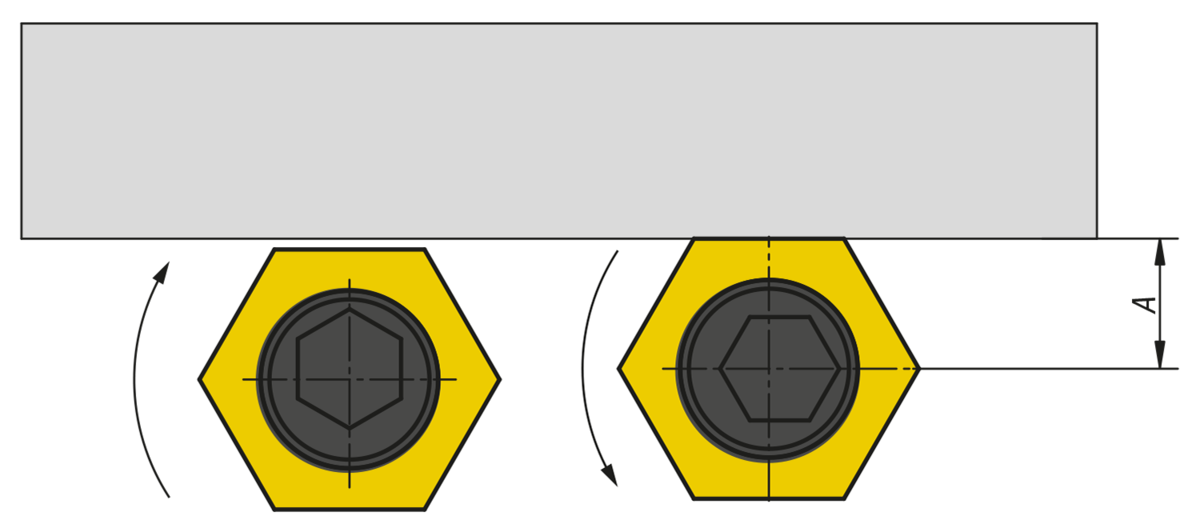

« A » = distance entre la pièce à usiner et le centre du filetage (vis de serrage).
Le sens de rotation recommandé pour le serrage est le sens horaire. Le six pans creux de la vis doit se trouver à droite à l’issue du serrage. (Visser la vis excentrique jusqu’à la butée, puis la dévisser d’un tour).
« A » = distance entre la pièce à usiner et le centre du filetage (vis de serrage).
Montage

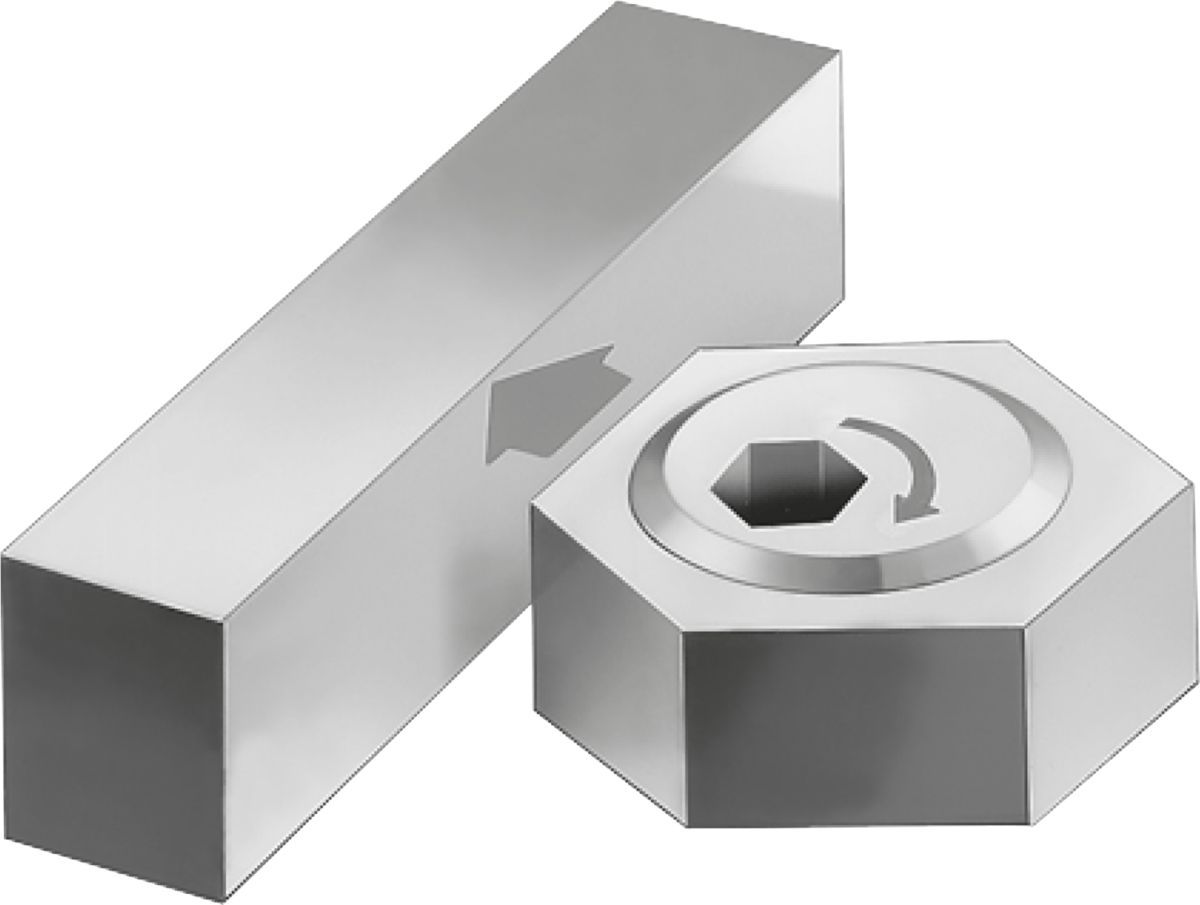

Processus de serrage :
1. Vissez la vis excentrique jusqu’à la butée.
2. Dévissez ensuite la vis excentrique d’un tour.
3. Insérez la pièce à usiner.
4. Tournez la vis excentrique dans le sens horaire pour serrer la pièce. (Le six pans creux de la vis excentrique doit se trouver à droite à l’issue du serrage).
1. Vissez la vis excentrique jusqu’à la butée.
2. Dévissez ensuite la vis excentrique d’un tour.
3. Insérez la pièce à usiner.
4. Tournez la vis excentrique dans le sens horaire pour serrer la pièce. (Le six pans creux de la vis excentrique doit se trouver à droite à l’issue du serrage).
Sur demande
Vis de rechange pour vis excentriques de bridage 04521-10.
