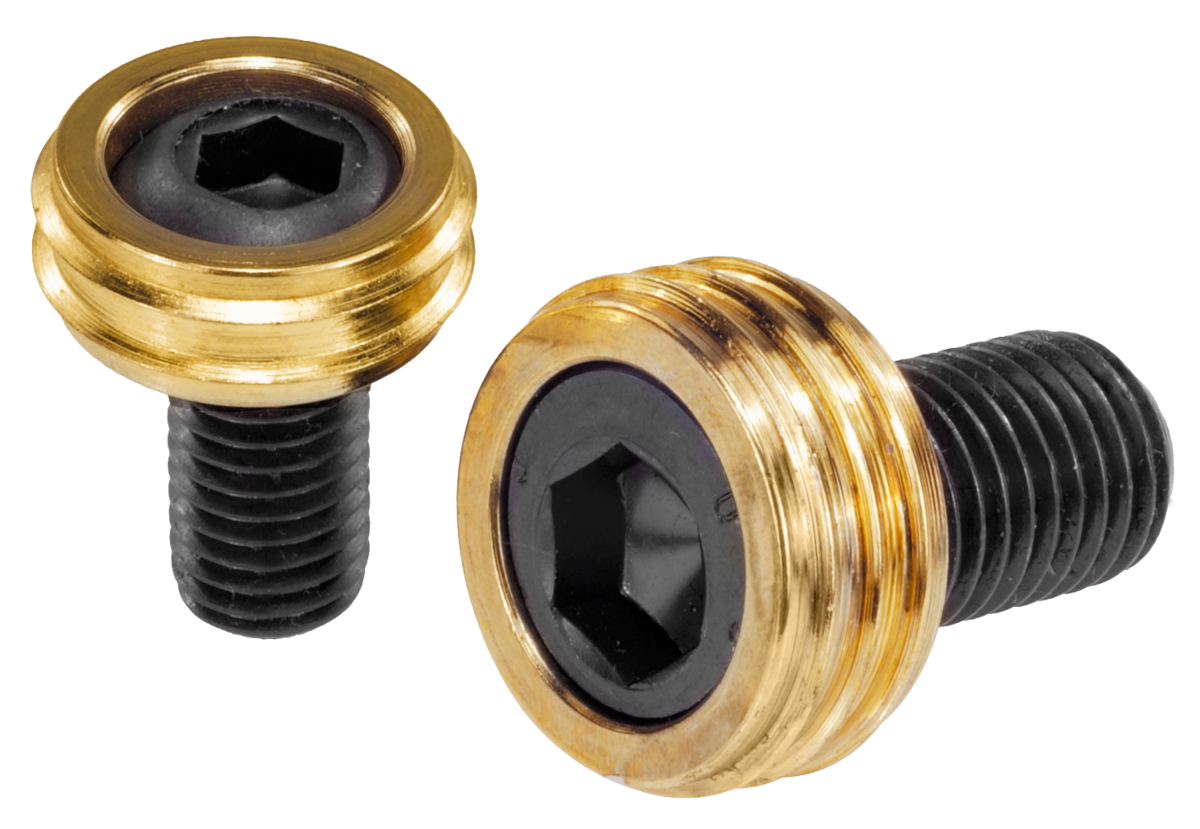

Bague à crans en acier de cémentation.
Vis excentrique en acier de traitement.

Vis de serrage : acier traité, classe de résistance 10.9, bruni. Bague à crans : trempée et anodisée.

La bague à crans trempée convient pour le serrage de pièces brutes (pièces sciées, moulées ou forgées).
Non conçue pour le serrage de matériaux trempés au couple spécifié.

Le sens de rotation recommandé pour le serrage est le sens horaire. Le six pans creux de la vis doit se trouver à droite à l’issue du serrage. (Visser la vis excentrique jusqu’à la butée, puis la dévisser d’un tour).

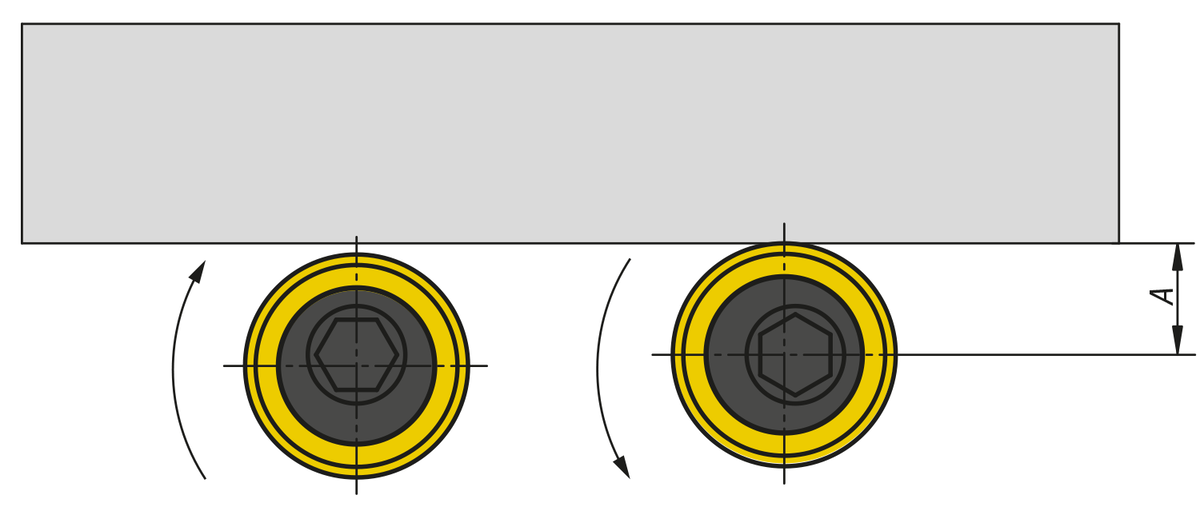

« A » = distance entre la pièce à usiner et le centre du filetage (vis de serrage).

Vis de rechange pour vis excentriques de bridage K1969.

Vis excentriques de rechange.

Processus de serrage :
1. Visser la vis excentrique jusqu’à la butée.
2. Dévisser ensuite la vis excentrique d’un tour.
3. Insérer la pièce à usiner.
4. Tourner la vis excentrique dans le sens horaire pour serrer la pièce.
(Le six pans creux de la vis excentrique doit se trouver à droite à l’issue du serrage).
