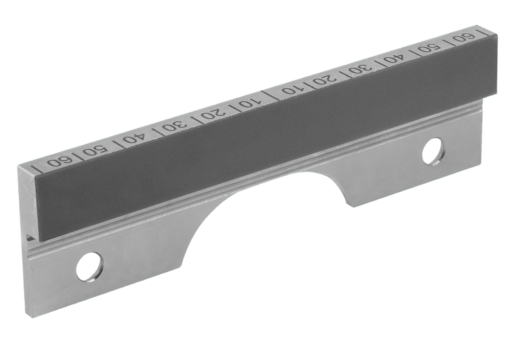

Étau de bridage 5 axes compact mors de serrage lisse
41300

Étau de bridage 5 axes compact mors de serrage lisse

retour

Description de l'article/illustrations du produit

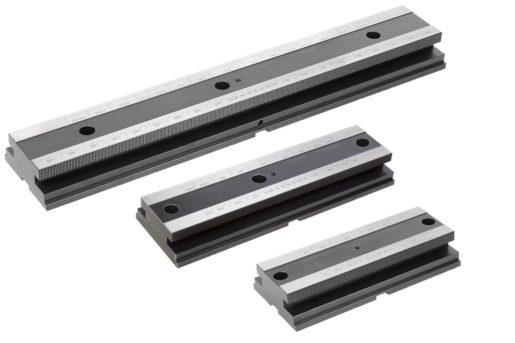

DescriptionMatière :Plaque de base et mors acier de cémentation.
Mors de serrage acier à outils.
Finition :Mors bruni.
Mors de serrage naturel.
Nota :De par la facilité d'utilisation et la rapidité de repositionnement à l'aide des graduations, les mors de serrage peuvent être adaptés rapidement et sûrement à de nouvelles pièces.
La pièce est toujours placée au centre grâce à l'installation symétrique de l'étau de bridage 5 axes.
L'accès optimisé à la pièce permet d'utiliser des outils standard courts et de réduire ainsi les coûts d'outillage de façon significative.

Effet de plaquage valable pour une profondeur de serrage >5 mm.
Capacité de serrage de pièces de 20 à 320 mm de longueur.
Montage :L'étau de bridage 5 axes peut être monté sur les tables à rainures en T , les tables à trame modulaires ou les principaux systèmes point zéro en utilisant un adaptateur.Accessoires :Supports universels 41345

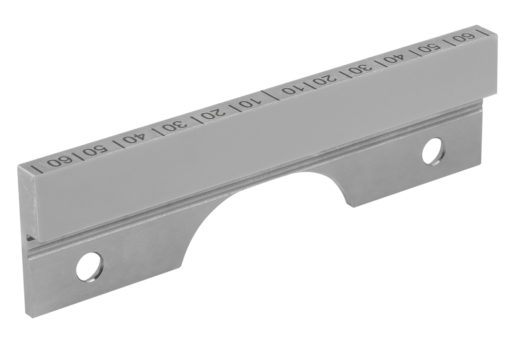

Mâchoires de serrage 41320

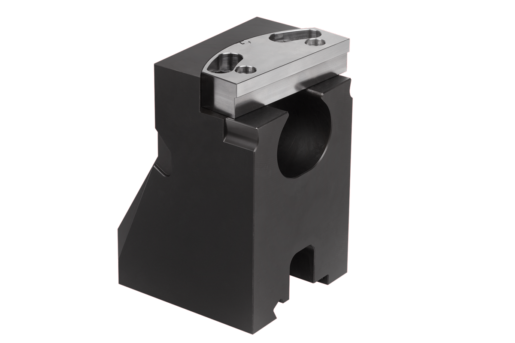

Mors oscillant 41325

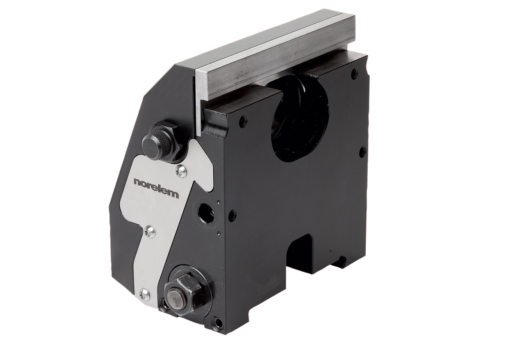

Mors intermédiaire 41335
Accouplement pour serrage croisé 41365

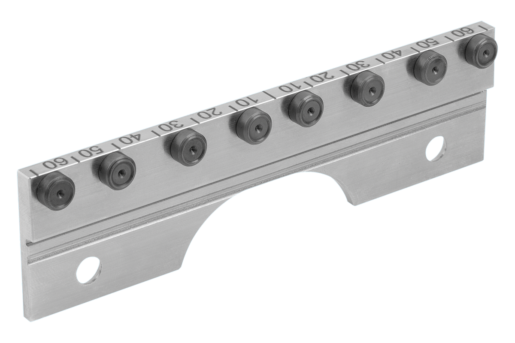

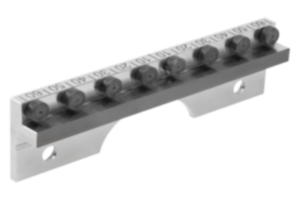

Support universel et mâchoires de serrage avec pointes à commander séparément.
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 41300 Étau de bridage 5 axes compact mors de serrage lisse 252 kB
 41300 Etau de bridage 5 axes compact 2,4 MB
 MODE D’EMPLOI ÉTAU DE BRIDAGE 5 AXES compact 1 MB

Dessins

Étau de bridage 5 axes compact mors de serrage lisse

Sélection/filtre d'articles

Référence

ABCHLForce de serrage
max. kN
Vis calibrée
adaptée

Poids
kg
CAOAcc.PrixCommander
41300-12400090150070908/312/1757,5glejte diagram07533-1205522,272 Sur demande
41300-1240012515001051258/312/1758glejte diagram07533-1205531 Sur demande
