Mandrin de serrage de formes sur embase
03178

Mandrin de serrage de formes sur embase

retour

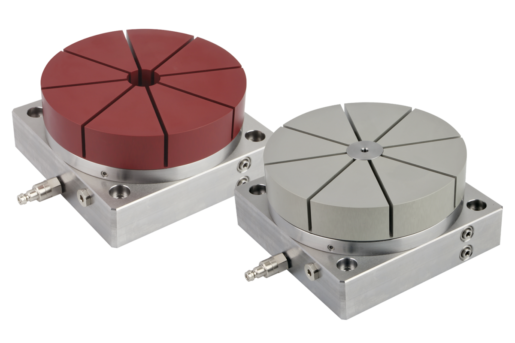

Description de l'article/illustrations du produit

DescriptionMatière :Plaque à bride, axes et corps en acier.
Joints NBR.
Vis DIN EN ISO 4762, classe de résistance 8.8.
Pince de serrage en aluminium.
Finition :Plaque à bride, axe et corps en inox, coloris naturel.
Vis zinguées.
Pince de serrage anodisée rouge ou incolore.
Nota :Étau de bridage de forme avec plaque de base pour un montage sur des plaques à trame avec pas de trame de 50 mm. La plaque à bride peut accueillir des pinces de serrage pour le bridage extérieur ainsi que des pinces de serrage pour le bridage intérieur. Le contour de la pièce à brider est installé dans la pince de serrage. Des surfaces de formes libres et des contours asymétriques sont possibles.

Le pack de ressorts intégré génère une force de serrage de 5,8 kN. Grâce à un resserrage à l'air comprimé, la force de serrage peut être augmentée jusqu'à 43,5 kN. Le desserrage de la pince s'effectue par injection d'air comprimé sur la surface inférieure du cylindre. Le cylindre est alors poussé vers le haut et annule ainsi le processus de serrage de la pince de serrage.

Plage de serrage 0,2 mm.
Précision de répétition < 0,01 mm.
Accessoires :Pince de serrage pour bridages extérieur et intérieur 03179
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 03178 Mandrin de serrage de formes sur embase 311 kB
 NLM_Informations_techniques_mandrin_de_serrage_de_formes 497 kB

Dessins

Mandrin de serrage de formes sur embase
