Broche avec système de serrage rapide
03153

Broche avec système de serrage rapide

retour

Description de l'article/illustrations du produit

DescriptionMatière :Broche : acier de traitement.
Billes : acier à roulement.
Finition :Broche traitée, bruni.
Billes trempées, polies.
Nota :Broche avec système de serrage rapide pour un gain de temps supplémentaire lors de l'équipement.

Insérer la broche dans l'alésage et appuyer sur le bouton. Les trois billes sont ainsi chassées vers l'extérieur pour permettre le positionnement des composants. En tournant ensuite le bouton de commande d'un quart de tour à l'aide d'une clé à six pans, on obtient une tension ferme et sûre des composants.
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 03153 Broche avec système de serrage rapide 397 kB

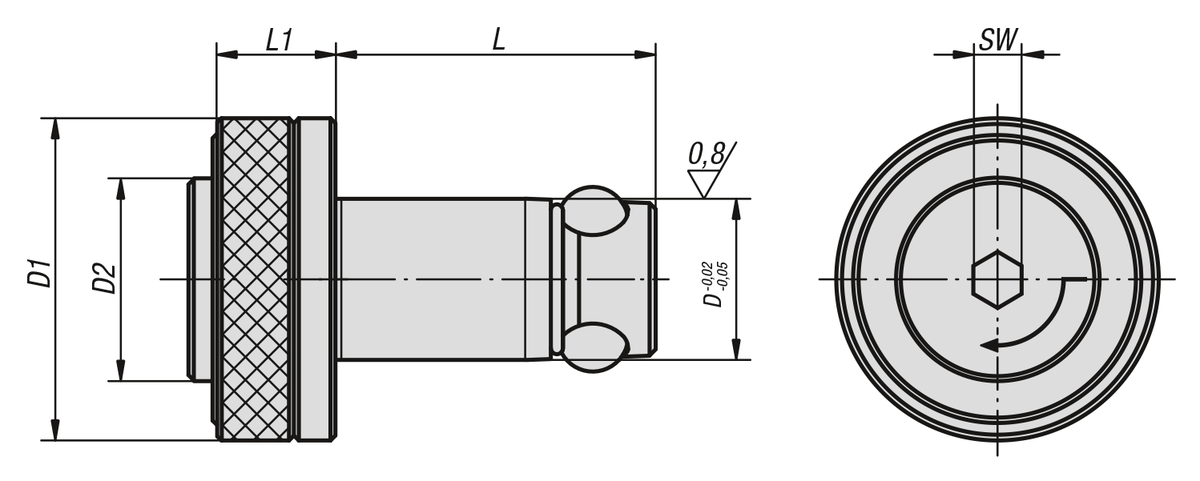

Dessins

Broche avec système de serrage rapide

Sélection/filtre d'articles

Référence

Epaisseur de la plaque
à fixer ±0,05
DD1D2LL1SWForce de
retenue
F kN
Couple
de serrage
max Nm
CAOAcc.PrixCommander
03153-1130131313251627,612441 91,87 €
03153-1130202013251634,612441 94,07 €
03153-1160202016322036,515682 94,22 €
03153-1160252516322041,515682 96,13 €
03153-1200202020402539,515682 96,29 €
03153-1200252520402544,515682 98,31 €
