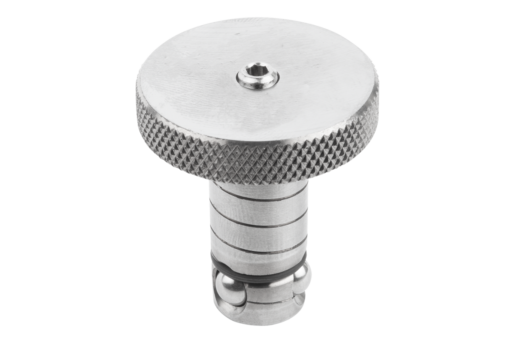

03153-02Broche à billes Ball Lock en Inox |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Broche à billes et billes en Inox 1.4542.Finition :Broche à billes et billes trempées min. 40 HRC, polies.Nota :Le fait de serrer la vis (D2) permet de pousser la bille centrale et d’écarter ainsi les trois billes de fixation vers l’extérieur, où elles seront en pression dans la douille de fixation.
Grâce à ce système rapide et fiable, le temps de préparation des machines est raccourci jusqu'à douze fois par rapport aux méthodes classiques.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

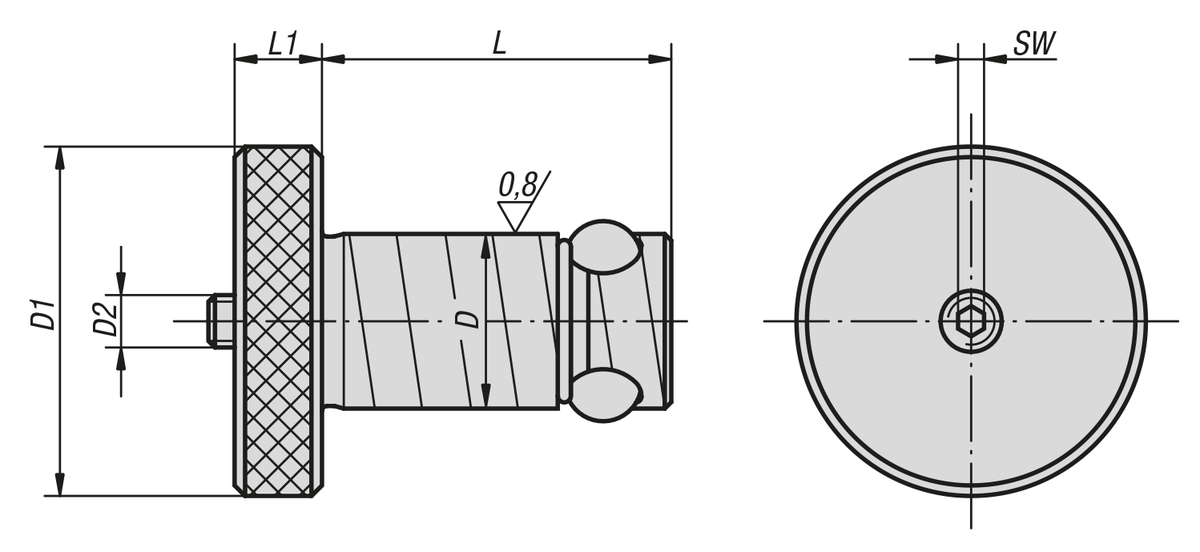

Référence
| Épaisseur
des plaques de fixation ±0,13 | D | D1 | D2 | L | L1 | SW | Force de
retenue
F kN | Couple
de serrage
max Nm | Référence
Kit de réparation
| CAO | Acc. | Prix | Commander |
|---|
| 03153-02-13013 | 13 | 13 | 22 | M5 | 27,6 | 6 | 2,5 | 3,3 | 1,2 | 03153-02-913013 |  | | 147,97 € | | | 03153-02-13020 | 20 | 13 | 22 | M5 | 34,6 | 6 | 2,5 | 3,3 | 1,2 | 03153-02-913020 | | | 149,36 € | | | 03153-02-16020 | 20 | 16 | 32 | M6 | 36,5 | 8 | 3 | 5,3 | 4,5 | 03153-02-916020 | | | 149,36 € | | | 03153-02-16025 | 25 | 16 | 32 | M6 | 41,5 | 8 | 3 | 5,3 | 4,5 | 03153-02-916025 | | | 150,76 € | | | 03153-02-20020 | 20 | 20 | 40 | M6 | 39,5 | 10 | 3 | 13,3 | 5,3 | 03153-02-920020 | | | 138,61 € | | | 03153-02-20025 | 25 | 20 | 40 | M6 | 44,4 | 10 | 3 | 13,3 | 5,3 | 03153-02-920025 | | | 140,15 € | | | 03153-02-25020 | 20 | 25 | 45 | M8 | 44 | 10 | 4 | 30 | 11 | 03153-02-925020 | | | 147,97 € | | | 03153-02-25025 | 25 | 25 | 45 | M8 | 49 | 10 | 4 | 30 | 11 | 03153-02-925025 | | | 147,97 € | | | 03153-02-30020 | 20 | 30 | 50 | M10 | 49 | 13 | 5 | 44 | 18 | 03153-02-930020 | | | 169,36 € | | | 03153-02-30025 | 25 | 30 | 50 | M10 | 54 | 13 | 5 | 44 | 18 | 03153-02-930025 | | | 171,03 € | | | 03153-02-35020 | 20 | 35 | 60 | M12 | 51 | 13 | 6 | 68 | 33 | 03153-02-935020 | | | 177,17 € | | | 03153-02-35025 | 25 | 35 | 60 | M12 | 56 | 13 | 6 | 68 | 33 | 03153-02-935025 | | | 184,16 € | | | 03153-02-35040 | 40 | 35 | 60 | M12 | 71 | 13 | 6 | 68 | 33 | 03153-02-935040 | | | 197,73 € | | | 03153-02-35050 | 50 | 35 | 60 | M12 | 81 | 13 | 6 | 68 | 33 | 03153-02-935050 | | | 210,56 € | | | 03153-02-50020 | 20 | 50 | 75 | M20 | 64 | 20 | 10 | 88 | 65 | 03153-02-950020 | | | 272,18 € | | | 03153-02-50025 | 25 | 50 | 75 | M20 | 69 | 20 | 10 | 88 | 65 | 03153-02-950025 | | | 282,38 € | | | 03153-02-50040 | 40 | 50 | 75 | M20 | 84 | 20 | 10 | 88 | 65 | 03153-02-950040 | | | 313,13 € | | | 03153-02-50050 | 50 | 50 | 75 | M20 | 94 | 20 | 10 | 88 | 65 | 03153-02-950050 | | | 323,34 € | |
