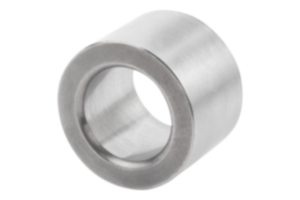

Douilles de centrage en Inox
03154-02

Douilles de centrage en Inox

retour

Description de l'article/illustrations du produit

DescriptionMatière :Inox 1.4548.Finition :trempées min. 40 HRC, polies.Nota :Avec une tolérance d’entraxe de ±0,005 mm et en utilisant deux douilles de centrage de classe I, il est possible d’obtenir une répétabilité de l’ordre de ±0,013 mm.
Avec une tolérance d’entraxe de ±0,03 mm et en utilisant une douille de centrage de classe I et une douille de centrage de classe II, il est possible d’obtenir une répétabilité de l’ordre de ±0,04 mm.
Les douilles de centrage sont emmanchées avec une légère pression dans les alésages des plaques de fixation.
Pour de plus amples renseignements, consulter les informations générales.
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 03154-02 Douilles de centrage en Inox 377 kB

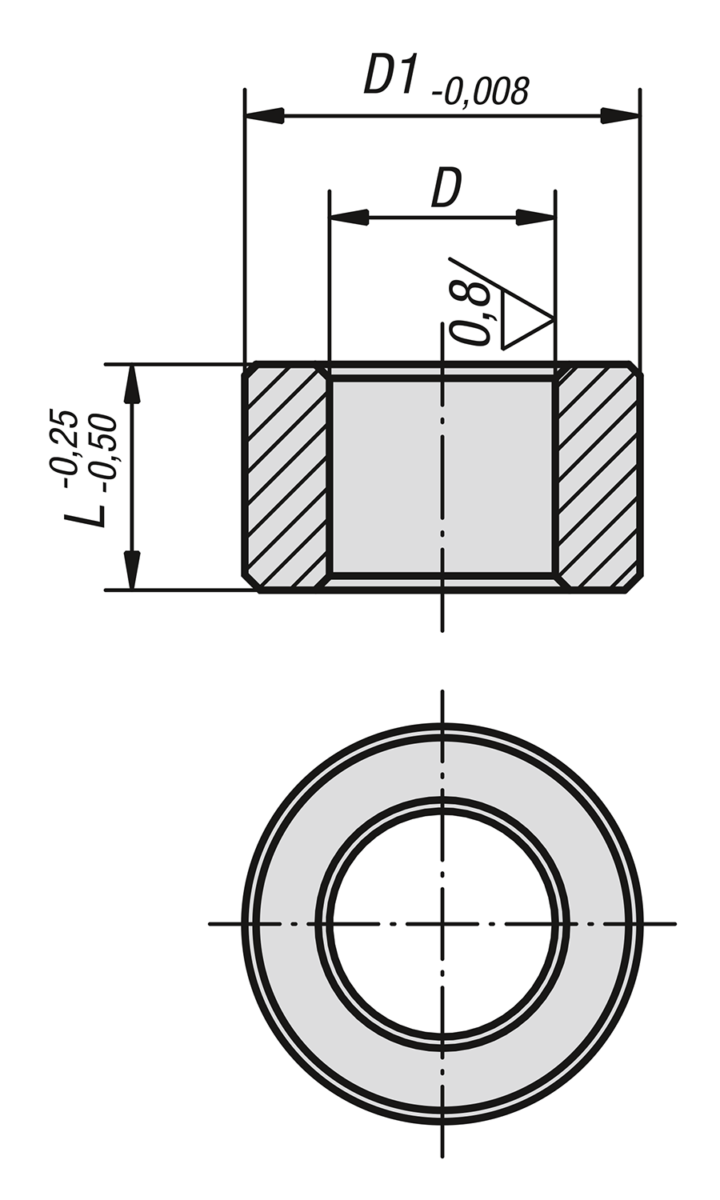

Dessins

Douilles de centrage en Inox

Sélection/filtre d'articles

RéférenceFinition 1T=toléranceDD1LAlésage logement
pour douille de centrage
Ø +0,010
CAOAcc.PrixCommander
03154-02-113013qualité I+0,005 - +0,0181319,041319,016 28,05 €
03154-02-113020qualité I+0,005 do +0,0181319,042019,016 29,88 €
03154-02-116020qualité I+0,005 - +0,0181625,0422025,016 29,88 €
03154-02-116025qualité I+0,005 do +0,0181625,0422525,016 31,74 €
03154-02-120020qualité I+0,005 do +0,0182035,0422035,018 31,56 €
03154-02-120025qualité I+0,005 do +0,0182035,0422535,018 34,62 €
03154-02-125020qualité I+0,005 do +0,0182535,0422035,018 33,21 €
03154-02-125025qualité I+0,005 do +0,0182535,0422535,018 37,51 €
03154-02-130020qualité I+0,005 do +0,0183045,0422045,018 46,77 €
03154-02-130025qualité I+0,005 do +0,0183045,0422545,018 48,03 €
03154-02-135020qualité I+0,005 do +0,0183545,0422045,018 46,77 €
03154-02-135025qualité I+0,005 do +0,0183545,0422545,018 48,03 €
03154-02-135040qualité I+0,005 do +0,0183545,0424045,018 57,19 €
03154-02-135050qualité I+0,005 do +0,0183545,0425045,018 52,48 €
03154-02-150020qualité I+0,005 do +0,0185063,5462063,521 90,63 €
03154-02-150025qualité I+0,005 do +0,0185063,5462563,521 97,25 €
03154-02-150040qualité I+0,005 do +0,0185063,5464063,521 106,46 €
03154-02-150050qualité I+0,005 do +0,0185063,5465063,521 114,65 €
03154-02-213013qualité II+0,025 do +0,0501319,041319,016 76,44 €
03154-02-213020qualité II+0,025 do +0,0501319,042019,016 29,88 €
03154-02-216020qualité II+0,025 do +0,0501625,0422025,016 29,88 €
03154-02-216025qualité II+0,025 do +0,0501625,0422525,016 31,74 €
03154-02-220020qualité II+0,025 do +0,0502035,0422035,018 29,88 €
03154-02-220025qualité II+0,025 do +0,0502035,0422535,018 34,62 €
03154-02-225020qualité II+0,025 do +0,0502535,0422035,018 33,21 €
03154-02-225025qualité II+0,025 do +0,0502535,0422535,018 34,62 €
03154-02-230020qualité II+0,025 do +0,0503045,0422045,018 46,77 €
03154-02-230025qualité II+0,025 do +0,0503045,0422545,018 48,03 €
03154-02-235020qualité II+0,025 do +0,0503545,0422045,018 46,77 €
03154-02-235025qualité II+0,025 do +0,0503545,0422545,018 48,03 €
03154-02-235040qualité II+0,025 do +0,0503545,0424045,018 50,47 €
03154-02-235050qualité II+0,025 do +0,0503545,0425045,018 57,31 €
03154-02-250020qualité II+0,025 do +0,0505063,5462063,521 90,63 €
03154-02-250025qualité II+0,025 do +0,0505063,5462563,521 97,25 €
03154-02-250040qualité II+0,025 do +0,0505063,5464063,521 106,46 €
03154-02-250050qualité II+0,025 do +0,0505063,5465063,521 114,65 €
