Douilles de fixation en Inox forme A (montées vers l'arrière)

retour

Produits
- Catalogue Outillage
  - Changement rapide d'outillage
    - BALL lock
      - Douilles de fixation en Inox forme A (montées vers l'arrière)

Description de l'article/illustrations du produit

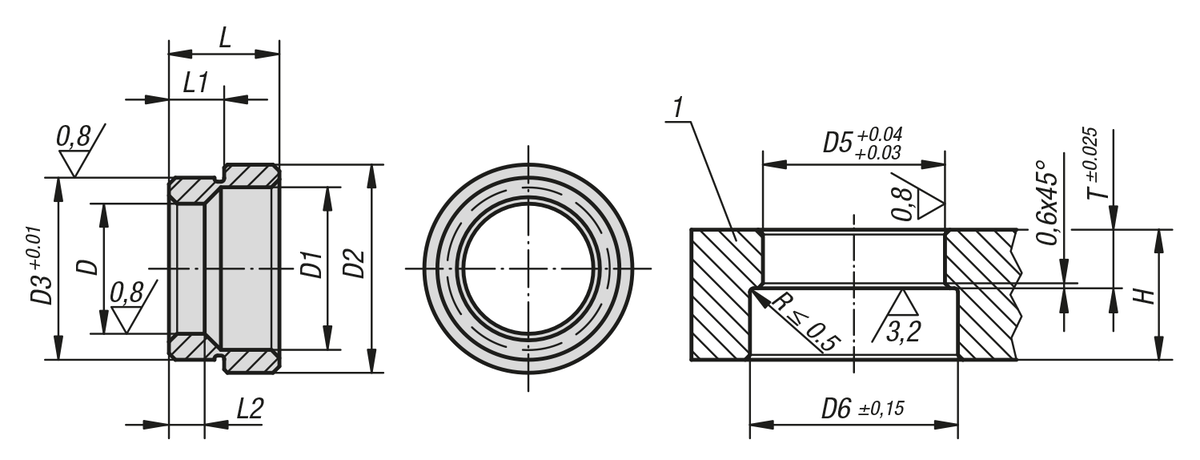

DescriptionMatière :Inox 1.4548.Finition :trempées min. 40 HRC, polies.Indication de dessin :

1) Plaque de base

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 03155-02 Douilles de fixation en Inox forme A (montées vers l'arrière)

282 kB

Dessins

Sélection/filtre d'articles

Référence	D	D1	D2	D3	L	L1	L2	D5	D6	T	Epaisseur minimale du support de base H	Prix
03155-02-13	13	17,3	25	20,03	12,1	6,6	5,58	20	26	6,92	20	80,41 €
03155-02-16	16	20,7	28,6	22,03	12,1	6,9	6,6	22	29	7,24	20	68,69 €
03155-02-20	20	24,8	32,2	28,03	17,1	8,42	8,13	28	33	8,74	25	66,21 €
03155-02-25	25	30,4	40,2	35,03	21	10,22	10,16	35	41	10,54	25	76,20 €
03155-02-30	30	36,2	48,2	42,03	21,8	10,63	11,18	42	49	10,95	30	92,76 €
03155-02-35	35	41,3	54,2	48,03	25,1	12,18	14,78	48	55	12,5	32	63,57 €
03155-02-50	50	58,4	75,2	67,03	31,1	15,43	18,67	67	76	15,75	45	141,00 €
