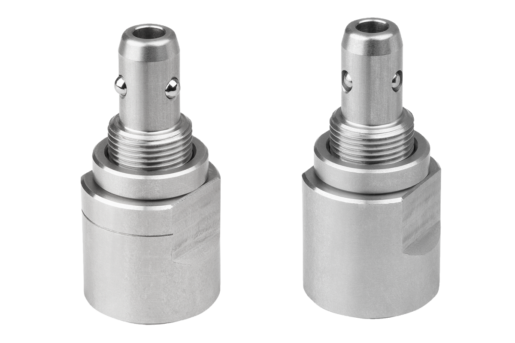

La forme A est bridée par un ressort dans l'état initial. La broche de positionnement à billes est débridée par air comprimé.La forme B est débridée dans l'état initial. La broche de positionnement à billes est bridée par air comprimé.

Corps de base en Inox.
Joint à base de NBR (caoutchouc nitrile butadiène).

Inox poli.

Caractérisation de la forme A par une courbe caractéristique.

Les forces de bridage et de serrage indiquées se réfèrent à une pression de service de 0,5 MPa.
En cas d'utilisation de plusieurs unités de positionnement, il convient de ne pas dépasser la tolérance d'écartement de ± 0,1 mm.
La répétabilité est de ± 0,2 mm.

Cotes de montage pour une épaisseur de plaquettes de 6 mm.

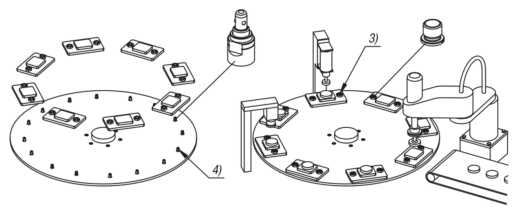

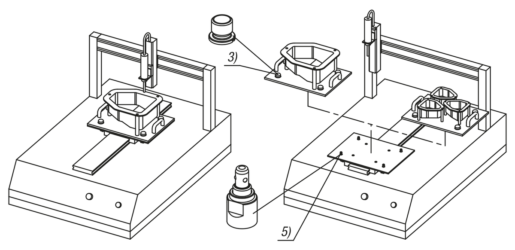

1) Courbe caractéristique de la forme A
2) Raccord pneumatique
3) Douille de logement de broche de positionnement à billes
4) Broche de positionnement à billes de forme A
5) Broche de positionnement à billes de forme B

03161-11 Douilles de logement en Inox
