Matière
Corps de base en Inox.
Joint à base de NBR (caoutchouc nitrile butadiène).
Joint à base de NBR (caoutchouc nitrile butadiène).
Finition
Inox poli.
Afficher plus
Afficher moins
Description

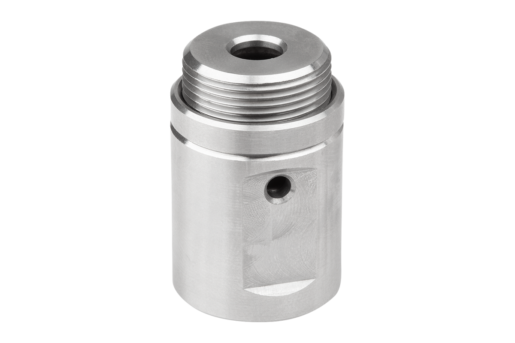

Description du produit
Le bridage se fait par air comprimé.
Le débridage se fait au moyen du ressort intégré.
Le débridage se fait au moyen du ressort intégré.
Matière
Corps de base en Inox.
Joint à base de NBR (caoutchouc nitrile butadiène).
Joint à base de NBR (caoutchouc nitrile butadiène).
Finition
Inox poli.
Nota
Cotes de montage pour plaques d'épaisseur 6 mm.
Les forces de bridage et de serrage indiquées se réfèrent à une pression de service de 0,5 MPa.
En cas d'utilisation de plusieurs unités de positionnement, il convient de ne pas dépasser la tolérance d'écartement de ±0,1 mm.
La répétabilité est de ± 0,2 mm.
Les forces de bridage et de serrage indiquées se réfèrent à une pression de service de 0,5 MPa.
En cas d'utilisation de plusieurs unités de positionnement, il convient de ne pas dépasser la tolérance d'écartement de ±0,1 mm.
La répétabilité est de ± 0,2 mm.

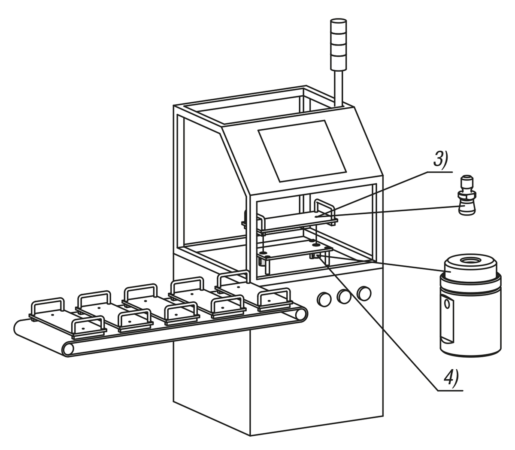

Indication de dessin
1) Soupape à air (d'un côté)
2) Raccord de « bridage »
3) Broche de serrage
4) Logement de positionnement
2) Raccord de « bridage »
3) Broche de serrage
4) Logement de positionnement

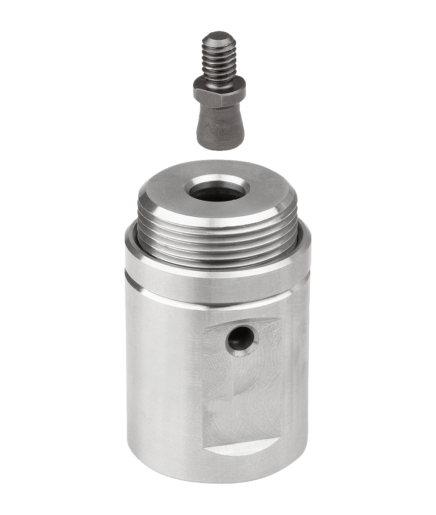

Accessory
Broche de serrage 03192-25.
