Module de base double 5 axes UNILOCK à pas de 80 mm
42201

Module de base double 5 axes UNILOCK à pas de 80 mm

retour

Description de l'article/illustrations du produit

DescriptionMatière :Acier de traitement.Finition :Corps de base oxydé.
Surfaces fonctionnelles trempées et rectifiées.
Nota :Les modules de base 5 axes UNILOCK peuvent être adaptés directement sur les tables de machine à trame perforée ou les tables de machine à rainures en T, ainsi que sur les plaques grillagées à pas de 40/50 mm de taille M12. Adaptés au système de bridage à point zéro UNILOCK avec broches de serrage UNILOCK. Il est également possible de les monter directement sur les systèmes de bridage à point zéro courants en utilisant une broche de serrage d'adaptation appropriée.
Le module de base sans pied est particulièrement adapté aux opérations de serrage à faible encombrement.

Les forces de serrage suivantes sont possibles en associant les broches de serrage UNILOCK aux vis de fixation M10, M12 et M16 :
- Force de serrage (M10) 35 000 N
- Force de serrage (M12) 50 000 N
- Force de serrage (M16) 75 000 N
Force de serrage avec la vis CHC DIN EN ISO 4762 -12.9

Les broches de serrage ne doivent être serrées dans le module de bridage qu'en association avec une unité de remplacement montée.

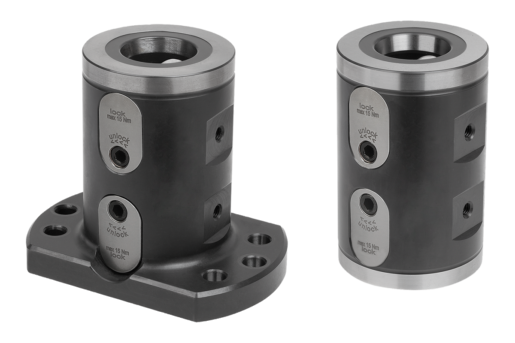

Sur demande :avec sécurité anti-rotationIndication de dessin :
1) avec pied
2) sans pied
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 42201 Module de base double 5 axes UNILOCK à pas de 80 mm 192 kB
 Informations techniques pour système de serrage de module 80 7,8 MB

Module de base double 5 axes UNILOCK à pas de 80 mm, avec pied

plus d'infos

Dessins

Module de base double 5 axes UNILOCK à pas de 80 mm, avec pied

Sélection/filtre d'articles

RéférenceFormeType de formeHSWForce de
retenue
F kN
Couple
de serrage
max Nm
Poids
kg
CAOAcc.PrixCommander
42201-1212550400Asans sécurité anti-rotation125650154,9 1 166,74 €

Module de base double 5 axes UNILOCK à pas de 80 mm, sans pied

plus d'infos

Dessins

Module de base double 5 axes UNILOCK à pas de 80 mm, sans pied

Sélection/filtre d'articles

RéférenceFormeType de formeD

HSWForce de
retenue
F kN
Couple
de serrage
max Nm
Poids
kg
CAOAcc.PrixCommander
42201-12500Asans sécurité anti-rotation80125650154,5 1 092,95 €
