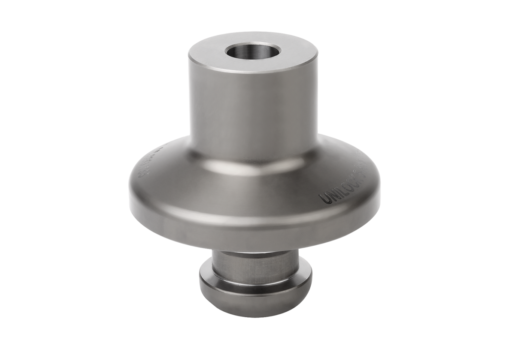

42208Tenon de serrage UNILOCK à pas de 80 mm |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Acier de cémentation.Finition :Trempé et bruni.
Surfaces fonctionnelles rectifiées.Nota :Les broches de serrage UNILOCK sont conçues pour le serrage et le positionnement des pièces à usiner et autres dispositifs.
Les broches de serrage sont vissées à la pièce et sont adaptées aux différents modules de base.
Les forces de serrage suivantes sont possibles en associant les broches de serrage UNILOCK aux vis de fixation M10, M12 et M16 :
- Force de serrage (M10) 35 000 N
- Force de serrage (M12) 50 000 N
- Force de serrage (M16) 75 000 N
Pour d'autres broches de serrage de même taille, voir NLM 42208, 42210 et 42208 avec boulons filetés.
Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | D
| D1 | D2 | D3 | H | T | SW | Statut | CAO | Acc. | Prix | Commander |
|---|
| 42208-140160512 | A | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | |  | | 115,97 € | | | 42208-140180512 | A | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | | 115,97 € | | | 42208-140220516 | A | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | | 93,41 € | | | 42208-140250512 | A | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | | 64,43 € | | | 42208-140250516 | A | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | | 80,54 € | | | 42208-140251016 | A | 25 | M16 | 18,5 | 14,2 | 10 | 12,5 | 17 | fin de série | | | 88,59 € | | | 42208-240160512 | B | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | | 141,47 € | | | 42208-240180512 | B | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | | 141,47 € | | | 42208-240220516 | B | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | | 120,80 € | | | 42208-240250512 | B | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | | 88,59 € | | | 42208-240250516 | B | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | | 101,17 € | | | 42208-240251016 | B | 25 | M16 | 18,5 | 14,2 | 10 | 12,5 | 17 | fin de série | | | 112,75 € | | | 42208-340160512 | C | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | | 99,78 € | | | 42208-340180512 | C | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | | 99,78 € | | | 42208-340220516 | C | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | | 83,78 € | | | 42208-340250512 | C | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | | 61,20 € | | | 42208-340250516 | C | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | | 72,48 € | | | 42208-340251016 | C | 25 | M16 | 18,5 | 14,2 | 10 | 12,5 | 17 | fin de série | | | 80,54 € | |
