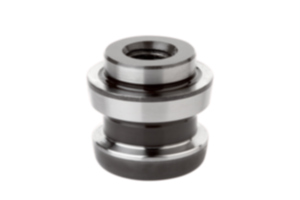

Tenon de serrage UNILOCK à pas de 50 mm

42219

Tenon de serrage UNILOCK à pas de 50 mm

Produits
- Catalogue Outillage
  - Système de bridage 5 axes
    - UNILOCK pas de 50 mm
      - Tenon de serrage UNILOCK à pas de 50 mm

Description de l'article/illustrations du produit

DescriptionMatière :Acier de cémentation.Finition :Corps de base oxydé.
Surfaces fonctionnelles trempées et rectifiées.Nota :Les tenons de serrage UNILOCK sont conçus pour le serrage et le positionnement des pièces à usiner et autres dispositifs.

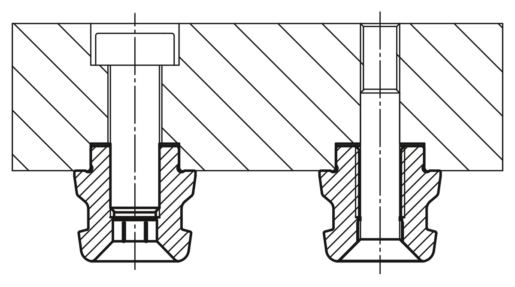

Les tenons de serrage sont vissés sous la pièce et s'adaptent aux différents modules de base.

Les forces de serrage suivantes sont possibles en associant les broches de serrage UNILOCK aux vis de fixation M8 et M10 :
- Force de serrage (M8) 15 000 N
- Force de serrage (M10) 25 000 N
Force de serrage avec la vis CHC DIN EN ISO 4762 -12.9.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 42219 Tenon de serrage UNILOCK à pas de 50 mm

Informations techniques pour système de serrage de module 50

Dessins

Tenon de serrage UNILOCK à pas de 50 mm

Sélection/filtre d'articles

Référence	Forme	D1	D	D2	D3	H	T	SW	CAO	Acc.	Prix	Commander
42219-125180510	A	M10	18	16,5	9	5	5	8			49,56 €
42219-225180510	B	M10	18	16,5	9	5	5	8			62,77 €
42219-325180510	C	M10	18	16,5	9	5	5	8			46,26 €
