Vérin support
 02334

Vérin support

 retour

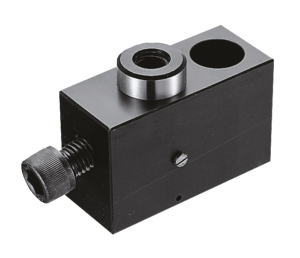

Description de l'article/illustrations du produit
DescriptionMatière :Acier de traitement.Finition :Corps de base : bruni.

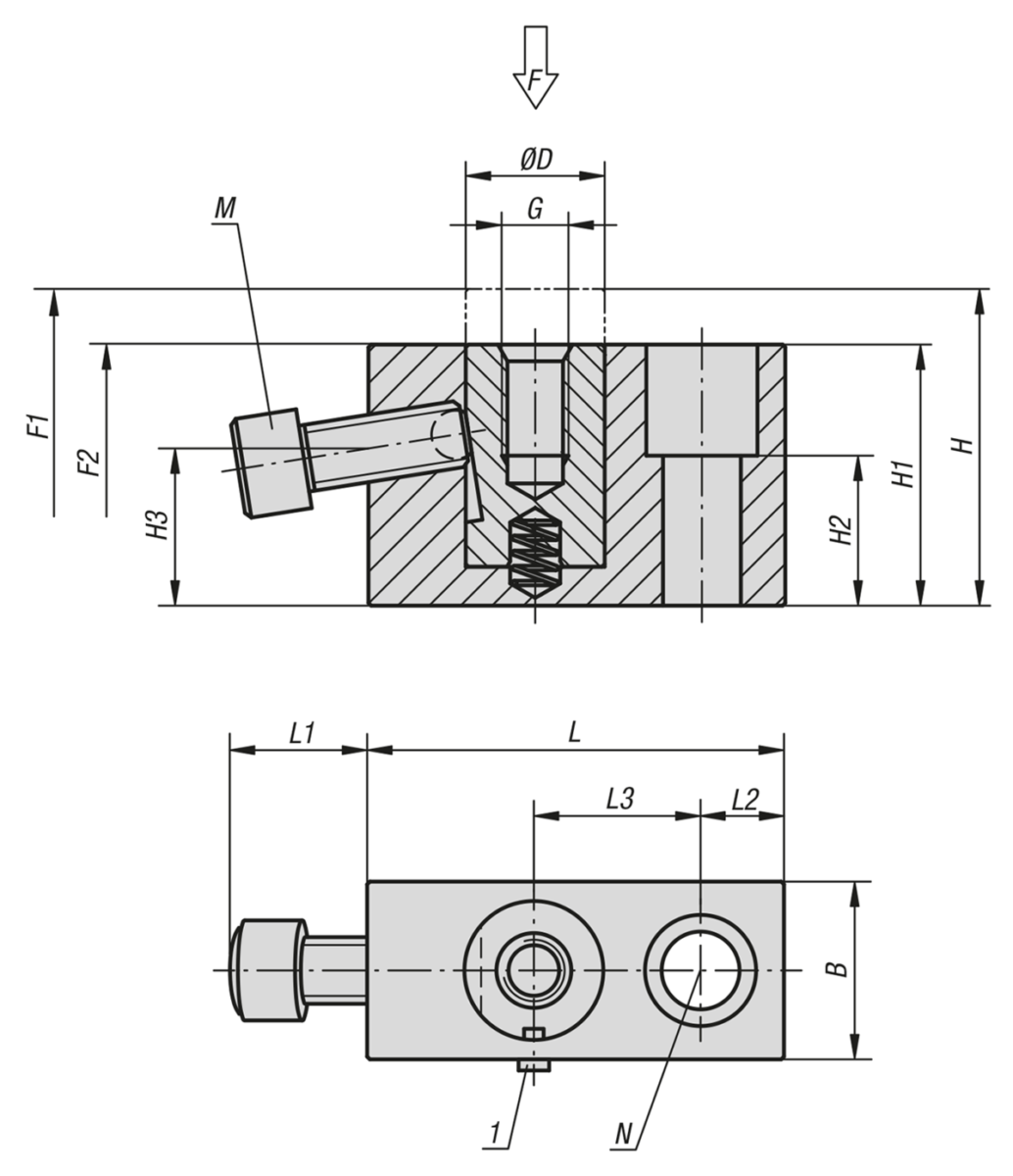

Doigt : traité et bruni.Indication de dessin :
M = Vis à bille orientable
N = Trou lamé pour vis CHC à six pans creux DIN 912

1) Vis anti-rotation
2) Vis support
3) Ecrou
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
Fiche technique 02334 Vérin support 250 kB

Dessins

Vérin support

Sélection/filtre d'articles
Référence

BDGHH1H2H3LL1L2L3MNF
N		Couple de serrage
des vis de fixation
Nm		Force du
ressort initiale
F1 env. N		Force du
ressort finale
F2 env. N		CAOAcc.PrixCommander
02334-060291912M6x1035291517,63813815M6x16M640007,506 83,47 €
02334-080372216M8x1547372021,150161020M8x20M860001407 89,04 €
02334-120473225M12x2057472728,375251530M12x30M12900022111 134,27 €
