Description de l'article/illustrations du produit

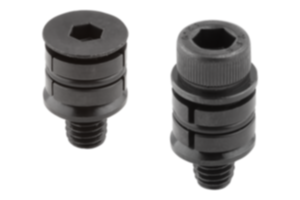

DescriptionMatière :Acier de traitement.Finition :trempé (33-39 HRC) et bruni.Nota :La bride de centrage permet de centrer et de serrer une pièce dans l'alésage.
Les surfaces de serrage permettent d'atteindre des efforts de serrage élevés.
En fonction des besoins, la bride de centrage peut être commandée avec vis CHC ou vis fraisée.
Bride de centrage avec action de plaquage vers le bas.
Indication de dessin :
Forme A : avec vis fraisée
Forme B : avec vis CHC

La cote H se réfère à la hauteur ≥D.
1) joint torique
La cote L se réfère à la longueur ≤D
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 03164 Bride de centrage 305 kB

Dessins (aperçu complet)

Bride de centrage
Bride de centrage

Bride de centrage avec vis fraisée, forme A

plus d'infos

Dessins

Bride de centrage avec vis fraisée, forme A

Sélection/filtre d'articles

RéférenceFormeD

D
min.
D
max.
HH1LSWForce de
serrage
kN
Couple
de serrage
Nm
CAOAcc.PrixCommander
03164-10804AM4810,35,50,97,32,50,92,1 19,22 €
03164-11005AM51012,36,41,19,131,54,3 19,22 €
03164-11206AM61216,38,61,311,242,17,3 22,43 €
03164-11608AM8162211,51,616,25418 24,55 €

Bride de centrage avec vis CHC, forme B

plus d'infos

Dessins

Bride de centrage avec vis CHC, forme B

Sélection/filtre d'articles

RéférenceFormeD

D
min.
D
max.
HH1LSWForce de
serrage
kN
Couple
de serrage
Nm
CAOAcc.PrixCommander
03164-20804BM4810,35,55,17,131,52,7 22,43 €
03164-21005BM51012,36,46,2942,55,4 22,43 €
03164-21206BM61216,38,67,910,6559,1 26,70 €
03164-21608BM8162211,510,415,46925 29,91 €
