03166Étau de bridage de formes |
retour |
|

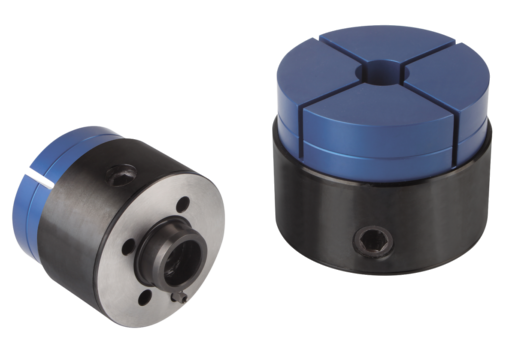

Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Corps et anneau de serrage en acier de traitement 1.0503.
Cimblot en acier de traitement 1.7220.
Pince de serrage en aluminium 3.4365.
Finition :Corps, cimblot et anneau de serrage brunis.
Pince de serrage anodisée bleue.
Nota :Ne pas actionner la vis de serrage sans anneau de serrage ou sans pièce mise en place.
La vis de serrage latérale permet de serrer la pièce sur son contour.
La pince de serrage peut être ajustée aux différents contours des pièces.
Élément de bridage idéal pour l'usinage de pièces sur des centres d'usinage, des centres de fraisage, des machines 5 axes, etc.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
Référence
| B | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | E | E1 | H | H1 | H2 | H3 | H4 | H5 | T | T1 | T2 | T3 | S | Force
de serrage
N | Couple de
serrage
max. Nm | Référence
Pince de
serrage | CAO | Acc. | Prix | Commander |
|---|
| 03166-065057 | 8 | 65 | 70 | 28 | 19 | 6 | 42 | M8x15 | 18 | M4 | M6 | 15 | 26 | 59,5 | 12 | 39 | 34,5 | 47 | 25 | 10 | 5 | 6 | 13 | 4 | 4000 | 60 | 03166-065025 |  | | 450,69 € | | | 03166-090072 | 10 | 90 | 95 | 42 | 23 | 8 | 60 | M10x20 | 22 | M5 | M8 | 17 | 36 | 72,5 | 14 | 46 | 38,5 | 57 | 28 | 15 | 7 | 8 | 15 | 6 | 6000 | 100 | 03166-090034 | | | 572,54 € | |
