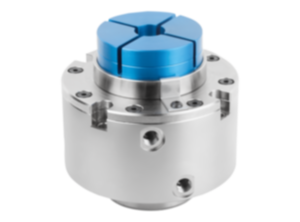

Mandrin de serrage de formes pneumatique

retour

Produits
- Catalogue Outillage
  - Système de bridage One Touch
    - Éléments de bridage et d'ajustement
      - Mandrin de serrage de formes pneumatique

Description de l'article/illustrations du produit

DescriptionMatière :Corps en acier de traitement.
Pince de serrage en aluminium haute résistance.
Corps nickelé, pince de serrage anodisée bleu.Nota :Le mandrin de serrage de formes pneumatique se compose d'un corps et d'une pince de serrage.
Le corps peut être vissé sur les outillages en fonction des cotes de montage.

Procédure de serrage :
Ouverture de la pince de serrage par injection d'air comprimé dans le raccord « ouvrir ».
Fermeture de la pince de serrage (procédure de serrage) par injection d'air comprimé dans le raccord « fermer ».
Les raccords pneumatiques peuvent être vissés soit par le bas, soit sur le côté. En cas d'alimentation en air par le bas, les raccords pneumatiques latéraux doivent être fermés.

Usinage de la pince de serrage pour bridage extérieur:
La forme de la pièce à serrer est usinée dans la pince de serrage. Des formes diverses et des contours asymétriques sont possibles.
Un simple remplacement de la pince de serrage permet de serrer différentes pièces de manière sûre et rapide.
La pince de serrage peut être fraisée jusqu'à la hauteur H2. Il est ainsi possible d'usiner plusieurs contours de pièces dans la pince de serrage.

Répétabilité de la pièce : +/-0,03
Répétabilité après changement de la pince de serrage : +/- 0,02
La course de serrage de la pince de serrage est de 0,15 mm.
Pour éviter toute détérioration de la pince de serrage, celle-ci ne doit pas être actionnée sans pièce ou bague de serrage.
La plage de pression d'air doit être comprise entre 0,45 et 0,55 MPa.
Les forces de serrage sont donnés pour une pression de 0,5 MPa. Accessoires :Bague de serrage pour l'usinage du contour.
Joint torique.
Goupille de positionnement.
Vis de serrage pour pince de serrage.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 03178-10 Mandrin de serrage de formes pneumatique

388 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	D3	D4	D5	D6	H	H1	H2	H3	H4	H5	L	L1	Pression de service en MPa	Force de serrage N	Référence Pince de serrage	CAO	Acc.	Prix	Commander
03178-10-1065090	A	65	110	19	98	M8	M4	18	90	80	10	72	65	4	49	45	0,5	4000	03166-065025			802,26 €
03178-10-1090100	B	90	130	23	118	M10	M5	22	100	85	15	74	66	6	59	55	0,5	6000	03166-090034			1 034,53 €
