Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

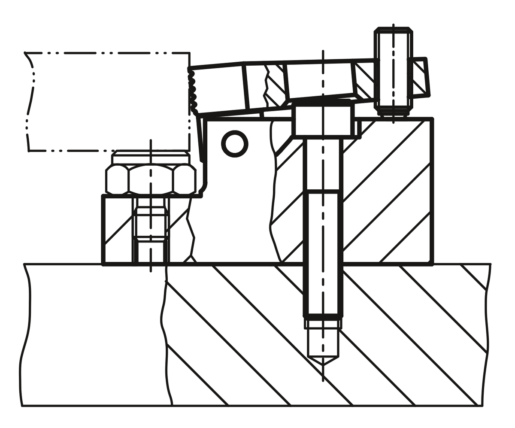

DescriptionMatière :Acier.Finition :Cémenté et bruni. Nota :En resserrant la vis à bille orientable, le mors de serrage bascule vers l'avant. Ainsi, sous l'effet de plaquage, la pièce est simultanément serrée contre la butée fixe et la surface d'appui. Crampon plaqueur avec surface d'appui rectifiée et trou taraudé pour élément d'appui.Indication de dessin :
Forme A : avec mors plat
Forme B : avec mors en vé
Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 04461 Crampon plaqueur avec appui 209 kB

Dessins (aperçu complet)

Crampon plaqueur avec appui

Crampon plaqueur avec appui, forme A, avec mors plat

plus d'infos

Dessins

Crampon plaqueur avec appui, forme A, avec mors plat

Sélection/filtre d'articles

RéférenceFormeLargeur
de la
rainure
BB1D

D1D2HH1H2H3LL1L2L3S1
(course
de serrage)
Force de
serrage
N
Couple
de serrage
max Nm
CAOAcc.PrixCommander
04461-110A103212,1M88,4M844402815522872.538370003 194,65 €
04461-114A144816M1213M12534527157240100554150009 242,83 €
04461-118A186818,8M1617M167260382086411266372150020 300,31 €

Crampon plaqueur avec appui, forme B, avec mors prismatique

plus d'infos

Dessins

Crampon plaqueur avec appui, forme B, avec mors prismatique

Sélection/filtre d'articles

RéférenceFormeLargeur
de la
rainure
BB1D

D1D2HH1H2H3LL1L2L3S1
(course
de serrage)
Force de
serrage
N
Couple
de serrage
max Nm
CAOAcc.PrixCommander
04461-210B103212,1M88,4M844402815522872.538370003 198,75 €
04461-214B144816M1213M12534527157240100554150009 246,57 €
04461-218B186818,8M1617M167260382086411266372150020 305,74 €
