Crampon plaqueur pour rainure en T
 04462

Crampon plaqueur pour rainure en T

 retour

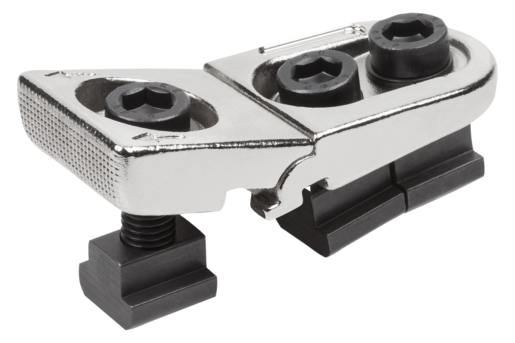

Description de l'article/illustrations du produit
DescriptionMatière :Élément de bridage (à l'avant) en Inox 1.7225.
Élément de maintien (à l'arrière) en Inox 1.0503.
Vis CHC et tasseaux en acier de classe de résistance 8.8.Finition :Pièces en Inox trempées et nickelées.

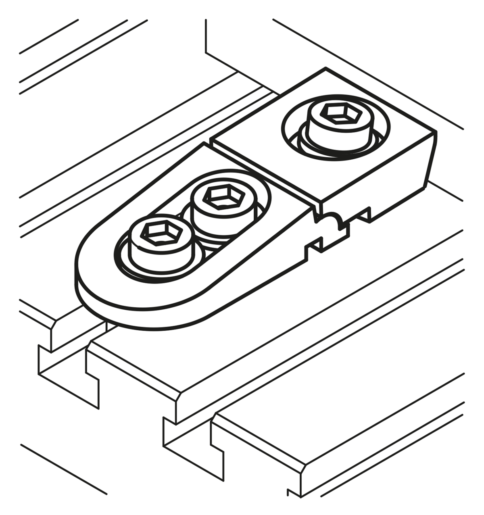

Acier bruni.Nota :Les crampons plaqueurs pour rainures en T garantissent un bridage sûr pour des pièces à usiner de très faible hauteur. La force de plaquage permet d’immobiliser la pièce sur la table de machine. Utilisation :1. Glisser le crampon plaqueur dans la rainure en T de la table de machine jusqu'à la pièce.
2. Serrer les vis de fixation (élément de maintien) au couple indiqué.
3. Resserrer la vis de serrage (élément de bridage) pour serrer la pièce.Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
Fiche technique 04462 Crampon plaqueur pour rainure en T 318 kB

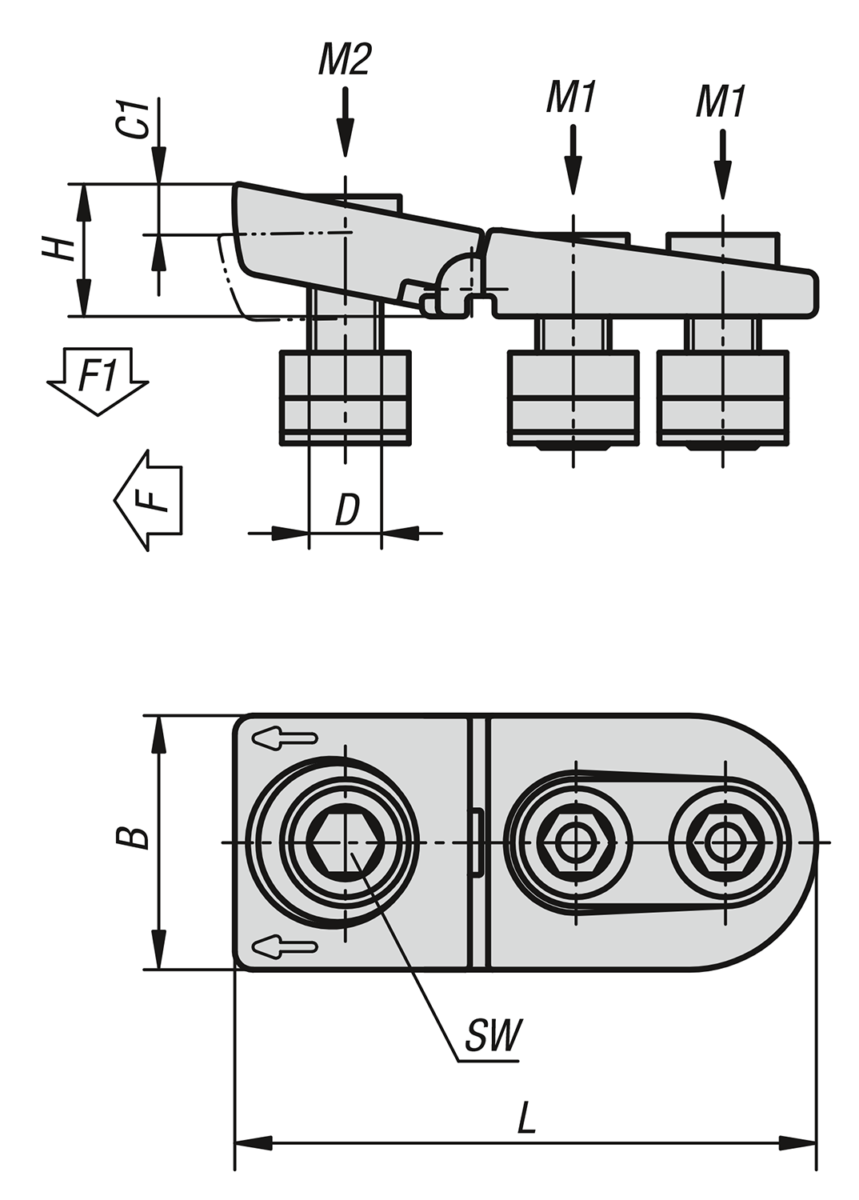

Dessins

Crampon plaqueur pour rainure en T

Sélection/filtre d'articles
RéférenceLargeur
de la
rainure		BC1D

HLSWF
kN		F1
kN		Couple de serrage
M1
Nm		Couple de serrage
M2
Nm		CAOAcc.PrixCommander
04462-121414448M122511210157,56552 78,23 €
04462-1618185610M1630132142512,5150120 113,76 €
04462-2022226211M2035155173618300240 158,11 €
