Crampons pour rainures en T
 04469

Crampons pour rainures en T

 retour

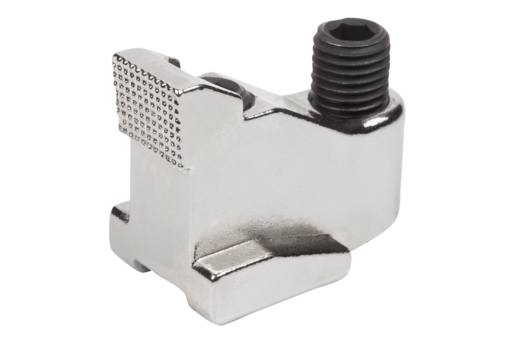

Description de l'article/illustrations du produit
DescriptionMatière :Corps en Inox 1.7225.
Vis en acier de classe de résistance 8.8.Finition :Corps de base trempé et nickelé.

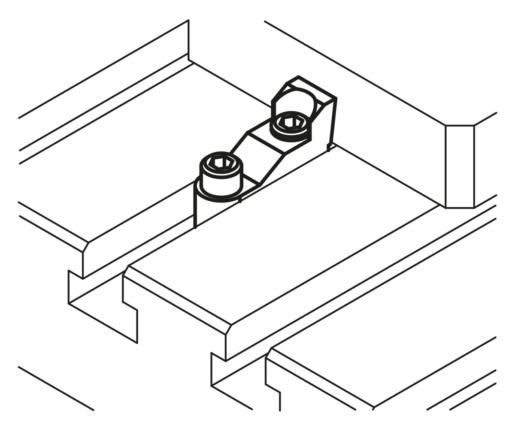

Vis brunie.Nota :Les crampons pour rainures en T permettent de serrer des pièces de très faible hauteur. La force de plaquage permet d’immobiliser la pièce sur la table de machine.Utilisation :1. Glisser le crampon dans la rainure en T de la table de machine jusqu'à la pièce.
2. Serrer la vis de fixation du crampon au couple indiqué.
3. Resserrer la vis de serrage du crampon pour serrer la pièce.
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
Fiche technique 04469 Crampons pour rainures en T 307 kB

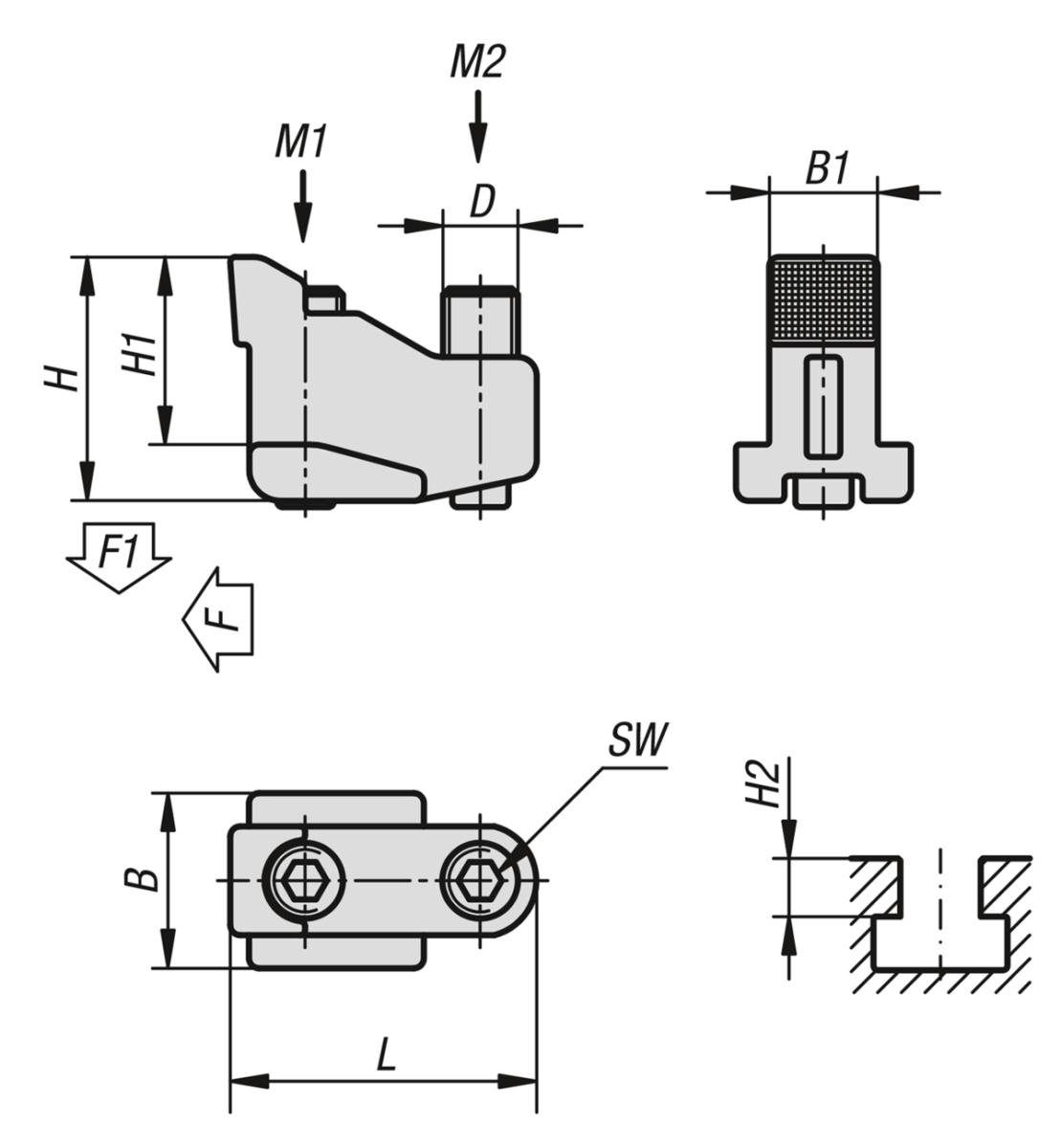

Dessins

Crampons pour rainures en T

Sélection/filtre d'articles
RéférenceLargeur
de la
rainure		BD

HH1H2LSWB1F
kN		F1
kN		Couple de serrage
M1
Nm		Couple de serrage
M2
Nm		CAOAcc.PrixCommander
04469-10141422M10312414-1940513,673,5189 53,45 €
04469-12181828M12393018-2449617,41053215 63,66 €
04469-16222235M16503722-3063821,51687535 96,47 €
