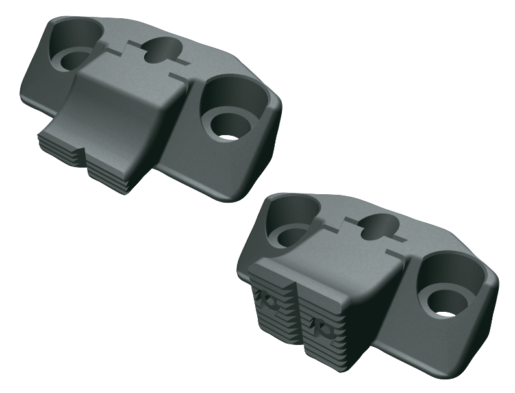

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Acier de traitement.Finition :Corps de base traité et bruni.
Mors de serrage bruni, traité sur la tranche.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 04482 Mini crampon haut

138 kB

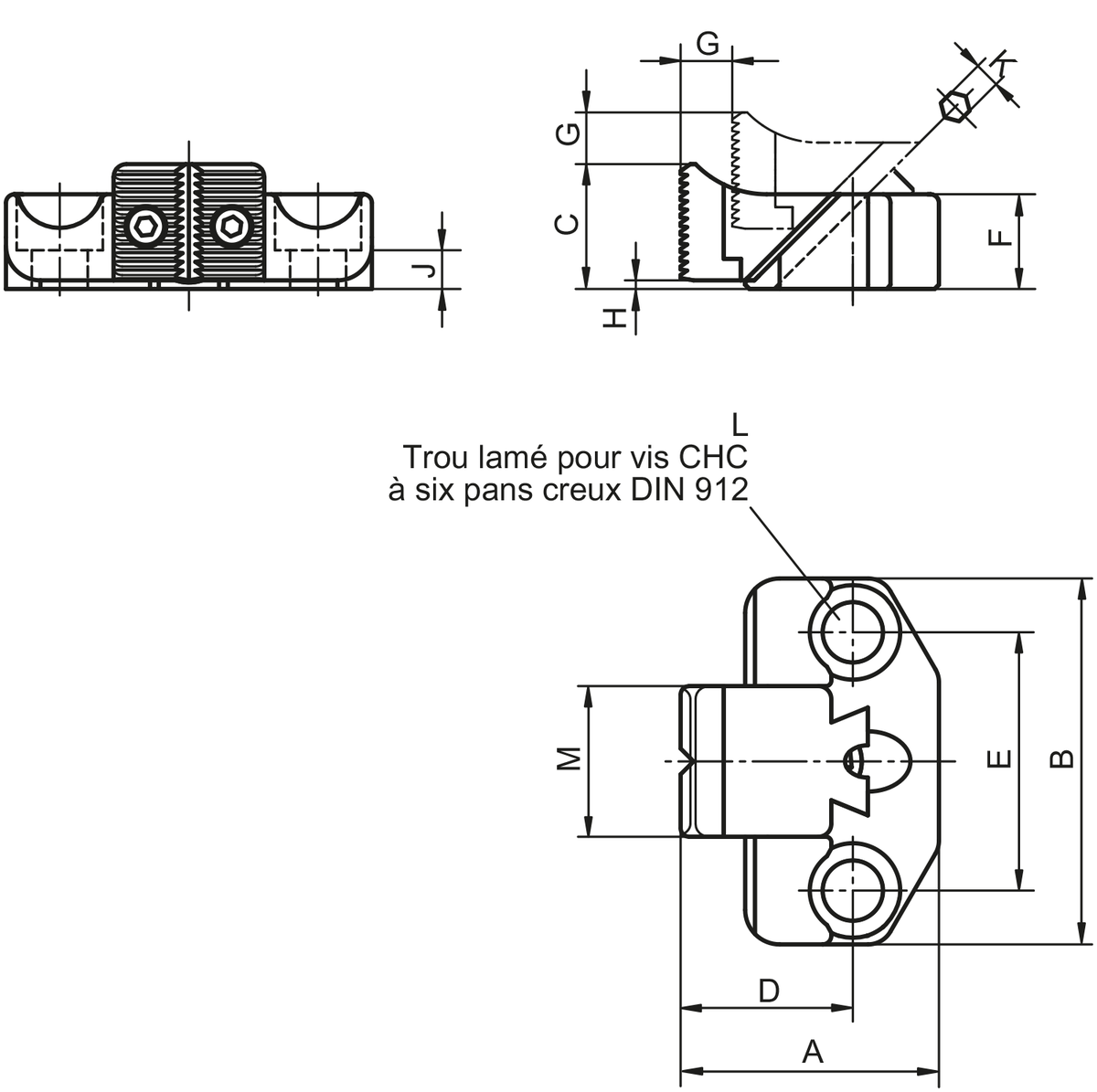

Dessins (aperçu complet)

Mini crampon haut, forme A

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	B	B1	B2	G	H1	H	H2	H3	J	L1	L	SW	Force de serrage N	Couple de serrage Nm	Prix
04482-0808	65	45	25	M8	16	7,5	7	1,5	7	25	39,5	4	4000	8	110,03 €
04482-1210	85	60	35	M12	22	10	9	2	12	40	60	6	9000	26	146,71 €
04482-1614	100	70	40	M16	30	14	13	2	14	50	77	8	17000	60	207,93 €

Mini crampon haut, forme B

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	B	B1	B2	G	H1	H	H2	H3	J	L1	L	SW	Force de serrage N	Couple de serrage Nm	Prix
04482-0820	65	45	25	M8	16	19,5	7	1,5	7	25	39,5	4	4000	8	122,44 €
04482-1229	85	60	35	M12	22	29	9	2	12	40	60	6	9000	26	159,36 €
04482-1638	100	70	40	M16	30	38	13	2	14	50	77	8	17000	60	245,37 €
