Description de l'article/illustrations du produit

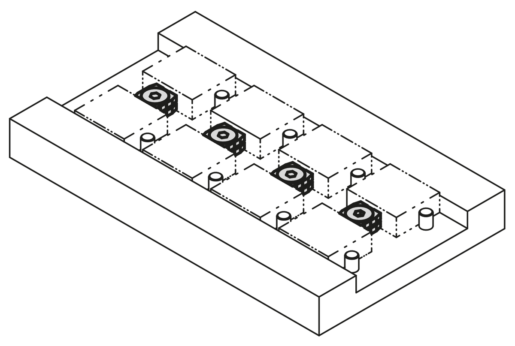

DescriptionMatière :Acier de traitement.Finition :Mors de serrage trempé (33-39 HRC) et bruni.Nota :De par leur principe de fonctionnement, les mors de serrage sont particulièrement adaptés aux bridages multiples.
Les surfaces de serrage permettent d'atteindre des efforts de serrage élevés.

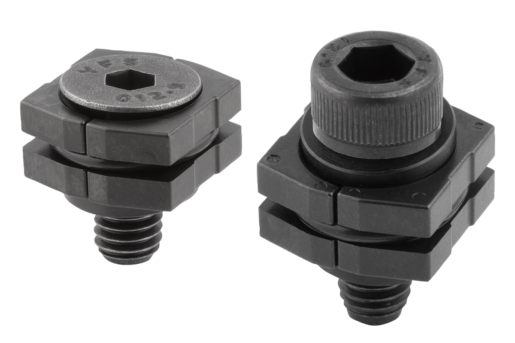

En fonction des besoins, le mors de serrage peut être commandé avec vis CHC ou avec vis fraisée.
Mors de serrage avec action de plaquage vers le bas.
Indication de dessin :
La cote L se réfère à la cote ≤A.
La cote H se réfère à la cote ≥A.

1) Joint torique
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 04567 Mors de serrage 224 kB

Dessins (aperçu complet)

Mors de serrage

Mors de serrage avec vis fraisée, forme A

plus d'infos

Dessins

Mors de serrage avec vis fraisée, forme A

Sélection/filtre d'articles

RéférenceFormeA
min.
A
max.
BDHLSWForce de
serrage
kN
Couple
de serrage
Nm
CAOAcc.PrixCommander
04567-11205A121412M57,59,5324,318,15 €
04567-11506A151714,8M68,79,343,57,320,30 €
04567-11808A18,521,518,4M811,811,3551826,70 €

Mors de serrage avec vis CHC, forme B

plus d'infos

Dessins

Mors de serrage avec vis CHC, forme B

Sélection/filtre d'articles

RéférenceFormeA
min.
A
max.
BDHLSWForce de
serrage
kN
Couple
de serrage
Nm
CAOAcc.PrixCommander
04567-21205B121412M513,49,6435,421,37 €
04567-21506B151714,8M615,810,254,59,124,55 €
04567-21808B18,521,518,4M821,214,9692230,99 €
