04578

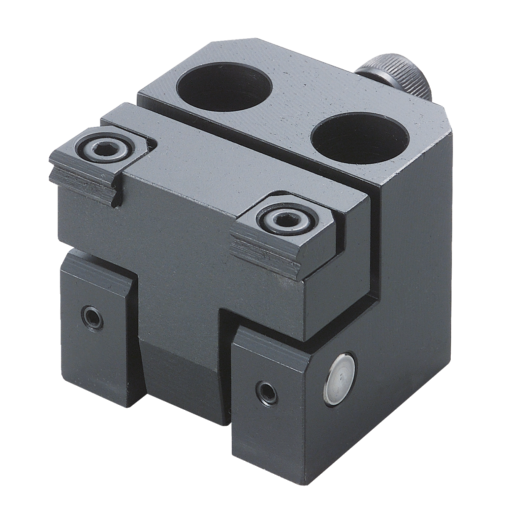

Crampon plaqueur double

retour

Produits
- Catalogue Outillage
  - Système de bridage One Touch
    - Éléments de bridage et d'ajustement
      - Crampon plaqueur double

Description de l'article/illustrations du produit

DescriptionMatière :Corps de base et bras en acier de traitement.
Mors de serrage en acier à outils.Finition :Corps de base bruni.
Bras et mors de serrage traités et brunis.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 04578 Crampon plaqueur double

284 kB

Dessins

Sélection/filtre d'articles

Référence	A	B	C	D	E	F	G	H	J	K	L	M	N	F=Force de serrage N	Couple de serrage Nm	Prix
04578-080400	45	45	40	30	25	5,3	12	31	M8	32	62,5	M8x35	M4x4	15000	25	293,67 €
04578-100500	55	55	50	40	30	7,1	16	39	M10	40	74	M10x40	M4x4	27000	50	332,09 €
04578-120600	65	65	60	45	35	8	20	47	M12	48	91	M12x50	M5x5	38000	90	397,97 €
