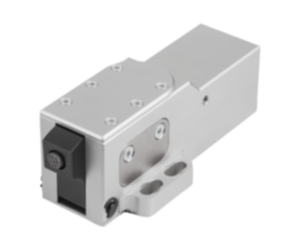

04623Crampon plaqueur pneumatique |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Corps en aluminium.
Bras de serrage en acier.Finition :Corps anodisé.
Bras de serrage bruni.Nota :Le crampon plaqueur pneumatique convient pour le serrage de pièces qui doivent être usinées par le haut. Grâce au serrage latéral, la surface d'usinage supérieure est totalement dégagée. Les crampons plaqueurs sont actionnés par air comprimé. L'angle de pivotement important du bras de serrage permet une insertion et un retrait faciles de la pièce. Ceci assure un accès optimal à la pièce. Le corps en forme de bloc offre des possibilités de montage diverses, de sorte que le crampon plaqueur peut-être monté de manière optimale auprès de la pièce à serrer. Les crampons plaqueurs sont disponibles avec mors de serrage lisse ou strié. Il devient ainsi possible de serrer des pièces brutes ou des pièces pré-usinées.
Les crampons plaqueurs pneumatiques peuvent également être fixés à différents emplacements de la pièce et actionnés suivant un ordre prédéfini. La commande s'effectue manuellement ou à l'aide d'une machine. Les crampons plaqueurs pneumatiques sont actionnés à l'aide d'air comprimé. Ceci permet de soulager l'utilisateur, surtout en cas d'opérations de serrage répétitives.
La force de serrage s'élève à 0,5 MPa.Indication de dessin :Forme A : lisse
Forme B : finition striée TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Taille | Forme | B | B1 | B2 | B3 | D
| D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | Statut | CAO | Acc. | Prix | Commander |
|---|
| 04623-1090 | 1 | A | 44 | 25 | 12 | 35 | 4,5 | 6 | 12,2 | M4 | 2-4 | 36 | 25,5 | 28 | 8 | 1,9 | fin de série |  | | 259,85 € | | | 04623-2090 | 1 | B | 44 | 25 | 12 | 35 | 4,5 | 6 | 12,2 | M4 | 2-4 | 36 | 25,5 | 28 | 8 | 1,9 | fin de série | | | 259,85 € | | | 04623-1135 | 2 | A | 65 | 40 | 18 | 53 | 6,5 | 8,5 | 18 | M6 | 2-6 | 54 | 39,5 | 33 | 12 | 2,4 | fin de série | | | 368,13 € | | | 04623-2135 | 2 | B | 65 | 40 | 18 | 53 | 6,5 | 8,5 | 18 | M6 | 2-6 | 54 | 39,5 | 33 | 12 | 2,4 | fin de série | | | 368,13 € | |
| Référence | L
| L1 | L2 | L3 | L4 | L6 | L7 | L8 | L9 | S1
(course
de serrage) | F
N | Pression de
service en
MPa | Statut | CAO | Acc. | Prix | Commander |
|---|
| 04623-1090 | 90 | 20 | 12 | 5 | 6 | 53 | 27 | 5 | 21 | 2 | 160 | 0,3 - 1,0 | fin de série | | | 259,85 € | | | 04623-2090 | 90 | 20 | 12 | 5 | 6 | 53 | 27 | 5 | 21 | 2 | 160 | 0,3 - 1,0 | fin de série | | | 259,85 € | | | 04623-1135 | 135 | 30 | 20 | 8 | 12 | 84 | 38 | 10,5 | 34 | 3 | 390 | 0,3 - 1,0 | fin de série | | | 368,13 € | | | 04623-2135 | 135 | 30 | 20 | 8 | 12 | 84 | 38 | 10,5 | 34 | 3 | 390 | 0,3 - 1,0 | fin de série | | | 368,13 € | |
