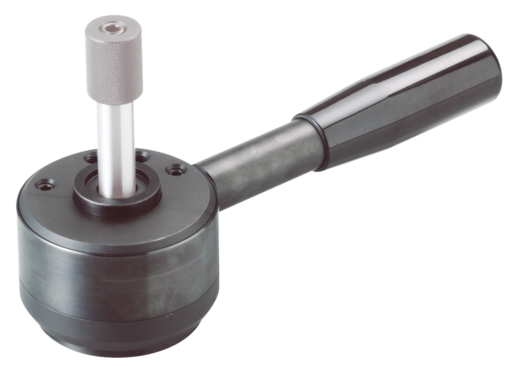

Vérin à tirer avec levier modèle lourd
 04400

Vérin à tirer avec levier modèle lourd

 retour

Description de l'article/illustrations du produit
DescriptionMatière :Boîtier, bague de serrage et broche acier de traitement.
Poignée plastique thermodurcissable PF 31Finition :Corps et bague de serrage trempés et brunis.
Broche brunie.
Poignée, noir.Nota :Les tolérances recommandées pour l'épaisseur des pièces à usiner doivent être respectées. Pour serrer la pièce en toute sécurité, la poignée doit se situer entre la position de serrage recommandée et le point d'arrivée.

* Épaisseur max. de pièce à usiner : voir broche de serrage 04400 (cote C).
** Force manuelle admissible pour la poignée.Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
Fiche technique 04400 Vérin à tirer avec levier modèle lourd 166 kB
NLM_Diagrammes_d_effort 138 kB
NLM_Renseignements_techniques_pour_verins_a_tirer 160 kB

Dessins

Vérin à tirer avec levier modèle lourd

Sélection/filtre d'articles
Référence

ABCD

EFGHJKLForce
de serrage
N		Tolérance recommandée
pour l'épaisseur
des pièces à usiner		Force
manuelle
FH (N)		Force de
retenue
N		CAOAcc.PrixCommander
04400-5065015065281236M8x1426210401606000±0,5*600**8000 448,15 €
04400-6380016380341645M10x18282,512501808000±0,8*600**14000 509,98 €
