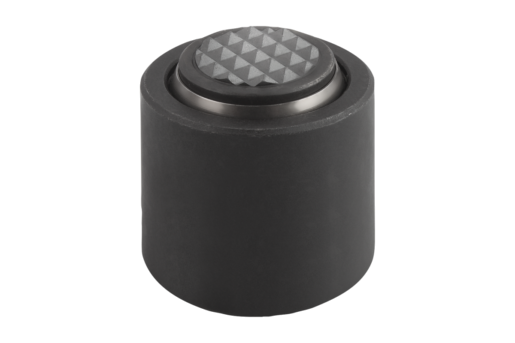

Supports à bille oscillante, avec joint torique et inserts interchangeables, forme M, insert à picots avec plat, strié en carbure
02003_M

Supports à bille oscillante, avec joint torique et inserts...

retour

Description de l'article/illustrations du produit

DescriptionMatière :Corps en acier de traitement.
Bille en acier inoxydable résistant aux attaques acides.
Insert :
Forme M, acier à outils avec picots en carbure.
Finition :Corps traité et bruni.

Bille trempée, naturel.
Insert :
Forme M bruni.
Nota :Les supports à bille oscillante servent de butées et d’appuis. Ils peuvent
également s’intégrer dans des éléments de serrage ou d’appui
standard. Pour déloger la bille du support, il suffit de presser légèrement
sur la vis cylindrique.

Bille : protection anti-retournement intégrée.
Avantages :Solution économique grâce à l’interchangeabilité des inserts.
Le joint torique intégré maintient la bille et protège le support contre les impuretés et les corps étrangers.
Cela permet de garantir un fonctionnement optimal.
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
 Fiche technique 02003_M Supports à bille oscillante, avec joint torique et inserts interchangeables, forme M, insert à picots avec plat, strié en carbure 211 kB

Dessins

Supports à bille oscillante, avec joint torique et inserts interchangeables, forme M, insert à picots avec plat, strié en carbure

Sélection/filtre d'articles

RéférenceFormeD1D2D3D4HH1H2TØ billeCharge
max. en kN (contraintes
statiques uniquement)
Référence
Insert à picots
CAOAcc.PrixCommander
02003-936X036M36M12251936410112813607113-25107  147,84 €
02003-917X022M17M6107,9224107132807113-10107  88,36 €
02003-924X028M24M101612,7284108205807113-16107  106,00 €
02003-930X030M30M122015,9304109239507113-20107  118,56 €
02003-919X024M19M8129,5244108153907113-12107  95,63 €
