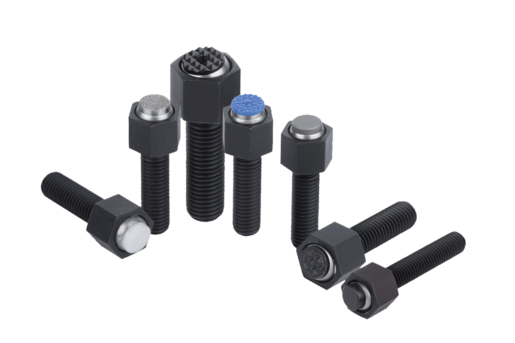

02007Support réglable à bille oscillante avec joint torique intégré... |
retour |
|
|
DescriptionMatière :Corps : acier de traitement.
Bille en acier inoxydable résistant aux attaques acides.
Insert :
Forme, F, M C : acier à outils.
Forme K : POM.
Forme E : inox.
Forme O : inox avec surface diamantée.
Forme P : inox surface polyuréthane.Finition :Corps traité et bruni.
Bille trempée, couleur naturelle.
Insert :
Forme C, F trempé et bruni.
Forme M : avec picots en carbure, bruni.
Forme K : blanc.
Forme E : trempé, naturel.
Forme O : acier inoxydable avec surface diamantée comparable à un grain abrasif 100.
Forme P : surface polyuréthane, dureté 60°Shore.Nota :Les supports à bille oscillante servent de butées et d’appuis. Ils peuvent également s’intégrer dans des éléments de serrage ou d’appui standard. Pour déloger la bille du support, il suffit de presser légèrement sur la vis cylindrique.
Bille : protection anti-retournement intégrée.Avantages :Solution économique grâce à l’interchangeabilité des inserts.
Le joint torique intégré maintient la bille et protège le support contre les impuretés et les corps étrangers.
Cela permet de garantir un fonctionnement optimal.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Supports à bille oscillante réglables, avec joint torique et inserts interchangeables, forme C, insert acier avec plat, lisse |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | B | D2 | D3 | H | H1 | H2 | E | SW | SW1 | Ø bille | Charge
max. en kN (contraintes
statiques uniquement) | Référence
Insert en acier | CAO | Acc. | Prix | Commander |
|---|
| 02007-110X015 | C | 15 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10108 |  |  | 86,45 € | | | 02007-110X030 | C | 30 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10108 | | | 87,87 € | | | 02007-110X050 | C | 50 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10108 | | | 89,08 € | | | 02007-112X020 | C | 20 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12108 | | | 94,56 € | | | 02007-112X040 | C | 40 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12108 | | | 95,15 € | | | 02007-112X060 | C | 60 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12108 | | | 95,59 € | | | 02007-116X025 | C | 25 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16108 | | | 102,27 € | | | 02007-116X050 | C | 50 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16108 | | | 102,27 € | | | 02007-116X080 | C | 80 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16108 | | | 104,49 € | | | 02007-120X030 | C | 30 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20108 | | | 113,32 € | | | 02007-120X060 | C | 60 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20108 | | | 114,76 € | | | 02007-120X100 | C | 100 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20108 | | | 119,19 € | | | 02007-124X040 | C | 40 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25108 | | | 137,06 € | | | 02007-124X100 | C | 100 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25108 | | | 144,56 € | |
|
Supports à bille oscillante réglables, avec joint torique et inserts interchangeables, forme E, insert en inox avec plat, lisse |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | B | D2 | D3 | H | H1 | H2 | E | SW | SW1 | Ø bille | Charge
max. en kN (contraintes
statiques uniquement) | Référence
pour
insert en inox | CAO | Acc. | Prix | Commander |
|---|
| 02007-210X015 | E | 15 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10102 | | | 86,71 € | | | 02007-210X030 | E | 30 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10102 | | | 87,76 € | | | 02007-210X050 | E | 50 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10102 | | | 88,82 € | | | 02007-212X020 | E | 20 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12102 | | | 94,77 € | | | 02007-212X040 | E | 40 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12102 | | | 95,86 € | | | 02007-212X060 | E | 60 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12102 | | | 96,42 € | | | 02007-216X025 | E | 25 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16102 | | | 102,21 € | | | 02007-216X050 | E | 50 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16102 | | | 103,23 € | | | 02007-216X080 | E | 80 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16102 | | | 104,85 € | | | 02007-220X030 | E | 30 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20102 | | | 114,20 € | | | 02007-220X060 | E | 60 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20102 | | | 115,80 € | | | 02007-220X100 | E | 100 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20102 | | | 120,63 € | | | 02007-224X040 | E | 40 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25102 | | | 141,16 € | | | 02007-224X100 | E | 100 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25102 | | | 148,25 € | |
|
Supports à bille oscillante réglables, avec joint torique et inserts interchangeables, forme F, insert à picots avec plat, strié |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | B | D2 | D3 | H | H1 | H2 | E | SW | SW1 | Ø bille | Charge
max. en kN (contraintes
statiques uniquement) | Référence
Insert à picots | CAO | Acc. | Prix | Commander |
|---|
| 02007-310X015 | F | 15 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-1010 | | | 97,17 € | | | 02007-310X030 | F | 30 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-1010 | | | 98,59 € | | | 02007-310X050 | F | 50 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-1010 | | | 99,78 € | | | 02007-312X020 | F | 20 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-1210 | | | 105,18 € | | | 02007-312X040 | F | 40 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-1210 | | | 105,78 € | | | 02007-312X060 | F | 60 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-1210 | | | 106,15 € | | | 02007-316X025 | F | 25 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-1610 | | | 117,95 € | | | 02007-316X050 | F | 50 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-1610 | | | 117,95 € | | | 02007-316X080 | F | 80 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-1610 | | | 120,15 € | | | 02007-320X030 | F | 30 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-2010 | | | 130,87 € | | | 02007-320X060 | F | 60 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-2010 | | | 132,28 € | | | 02007-320X100 | F | 100 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-2010 | | | 136,77 € | | | 02007-324X040 | F | 40 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-2510 | | | 159,85 € | | | 02007-324X100 | F | 100 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-2510 | | | 167,36 € | |
|
Supports à bille oscillante réglables, avec joint torique et inserts interchangeables, forme K, insert en POM avec plat, lisse |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | B | D2 | D3 | H | H1 | H2 | E | SW | SW1 | Ø bille | Charge
max. en kN (contraintes
statiques uniquement) | Référence
Insert en POM | CAO | Acc. | Prix | Commander |
|---|
| 02007-710X015 | K | 15 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 4 | 07113-10109 | | | 83,27 € | | | 02007-710X030 | K | 30 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 4 | 07113-10109 | | | 84,62 € | | | 02007-710X050 | K | 50 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 4 | 07113-10109 | | | 85,81 € | | | 02007-712X020 | K | 20 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 7 | 07113-12109 | | | 91,19 € | | | 02007-712X040 | K | 40 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 7 | 07113-12109 | | | 91,79 € | | | 02007-712X060 | K | 60 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 7 | 07113-12109 | | | 92,18 € | | | 02007-716X025 | K | 25 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 14 | 07113-16109 | | | 98,71 € | | | 02007-716X050 | K | 50 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 14 | 07113-16109 | | | 98,71 € | | | 02007-716X080 | K | 80 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 14 | 07113-16109 | | | 100,86 € | | | 02007-720X030 | K | 30 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 27 | 07113-20109 | | | 109,44 € | | | 02007-720X060 | K | 60 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 27 | 07113-20109 | | | 110,80 € | | | 02007-720X100 | K | 100 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 27 | 07113-20109 | | | 115,13 € | | | 02007-724X040 | K | 40 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 47 | 07113-25109 | | | 132,34 € | | | 02007-724X100 | K | 100 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 47 | 07113-25109 | | | 139,62 € | |
|
Supports à bille oscillante réglables, avec joint torique et inserts interchangeables, forme M, insert à picots avec plat, strié en carbure |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | B | D2 | D3 | D4 | H | H1 | H2 | E | SW | SW1 | Ø bille | Charge
max. en kN (contraintes
statiques uniquement) | Référence
Insert à picots | CAO | Acc. | Prix | Commander |
|---|
| 02007-910X015 | M | 15 | M10 | 10 | 7,9 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10107 | | | 94,45 € | | | 02007-910X030 | M | 30 | M10 | 10 | 7,9 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10107 | | | 95,82 € | | | 02007-910X050 | M | 50 | M10 | 10 | 7,9 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10107 | | | 97,03 € | | | 02007-912X020 | M | 20 | M12 | 12 | 9,5 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12107 | | | 102,16 € | | | 02007-912X040 | M | 40 | M12 | 12 | 9,5 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12107 | | | 102,71 € | | | 02007-912X060 | M | 60 | M12 | 12 | 9,5 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12107 | | | 103,13 € | | | 02007-916X025 | M | 25 | M16 | 16 | 12,7 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16107 | | | 114,49 € | | | 02007-916X050 | M | 50 | M16 | 16 | 12,7 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16107 | | | 114,49 € | | | 02007-916X080 | M | 80 | M16 | 16 | 12,7 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16107 | | | 116,64 € | | | 02007-920X030 | M | 30 | M20 | 20 | 15,9 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20107 | | | 127,83 € | | | 02007-920X060 | M | 60 | M20 | 20 | 15,9 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20107 | | | 129,24 € | | | 02007-920X100 | M | 100 | M20 | 20 | 15,9 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20107 | | | 133,55 € | | | 02007-924X040 | M | 40 | M24 | 25 | 19 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25107 | | | 160,43 € | | | 02007-924X100 | M | 100 | M24 | 25 | 19 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25107 | | | 167,71 € | |
|
Supports à bille oscillante réglables, avec joint torique intégré et inserts interchangeables, forme O, inserts en inox avec revêtement diamanté |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | B | D2 | D3 | H | H1 | H2 | E | SW | SW1 | Ø bille | Charge
max. en kN (contraintes
statiques uniquement) | Référence
pour insert en inox
surface diamant | CAO | Acc. | Prix | Commander |
|---|
| 02007-510X015 | O | 15 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10105 | | | 90,28 € | | | 02007-510X030 | O | 30 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10105 | | | 91,31 € | | | 02007-510X050 | O | 50 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | 07113-10105 | | | 92,39 € | | | 02007-512X020 | O | 20 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12105 | | | 99,62 € | | | 02007-512X040 | O | 40 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12105 | | | 100,71 € | | | 02007-512X060 | O | 60 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | 07113-12105 | | | 101,25 € | | | 02007-516X025 | O | 25 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16105 | | | 109,92 € | | | 02007-516X050 | O | 50 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16105 | | | 110,93 € | | | 02007-516X080 | O | 80 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | 07113-16105 | | | 112,57 € | | | 02007-520X030 | O | 30 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20105 | | | 122,84 € | | | 02007-520X060 | O | 60 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20105 | | | 124,44 € | | | 02007-520X100 | O | 100 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | 07113-20105 | | | 129,35 € | | | 02007-524X040 | O | 40 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25105 | | | 152,45 € | | | 02007-524X100 | O | 100 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | 07113-25105 | | | 159,51 € | |
|
Supports à bille oscillante réglables, avec joint torique intégré et inserts interchangeables, forme P, insert en inox avec revêtement en polyuréthane |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | B | D2 | D3 | D4 | H | H1 | H2 | E | SW | SW1 | Ø bille | Référence
pour insert en inox
surface polyuréthane | CAO | Acc. | Prix | Commander |
|---|
| 02007-610X015 | P | 15 | M10 | 10 | 10 | 19 | 6 | 12 | 19,6 | 17 | 3 | 13 | 07113-10126 | | | 89,99 € | | | 02007-610X030 | P | 30 | M10 | 10 | 10 | 19 | 6 | 12 | 19,6 | 17 | 3 | 13 | 07113-10126 | | | 91,00 € | | | 02007-610X050 | P | 50 | M10 | 10 | 10 | 19 | 6 | 12 | 19,6 | 17 | 3 | 13 | 07113-10126 | | | 92,07 € | | | 02007-612X020 | P | 20 | M12 | 12 | 13 | 21 | 6 | 12 | 21,9 | 19 | 5 | 15 | 07113-12126 | | | 98,71 € | | | 02007-612X040 | P | 40 | M12 | 12 | 13 | 21 | 6 | 12 | 21,9 | 19 | 5 | 15 | 07113-12126 | | | 99,79 € | | | 02007-612X060 | P | 60 | M12 | 12 | 13 | 21 | 6 | 12 | 21,9 | 19 | 5 | 15 | 07113-12126 | | | 100,34 € | | | 02007-616X025 | P | 25 | M16 | 16 | 16 | 25 | 6 | 12 | 27,7 | 24 | 6 | 20 | 07113-16126 | | | 108,22 € | | | 02007-616X050 | P | 50 | M16 | 16 | 16 | 25 | 6 | 12 | 27,7 | 24 | 6 | 20 | 07113-16126 | | | 109,23 € | | | 02007-616X080 | P | 80 | M16 | 16 | 16 | 25 | 6 | 12 | 27,7 | 24 | 6 | 20 | 07113-16126 | | | 110,85 € | | | 02007-620X030 | P | 30 | M20 | 20 | 21 | 26 | 6 | 12 | 34,6 | 30 | 8 | 23 | 07113-20126 | | | 121,67 € | | | 02007-620X060 | P | 60 | M20 | 20 | 21 | 26 | 6 | 12 | 34,6 | 30 | 8 | 23 | 07113-20126 | | | 123,26 € | | | 02007-620X100 | P | 100 | M20 | 20 | 21 | 26 | 6 | 12 | 34,6 | 30 | 8 | 23 | 07113-20126 | | | 128,09 € | | | 02007-624X040 | P | 40 | M24 | 25 | 27 | 32 | 6 | 12 | 41,6 | 36 | 10 | 28 | 07113-25126 | | | 150,51 € | | | 02007-624X100 | P | 100 | M24 | 25 | 27 | 32 | 6 | 12 | 41,6 | 36 | 10 | 28 | 07113-25126 | | | 157,58 € | |
|
