02190

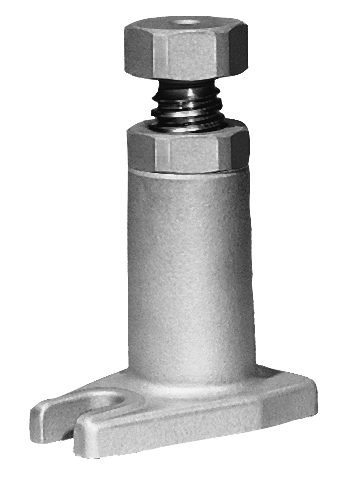

Vérin haut avec contre-écrou

retour

Produits
- Catalogue Outillage
  - Système de bridage modulaire
    - Éléments d'appui et de support
      - Vérin haut avec contre-écrou

Description de l'article/illustrations du produit

DescriptionMatière :Acier de traitement.Finition :Peinture, vis à filet trapézoïdal 30 x 6.Indication de dessin :

1) Trou de centrage pour 02210

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 02190 Vérin haut avec contre-écrou

183 kB

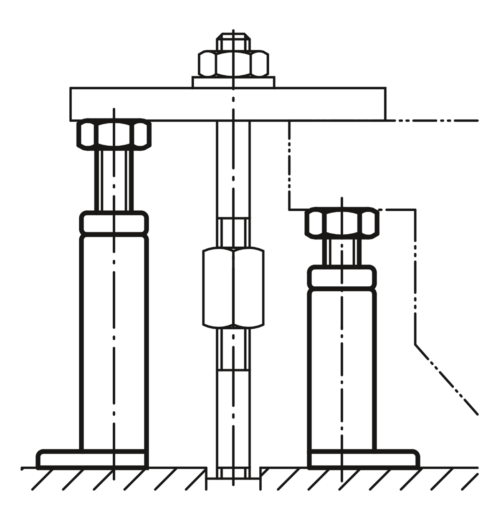

Dessins

Sélection/filtre d'articles

Référence	Plage de réglage	Plaque de base	H	H1	B	S	F kN	Prix
02190-01	100 - 140	76x111	100	140	18	17	60	84,02 €
02190-02	140 - 200	76x111	140	200	18	17	60	104,58 €
02190-03	200 - 320	90x160	200	320	22	22	40	150,19 €
02190-04	320 - 540	90x160	320	540	22	25	25	171,78 €
