Brides d’assemblage pour éléments de montage
 02395-05

Brides d’assemblage pour éléments de montage

 retour

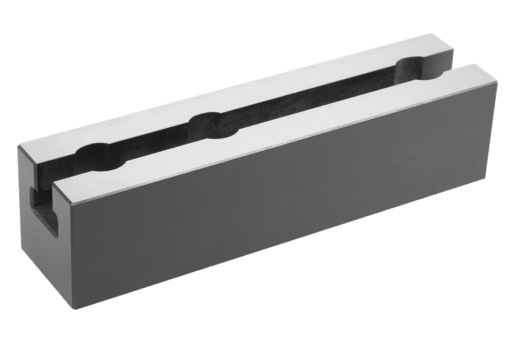

Description de l'article/illustrations du produit
DescriptionMatière :Acier de cémentation 1.7131.Finition :brunies.
cémentées et rectifiées.Nota :Les brides d'assemblage servent à fixer des éléments de serrage à travers la rainure en T.
Un montage flexible des brides d'assemblage sur la table de machine-outil ou sur un élément de base est permis par l'entraxe des alésages correspondant.
L'association de l'alésage de fixation et du trou oblong de fixation rend possible un montage diagonal.Accessoires :Vis CHC DIN 912
Écrous pour rainures en T DIN 508Caractéristiques  :
RoHS
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
Fiche technique 04513 Brides d’assemblage pour éléments de montage 138 kB
Fiche technique 02395-05 Brides d’assemblage pour éléments de montage 138 kB

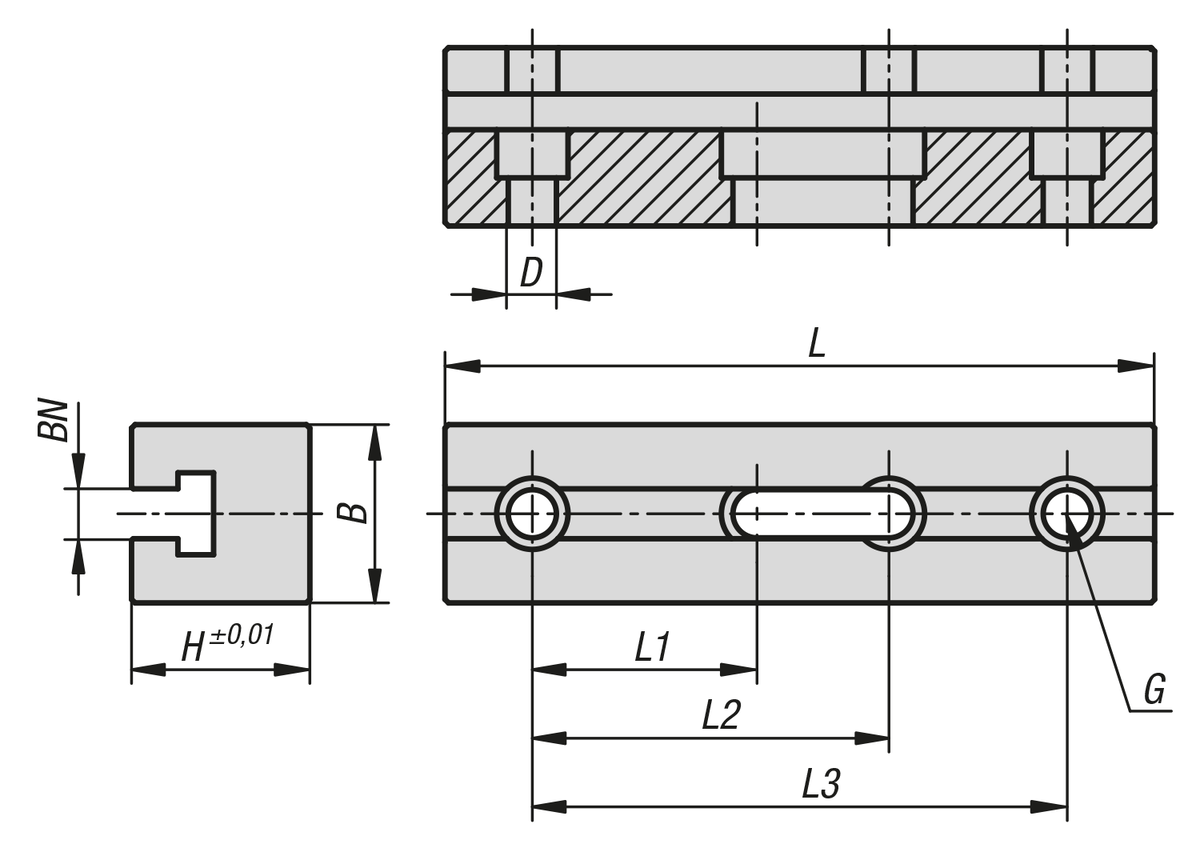

Dessins

Brides d’assemblage pour éléments de montage

Sélection/filtre d'articles
RéférenceBN=Largeur
de la rainure		BD

HLL1L2L3G pour
vis à
tête cylindrique		CAOAcc.PrixCommander
02395-05-14149144813,55014963100-M12 218,28 €
02395-05-14199144813,55019963100150M12 233,99 €
02395-05-18149185817,56014963100-M16 240,27 €
02395-05-18199185817,56019963100150M16 265,40 €
