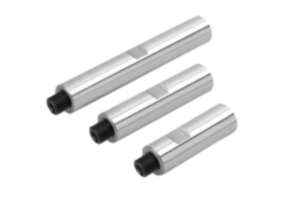

        Broches rallonges pour stabilisateur de pièce

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Nota :Les broches rallonges permettent d'étendre la plage de réglage.
Elles se montent entre le stabilisateur et le kit de fixation avec bille de serrage.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 02401 Broches rallonges pour stabilisateur de pièce

149 kB

Informations techniques pour stabilisateur de pièce

652 kB

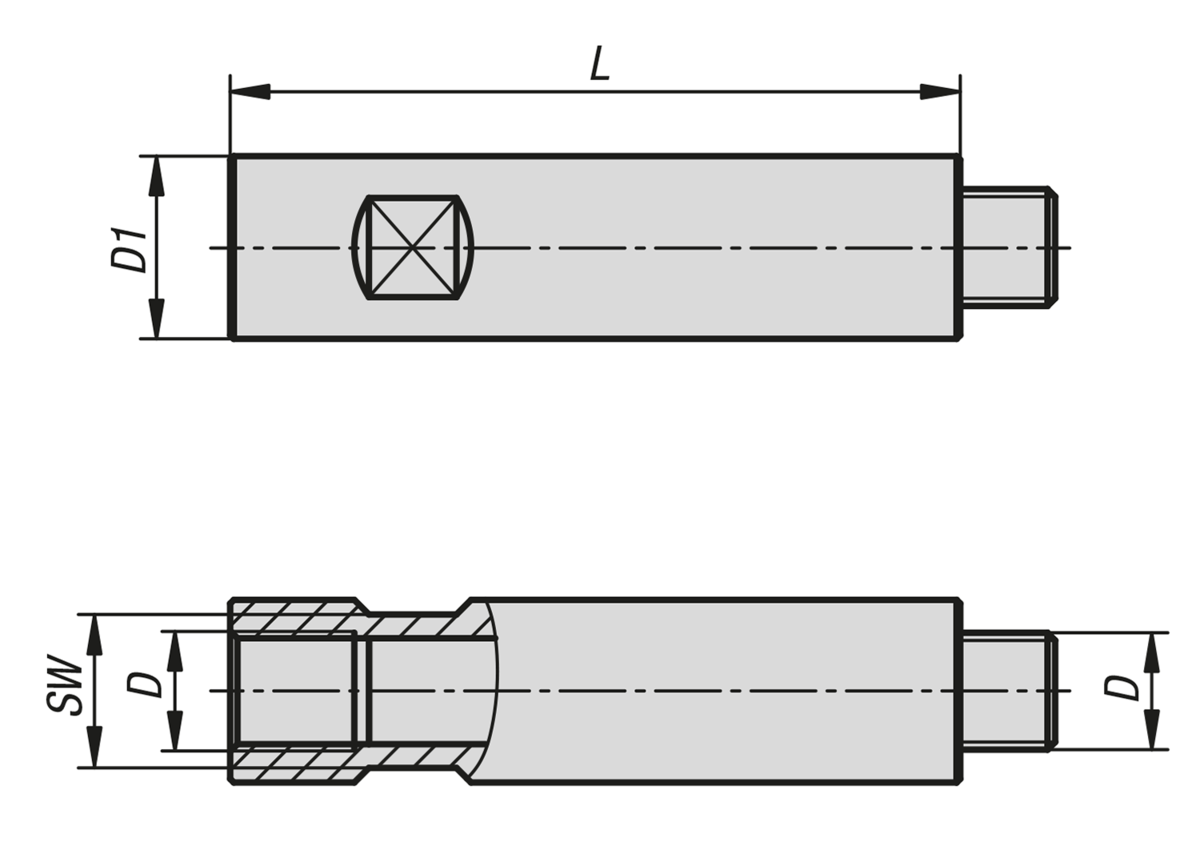

Dessins

Sélection/filtre d'articles

Référence	Taille	D	D1	L	SW	Poids kg	Prix
02401-1625075	25	M16x1,5	25	75	21	0,233	172,92 €
02401-1625100	25	M16x1,5	25	100	21	0,293	181,71 €
02401-1625150	25	M16x1,5	25	150	21	0,416	227,16 €
02401-1625250	25	M16x1,5	25	250	21	0,697	271,13 €
02401-1625500	25	M16x1,5	25	500	21	1,3	304,82 €
02401-2750100	50	M27x2	40	100	36	0,726	242,82 €
02401-2750150	50	M27x2	40	150	36	1,04	290,20 €
02401-2750250	50	M27x2	40	250	36	1,623	396,81 €
02401-2750500	50	M27x2	40	500	36	3,12	550,79 €
