07110Vis à bille orientable à tête HC bille avec plat, protection... |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionNota :Ces vis à bille s'utilisent pour des surfaces planes usinées n’excédant pas 9° d’inclinaison.
Les modèles les plus longs peuvent être collés sur des manettes ou des boutons. Ils permettent de fabriquer des éléments de fixation avec filetage de façon économique en petite ou moyenne série.

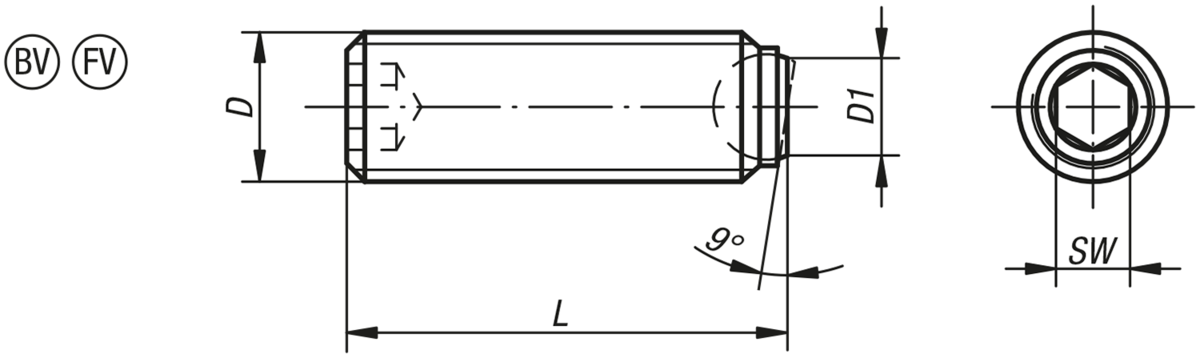

Bille à protection anti-retournement intégrée.Indication de dessin :Forme BV : bille avec plat, protection anti-retournement intégrée
Forme FV : bille avec picots, protection anti-retournement intégrée TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Référence
Forme BV | Référence
Forme FV | D | D1 | L | Ø bille | SW | Charge
max. en kN (contraintes
statiques uniquement) | Filtre |
|---|
| 07110-50616 | - | M6 | 3 | 16,1 | 4 | 3 | 6 |  | | 07110-50620 | - | M6 | 3 | 20,1 | 4 | 3 | 6 | | | 07110-50612 | - | M6 | 3 | 12,1 | 4 | 3 | 6 | | | 07110-50625 | - | M6 | 3 | 25,1 | 4 | 3 | 6 | | | 07110-50816 | 07110-60816 | M8 | 4,1 | 16,3 | 5,5 | 4 | 9 | | | 07110-50820 | 07110-60820 | M8 | 4,1 | 20,3 | 5,5 | 4 | 9 | | | 07110-50825 | 07110-60825 | M8 | 4,1 | 25,3 | 5,5 | 4 | 9 | | | 07110-50830 | 07110-60830 | M8 | 4,1 | 30,3 | 5,5 | 4 | 9 | | | 07110-51025 | 07110-61025 | M10 | 5,6 | 25,3 | 7 | 5 | 12 | | | 07110-51020 | 07110-61020 | M10 | 5,6 | 20,3 | 7 | 5 | 12 | | | 07110-51035 | 07110-61035 | M10 | 5,6 | 35,3 | 7 | 5 | 12 | | | 07110-51040 | 07110-61040 | M10 | 5,6 | 40,2 | 7 | 5 | 12 | | | 07110-51220 | 07110-61220 | M12 | 7 | 20,2 | 8,5 | 6 | 18 | | | 07110-51230 | 07110-61230 | M12 | 7 | 30,2 | 8,5 | 6 | 18 | | | 07110-51240 | 07110-61240 | M12 | 7 | 40,2 | 8,5 | 6 | 18 | | | 07110-51250 | 07110-61250 | M12 | 7 | 50 | 8,5 | 6 | 18 | | | 07110-51635 | 07110-61635 | M16 | 10,7 | 35 | 12 | 8 | 36 | | | 07110-51650 | 07110-61650 | M16 | 10,7 | 50 | 12 | 8 | 36 | | | 07110-52030 | 07110-62030 | M20 | 13,5 | 30 | 15 | 10 | 60 | | | 07110-52040 | 07110-62040 | M20 | 13,5 | 40 | 15 | 10 | 60 | | | 07110-52050 | 07110-62050 | M20 | 13,5 | 50 | 15 | 10 | 60 | | | 07110-52060 | 07110-62060 | M20 | 13,5 | 60 | 15 | 10 | 60 | | | 07110-52435 | 07110-62435 | M24 | 15,8 | 35 | 18 | 12 | 80 | | | 07110-52480 | 07110-62480 | M24 | 15,8 | 80 | 18 | 12 | 80 | | | 07110-52450 | 07110-62450 | M24 | 15,8 | 50 | 18 | 12 | 80 | |
