07110Vis à bille orientable sans tête bille avec plat |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière, Finition :Vis en acier de traitement, classe de résistance 10.9, noir.
Bille en acier pour roulement à bille, trempé et poli ou POM.Nota :La forme B, C ou F s’utilise pour des surfaces planes usinées n’excédant pas 9° d’inclinaison.

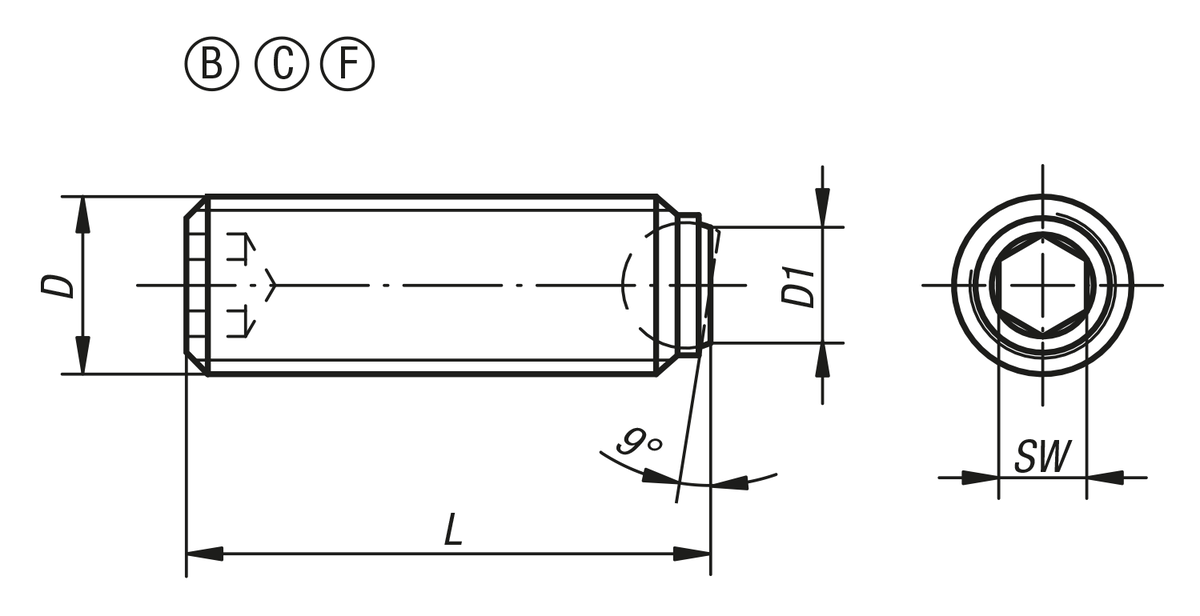

Les modèles les plus longs peuvent être collés sur des manettes ou des boutons. Ils permettent de fabriquer des éléments de fixation avec filetage de façon économique en petite ou moyenne série.Indication de dessin :Forme B : bille en acier
Forme C : bille en POM
Forme F : bille en acier avec picots TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | D | D1 | L | Ø bille | SW | Charge admissible
kN max. (contraintes
statiques uniquement) | CAO | Acc. | Prix | Commander |
|---|
| 07110-2046 | B | M4 | 1,4 | 5,8 | 2,5 | 2 | 3,5 |  | | 4,15 € | | | 07110-2048 | B | M4 | 1,4 | 7,8 | 2,5 | 2 | 3,5 | | | 4,15 € | | | 07110-20410 | B | M4 | 1,4 | 9,8 | 2,5 | 2 | 3,5 | | | 4,19 € | | | 07110-20412 | B | M4 | 1,4 | 11,8 | 2,5 | 2 | 3,5 | | | 4,19 € | | | 07110-20416 | B | M4 | 1,4 | 15,8 | 2,5 | 2 | 3,5 | | | 4,23 € | | | 07110-2058 | B | M5 | 2 | 7,6 | 3 | 2,5 | 4,5 | | | 4,25 € | | | 07110-20510 | B | M5 | 2 | 9,6 | 3 | 2,5 | 4,5 | | | 4,25 € | | | 07110-20512 | B | M5 | 2 | 11,6 | 3 | 2,5 | 4,5 | | | 4,41 € | | | 07110-20516 | B | M5 | 2 | 15,6 | 3 | 2,5 | 4,5 | | | 4,41 € | | | 07110-20520 | B | M5 | 2 | 19,6 | 3 | 2,5 | 4,5 | | | 4,59 € | | | 07110-20525 | B | M5 | 2 | 24,6 | 3 | 2,5 | 4,5 | | | 4,59 € | | | 07110-20610 | B | M6 | 3 | 10,1 | 4 | 3 | 9 | | | 5,89 € | | | 07110-20612 | B | M6 | 3 | 12,1 | 4 | 3 | 9 | | | 4,12 € | | | 07110-20616 | B | M6 | 3 | 16,1 | 4 | 3 | 9 | | | 4,55 € | | | 07110-20620 | B | M6 | 3 | 20,1 | 4 | 3 | 9 | | | 4,83 € | | | 07110-20625 | B | M6 | 3 | 25,1 | 4 | 3 | 9 | | | 5,39 € | | | 07110-20650 | B | M6 | 3 | 50,1 | 4 | 3 | 9 | | | 5,00 € | | | 07110-20660 | B | M6 | 3 | 60,1 | 4 | 3 | 9 | | | 5,10 € | | | 07110-20680 | B | M6 | 3 | 80,1 | 4 | 3 | 9 | | | 5,49 € | | | 07110-20810 | B | M8 | 4,1 | 10,3 | 5,5 | 4 | 10 | | | 4,55 € | | | 07110-20812 | B | M8 | 4,1 | 12,3 | 5,5 | 4 | 10 | | | 4,55 € | | | 07110-20816 | B | M8 | 4,1 | 16,3 | 5,5 | 4 | 15 | | | 4,55 € | | | 07110-20820 | B | M8 | 4,1 | 20,3 | 5,5 | 4 | 15 | | | 5,50 € | | | 07110-20825 | B | M8 | 4,1 | 25,3 | 5,5 | 4 | 15 | | | 5,53 € | | | 07110-20830 | B | M8 | 4,1 | 30,3 | 5,5 | 4 | 15 | | | 5,53 € | | | 07110-20850 | B | M8 | 4,1 | 50,3 | 5,5 | 4 | 15 | | | 4,78 € | | | 07110-20860 | B | M8 | 4,1 | 60,3 | 5,5 | 4 | 15 | | | 4,93 € | | | 07110-20880 | B | M8 | 4,1 | 80,3 | 5,5 | 4 | 15 | | | 5,03 € | | | 07110-21012 | B | M10 | 5,6 | 12,3 | 7 | 5 | 20 | | | 6,28 € | | | 07110-21016 | B | M10 | 5,6 | 16,3 | 7 | 5 | 20 | | | 6,28 € | | | 07110-21020 | B | M10 | 5,6 | 20,3 | 7 | 5 | 20 | | | 5,56 € | | | 07110-21025 | B | M10 | 5,6 | 25,3 | 7 | 5 | 20 | | | 5,98 € | | | 07110-21035 | B | M10 | 5,6 | 35,3 | 7 | 5 | 20 | | | 5,52 € | | | 07110-21216 | B | M12 | 7 | 16,2 | 8,5 | 6 | 30 | | | 8,42 € | | | 07110-21220 | B | M12 | 7 | 20,2 | 8,5 | 6 | 30 | | | 6,53 € | | | 07110-21230 | B | M12 | 7 | 30,2 | 8,5 | 6 | 30 | | | 7,86 € | | | 07110-21240 | B | M12 | 7 | 40,2 | 8,5 | 6 | 30 | | | 8,41 € | | | 07110-21620 | B | M16 | 10,7 | 20 | 12 | 8 | 60 | | | 11,48 € | | | 07110-21625 | B | M16 | 10,7 | 25 | 12 | 8 | 60 | | | 11,75 € | | | 07110-21635 | B | M16 | 10,7 | 35 | 12 | 8 | 60 | | | 12,16 € | | | 07110-21650 | B | M16 | 10,7 | 50 | 12 | 8 | 60 | | | 12,84 € | | | 07110-22030 | B | M20 | 13,5 | 30 | 15 | 10 | 90 | | | 20,68 € | | | 07110-22040 | B | M20 | 13,5 | 40 | 15 | 10 | 90 | | | 20,94 € | | | 07110-22060 | B | M20 | 13,5 | 60 | 15 | 10 | 90 | | | 21,78 € | | | 07110-22435 | B | M24 | 15,8 | 35 | 18 | 12 | 120 | | | 27,84 € | | | 07110-22450 | B | M24 | 15,8 | 50 | 18 | 12 | 120 | | | 29,15 € | | | 07110-22480 | B | M24 | 15,8 | 80 | 18 | 12 | 120 | | | 32,99 € | | | 07110-41012 | F | M10 | 6 | 12 | 7 | 5 | 20 | | | 30,81 € | | | 07110-41016 | F | M10 | 6 | 16 | 7 | 5 | 20 | | | 30,81 € | | | 07110-41025 | F | M10 | 6 | 25 | 7 | 5 | 20 | | | 30,81 € | | | 07110-41035 | F | M10 | 6 | 35 | 7 | 5 | 20 | | | 31,13 € | | | 07110-41216 | F | M12 | 7,2 | 16 | 8,5 | 6 | 30 | | | 33,45 € | | | 07110-41220 | F | M12 | 7,2 | 20 | 8,5 | 6 | 30 | | | 33,45 € | | | 07110-41230 | F | M12 | 7,2 | 30 | 8,5 | 6 | 30 | | | 34,06 € | | | 07110-41240 | F | M12 | 7,2 | 40 | 8,5 | 6 | 30 | | | 34,35 € | | | 07110-41620 | F | M16 | 10,7 | 20 | 12 | 8 | 60 | | | 39,00 € | | | 07110-41625 | F | M16 | 10,7 | 25 | 12 | 8 | 60 | | | 39,00 € | | | 07110-41635 | F | M16 | 10,7 | 35 | 12 | 8 | 60 | | | 39,64 € | | | 07110-41650 | F | M16 | 10,7 | 50 | 12 | 8 | 60 | | | 39,91 € | | | 07110-7046 | C | M4 | 1,8 | 5,9 | 2,5 | 2 | 0,3 | | | 4,33 € | | | 07110-7048 | C | M4 | 1,8 | 7,9 | 2,5 | 2 | 0,3 | | | 4,33 € | | | 07110-70410 | C | M4 | 1,8 | 9,9 | 2,5 | 2 | 0,3 | | | 4,33 € | | | 07110-70412 | C | M4 | 1,8 | 11,9 | 2,5 | 2 | 0,3 | | | 4,33 € | | | 07110-70416 | C | M4 | 1,8 | 15,9 | 2,5 | 2 | 0,3 | | | 4,15 € | | | 07110-7058 | C | M5 | 2,1 | 7,8 | 3 | 2,5 | 0,5 | | | 4,15 € | | | 07110-70510 | C | M5 | 2,1 | 9,8 | 3 | 2,5 | 0,5 | | | 4,15 € | | | 07110-70512 | C | M5 | 2,1 | 11,8 | 3 | 2,5 | 0,5 | | | 4,23 € | | | 07110-70516 | C | M5 | 2,1 | 15,8 | 3 | 2,5 | 0,5 | | | 4,23 € | | | 07110-70520 | C | M5 | 2,1 | 19,8 | 3 | 2,5 | 0,5 | | | 4,23 € | | | 07110-70525 | C | M5 | 2,1 | 24,8 | 3 | 2,5 | 0,5 | | | 4,33 € | | | 07110-70610 | C | M6 | 3 | 10,3 | 4 | 3 | 0,9 | | | 3,94 € | | | 07110-70612 | C | M6 | 3 | 12,3 | 4 | 3 | 0,9 | | | 3,94 € | | | 07110-70616 | C | M6 | 3 | 16,3 | 4 | 3 | 0,9 | | | 3,94 € | | | 07110-70620 | C | M6 | 3 | 20,3 | 4 | 3 | 0,9 | | | 4,02 € | | | 07110-70625 | C | M6 | 3 | 25,3 | 4 | 3 | 0,9 | | | 4,02 € | | | 07110-70810 | C | M8 | 4,2 | 10,4 | 5,5 | 4 | 1,5 | | | 4,33 € | | | 07110-70812 | C | M8 | 4,2 | 12,4 | 5,5 | 4 | 1,5 | | | 4,33 € | | | 07110-70816 | C | M8 | 4,2 | 16,4 | 5,5 | 4 | 1,5 | | | 4,33 € | | | 07110-70820 | C | M8 | 4,2 | 20,4 | 5,5 | 4 | 1,5 | | | 4,43 € | | | 07110-70825 | C | M8 | 4,2 | 25,4 | 5,5 | 4 | 1,5 | | | 4,43 € | | | 07110-70830 | C | M8 | 4,2 | 30,4 | 5,5 | 4 | 1,5 | | | 4,48 € | |
