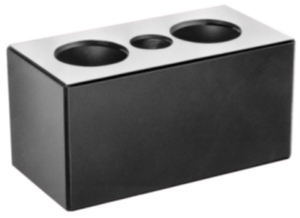

Description de l'article/illustrations du produit

DescriptionMatière :Acier de traitement.Finition :traité et bruni.

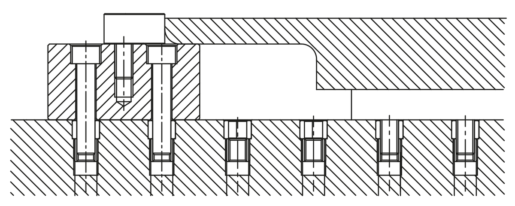

Faces d'appui rectifiées.Nota :Les blocs d’appuis permettent de constituer des supports rigides pour éviter le fléchissement lors de l’usinage. Le trou taraudé permet l’ajout d’élément entre 2 points de la trame.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 02392-05 Bloc d’appui

349 kB

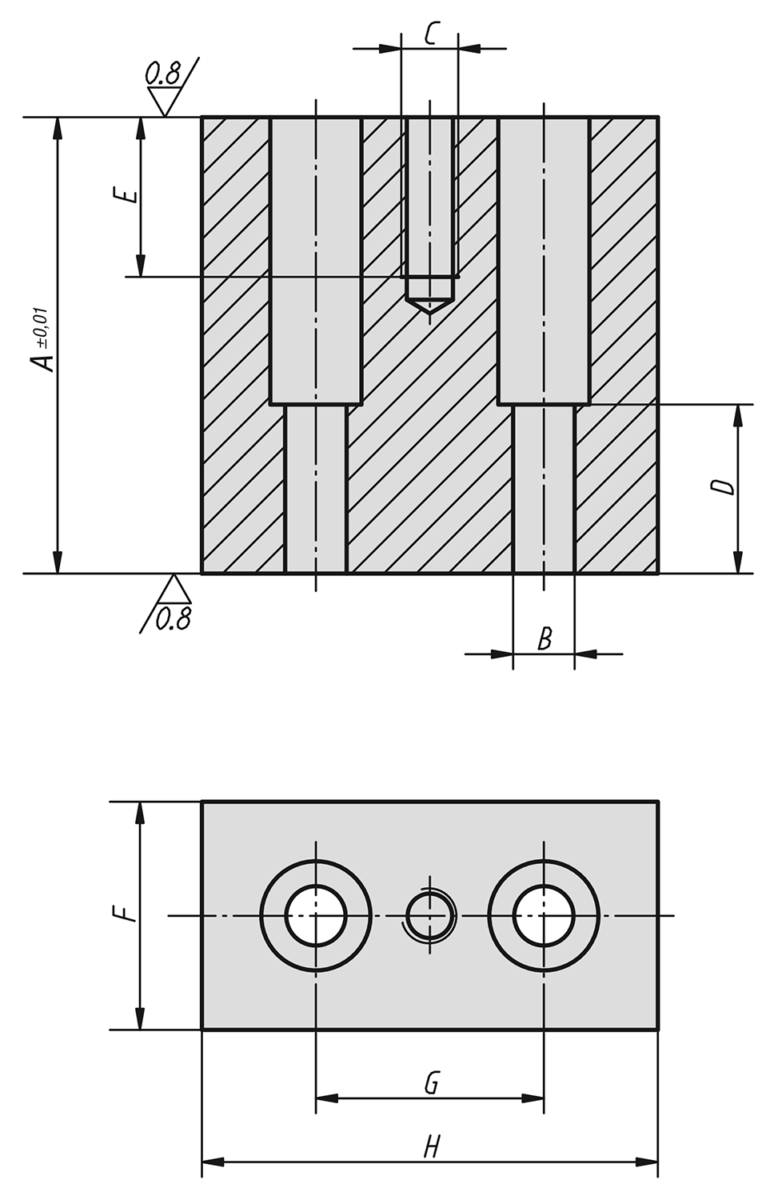

Dessins

Sélection/filtre d'articles

Référence	A	B Trou lamé pour vis DIN 912	C	D	E	F	G	H	Prix
02392-05-36012020	20	M12	M12	7	20	50	50	100	106,30 €
02392-05-36012025	25	M12	M12	12	25	50	50	100	108,40 €
02392-05-36012032	32	M12	M12	19	32	50	50	100	112,08 €
02392-05-36012040	40	M12	M12	27	40	50	50	100	116,73 €
02392-05-36012050	50	M12	M12	37	35	50	50	100	138,99 €
02392-05-36012063	63	M12	M12	37	35	50	50	100	147,30 €
02392-05-36012080	80	M12	M12	37	35	50	50	100	162,98 €
02392-05-36012100	100	M12	M12	37	35	50	50	100	187,70 €
02392-05-36012125	125	M12	M12	37	35	50	50	100	215,01 €
02392-05-36016025	25	M16	M16	8	25	50	50	100	101,46 €
02392-05-36016032	32	M16	M16	15	32	50	50	100	106,57 €
02392-05-36016040	40	M16	M16	23	40	50	50	100	109,16 €
02392-05-36016050	50	M16	M16	33	35	50	50	100	129,61 €
02392-05-36016063	63	M16	M16	46	35	50	50	100	138,13 €
02392-05-36016080	80	M16	M16	46	35	50	50	100	162,86 €
02392-05-36016100	100	M16	M16	46	35	50	50	100	185,00 €
