Bride coulissante double

retour

Produits
- Catalogue Outillage
  - Système de bridage modulaire
    - Éléments de bridage et d'ajustement
      - Bride coulissante double

Description de l'article/illustrations du produit

DescriptionMatière :Acier de traitement 1.0503.Finition :Traité et bruni.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 04189 Bride coulissante double

108 kB

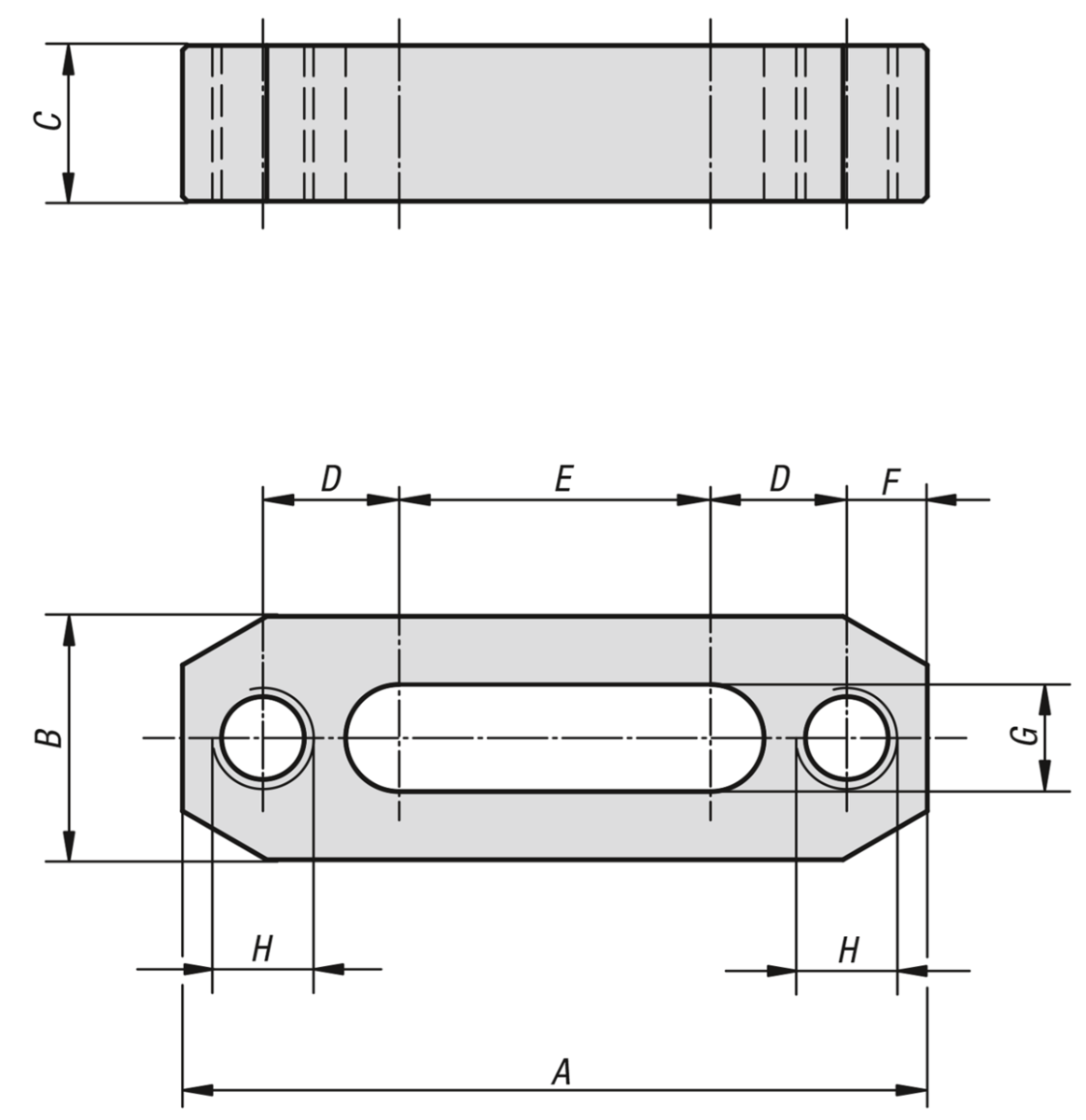

Dessins

Sélection/filtre d'articles

Référence	A	B	C	D	E	F	G	H	Force de serrage N	Couple de serrage max. Nm	Prix
04189-08063	63	25	12	12	25	7	9	M8	6900	22	23,23 €
04189-08080	80	25	12	17	32	7	9	M8	6900	22	25,44 €
04189-10080	80	25	16	14	32	10	11	M10	11300	45	26,54 €
04189-10100	100	25	16	20	40	10	11	M10	11300	45	30,98 €
04189-10125	125	25	16	30	45	10	11	M10	11300	45	34,28 €
04189-12100	100	32	19	20	40	10	13	M12	16700	80	30,98 €
04189-12125	125	32	19	30	45	10	13	M12	16700	80	35,37 €
04189-12160	160	32	22	45	50	10	13	M12	16700	80	42,01 €
04189-16125	125	38	19	30,5	40	12	17	M16	18000	115	36,50 €
04189-16160	160	38	22	43	50	12	17	M16	18000	115	48,64 €
04189-16200	200	38	25	58	60	12	17	M16	20200	129	57,50 €
04189-20125	125	38	22	27,5	40	15	21	M20	19700	157	43,14 €
04189-20160	160	38	22	40	50	15	21	M20	19700	157	50,89 €
04189-20200	200	50	25	55	60	15	21	M20	22900	183	61,90 €
