prolongateur d'appui pour bride

04204

prolongateur d'appui pour bride

Produits
- Catalogue Outillage
  - Système de bridage modulaire
    - Éléments de bridage et d'ajustement
      - prolongateur d'appui pour bride

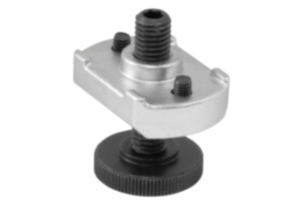

Description de l'article/illustrations du produit

DescriptionMatière :Acier de traitement.Finition :Corps de base traité et zingué.
Support réglable traité, classe de résistance 8.8.Nota :Prolongateur d'appui constitué de : patin, support réglable et vis de fixation pour bride à vis.
Les prolongateurs d'appui sont utilisées pour augmenter la hauteur de serrage des brides à vis

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 04204 prolongateur d'appui pour bride

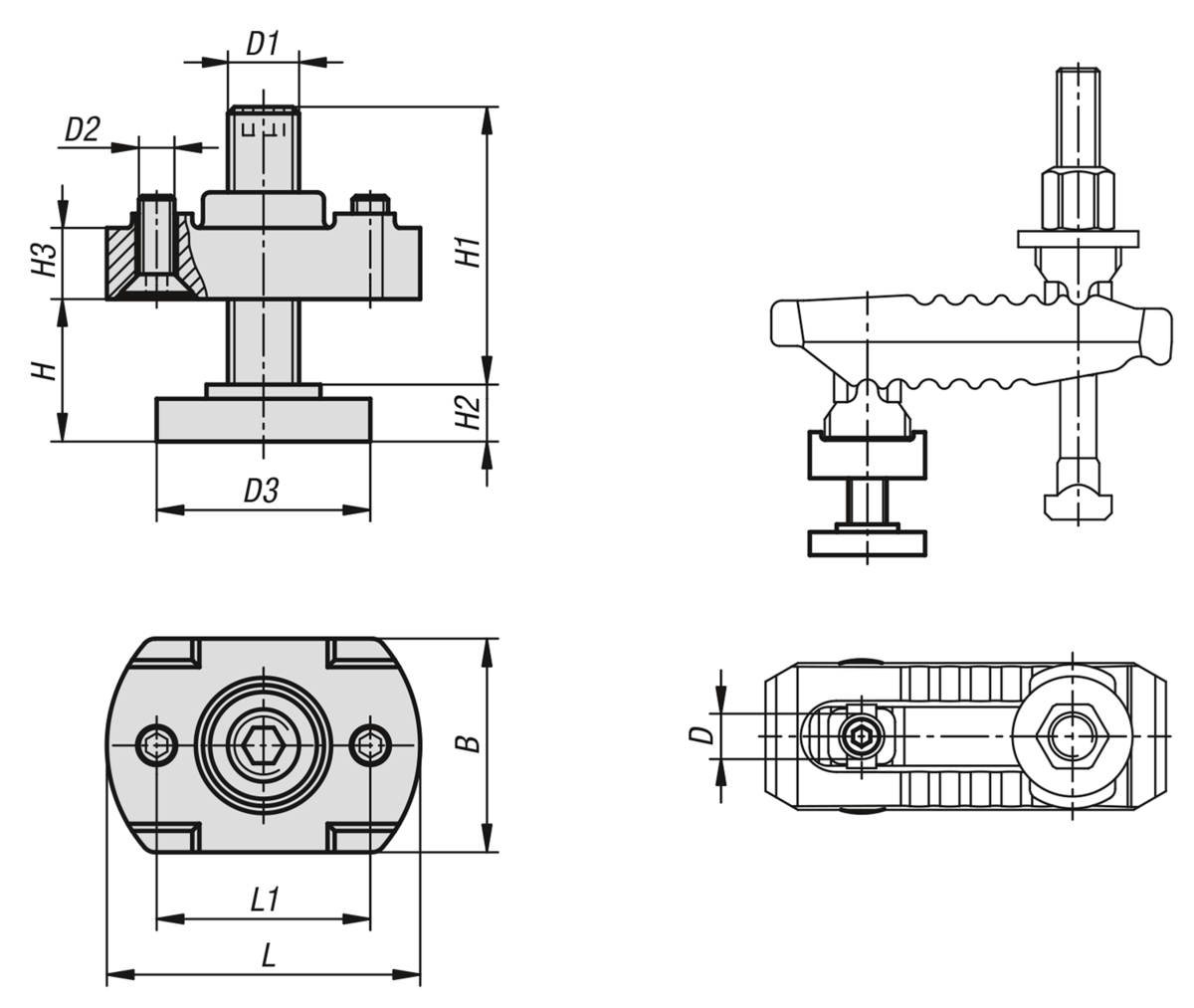

Dessins

prolongateur d'appui pour bride

Sélection/filtre d'articles

Référence	B	D	D1	D2	D3	H Plage de serrage	H1	H2	H3	L	L1	CAO	Acc.	Prix	Commander
04204-1039	30	13	M10	M5	30	8-30	39	8	10	44	30			16,96 €
04204-1249	42	17	M12	M5	36	10-37	49	10	16	54	35			26,00 €
04204-1294	42	17	M12	M5	36	10-80	94	10	16	54	35			31,66 €
04204-1655	50	21	M16	M5	42	13-41	55	13	20	60	40			32,79 €
04204-1690	50	21	M16	M5	42	13-73	90	13	20	60	40			38,45 €
04204-2069	50	25	M20	M6	50	16-52	69	16	25	70	50			46,37 €
04204-20109	50	25	M20	M6	50	16-91	109	16	25	70	50			58,81 €
